Printkarte für E-Box (neue Version) zu Geodyna/Hofmann - EAP0167G30A

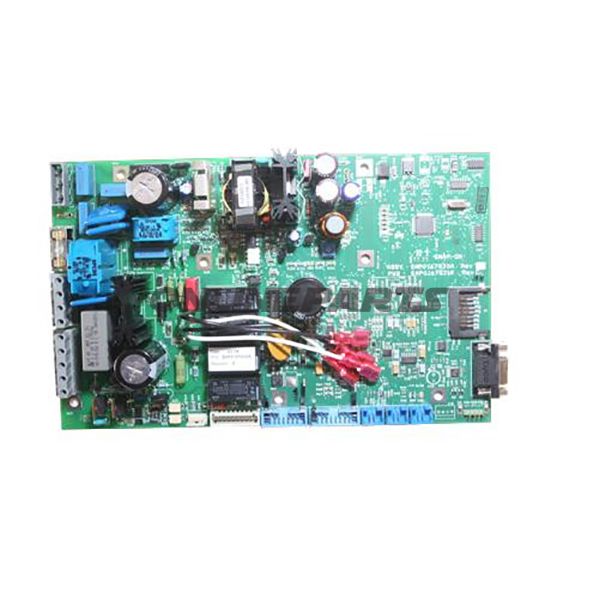

Diese Printkarte (Platine) ist die neueste Ausgabe für die E-Box-Einheit, die in Hofmann/Geodyna-Geräten verwendet wird. Es handelt sich um ein direkt technisches Ersatzteil zur Steuerung/Elektronik in Prüf- und Wechselgeräten und ersetzt ältere Printkarten derselben Serie. Die GTIN des Produkts und die Herstellerteilt Nummer sind zur eindeutigen Identifikation bei Service und Ersatzteilbestellung enthalten.
- Funktion: Die Printkarte übernimmt Kontroll- und Kommunikationsfunktionen in der E-Box-Einheit. Sie sorgt für die elektrischen Verbindungen zwischen Sensoren, Netzteil und Steuereinheiten und gewährleistet eine korrekte Signalverarbeitung und den Betrieb der elektronischen Bauteile der Maschine.
- Größe: Länge 245 mm, Breite 150 mm. Die Abmessungen sind bei der Montage im Gehäuse und zum Aufrechterhalten eines richtigen Abstands zu Anschlüssen und Schraubverbindungen entscheidend.
- Kompatibilität: Wird in Hofmann/Geodyna E-Box-Systemen wie vom Hersteller angegeben verwendet. Die Varenummer des Lieferanten ist 31895 sowie die Herstellernummer (MPN) 677.32.95. Für eine eindeutige Identifikation im Ersatzteilvorrat wird GTIN 8054081176668 verwendet.
- Originalteil: Die Beschreibung gibt an, dass dies ein Hofmann-Originalteil/Erstatzteil in der Serie zu Geodyna-Einheiten ist. Das bedeutet, dass mechanische Befestigungspunkte und elektrische Anschlüsse den Originalsspezifikationen entsprechen.
Materialien und Konstruktion
Die Printkarte besteht aus einer standardverbundenen FR4-Leiterplatte mit Lötpunkten und oberflächenbehandelten Leitungen, angepasst an industrielle Messanwendungen. Die Bauteile auf der Karte (Widerstände, Kondensatoren, integrierte Schaltungen) wurden für den Einsatz in Werkstätten mit üblicher Vibration undTemperaturschwankungen ausgewählt. Jedes Montagesloch und jeder Anschluss sind gemäß Hofmanns Montageanforderungen platziert, um eine stabile mechanische und elektrische Verbindung sicherzustellen.
Sicherheitshinweise bei Austausch
- Sorgen Sie dafür, dass die Stromzufuhr zur E-Box vor dem Austausch vollständig unterbrochen wird.
- Dokumentieren Sie Kabelführung und Steckeranordnung vor dem Zerlegen, um eine korrekte Wiederverbindung sicherzustellen.
- Verwenden Sie das korrekte Anzugsmoment bei den Montageschrauben, um Spannungen in der Karte zu vermeiden.
- Erdung und ESD-Schutzvorkehrungen sollten bei der Handhabung elektronischer Bauteile eingehalten werden.
Identifikation und Bestellinformationen
- Lieferantennummer: 31895 (im Produkttext angegeben).
- Hersteller-Teilenummer (MPN): 677.32.95.
- GTIN (EAN): 8054081176668 — wird für eindeutige Suche in Ersatzteilkatalogen und Lagerverwaltung verwendet.
Wenn Sie als Mechaniker oder Techniker an Hofmann/Geodyna-Geräten arbeiten, helfen Ihnen diese Informationen bei der Verifizierung des korrekten Printkartenmodells vor dem Austausch. Bei Unsicherheit bezüglich der Kompatibilität empfiehlt sich die Überprüfung der Maschinenseriennummer und der vorhandenen E-Box-Bezeichnung, um Übereinstimmung mit EAP0167G30A (neue Version) sicherzustellen.
