Pendelhalter Leuchte

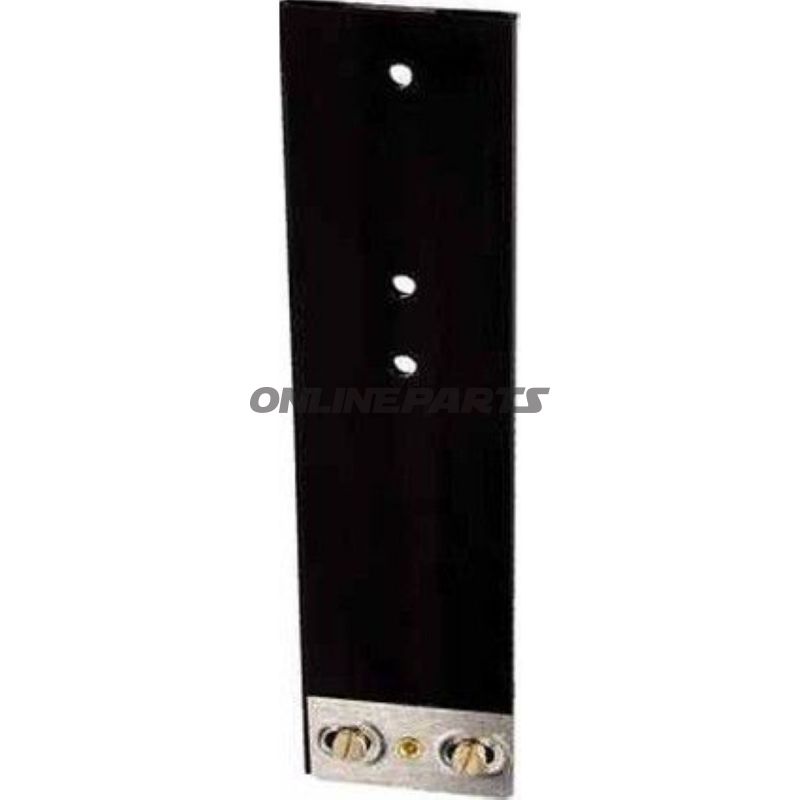

Hella-Pendelhalter für Reflektoraufhängung — Halterung zur Montage von Reflektoren

Dieses Produkt ist ein Pendelhalter zur Montage von Reflektoren (rückstrahlenden Elementen) an Fahrzeugen. Der Halter bietet eine mechanische Verbindung zwischen dem Reflektor und dem tragenden Untergrund, wobei die Befestigung mit zwei M6-Schrauben erfolgt und zusätzliche Durchgangsbohrungen für den Reflektor vorhanden sind.

Die Marke Hella ist als Hersteller angegeben, und die Artikelnummer (MPN) des Produkts lautet 182.05.13. Der internationale GTIN-Code für diese Einheit ist 4082300192278, der zur eindeutigen Identifikation in Ersatzteilregistern und Beschaffungssystemen verwendet werden kann.

Funktion

• Hauptfunktion: Den Reflektor in der korrekten Position und Neigung sichern, damit das rückgeworfene Licht erhalten bleibt.
• Montage: Der Halter wird mit zwei M6 x 20 mm Schrauben am tragenden Element befestigt. Der Reflektor wird an den drei Löchern des Halters montiert (Ø 6,5 mm).
• Einstellbarkeit: Der Schraubenabstand am Halter erlaubt eine gewisse Anpassung zwischen 25 und 36 mm, was bei der Montage an verschiedenen Reflektortypen oder Halterpositionen hilft.

Materialien und Konstruktion

• Stahlband: Das tragende Element ist aus Stahl gefertigt, was die notwendige Festigkeit und Steifigkeit bietet, um den Reflektor bei Vibrationen und mechanischen Belastungen in Position zu halten.
• PVC-Ummantelung: Das Stahlband ist mit PVC überzogen, um Korrosionsschutz gegen Umwelteinflüsse zu bieten und Metall-auf-Metall-Kontakt sowie Abrieb bei Befestigung zu reduzieren.
• Befestigungsteile: Wird mit zwei M6 x 20 mm Schrauben zur Montage geliefert. Die Löcher für den Reflektor sind Ø 6,5 mm und mit Bohrungsabstand 50/70 mm angeordnet, was ein Standardmaß für eine Reihe von Reflektoren ist.

Maße und messbare Daten

• Gesamtmaße (L x B): 200 x 51 mm
• Abstand zwischen Befestigungsschrauben: 25–36 mm (Anpassungsmöglichkeit bei der Montage)
• Bohrungsabstand für Reflektor: 50 / 70 mm

Kompatibilität und Anwendungsbereiche

• Geeignet für Nachrüstung und Austausch an Fahrzeugen, Anhängern und Trailer, wo Reflektoren sicher montiert werden müssen.
• Passend für Reflektoren mit den angegebenen Montageabständen (Ø 6,5 mm Löcher und 50/70 mm Bohrungsabstand).
• Entwickelt für den Einsatz in Umgebungen, in denen Vibration und Witterung mechanische Haltbarkeit erfordern; die PVC-Oberfläche verringert Korrosion bei normaler Straßenaussetzung.

Praktische Hinweise für den Monteur

• Prüfen Sie den Bohrungsabstand und Schraubenabstand des aktuellen Reflektors vor der Montage, um eine falsche Passform zu vermeiden.
• Verwenden Sie das passende Anzugsdrehmoment beim Festziehen der M6-Schrauben, um Verformungen der Kunststoffbeschichtung oder des Reflektors zu vermeiden.
• Bei Fahrten in gesalzenen oder sehr feuchten Umgebungen wird eine regelmäßige Inspektion der PVC-Beschichtung und des Korrosionszustands der Schrauben empfohlen.

Produktinformationen: Hella 182.05.13 (GTIN 4082300192278). Falls Sie weitere technische Daten oder Maßskizzen für die Integration in vorhandene Halterungen benötigen, sind diese häufig in der technischen Dokumentation des Herstellers oder auf Anfrage beim Lieferanten erhältlich.
