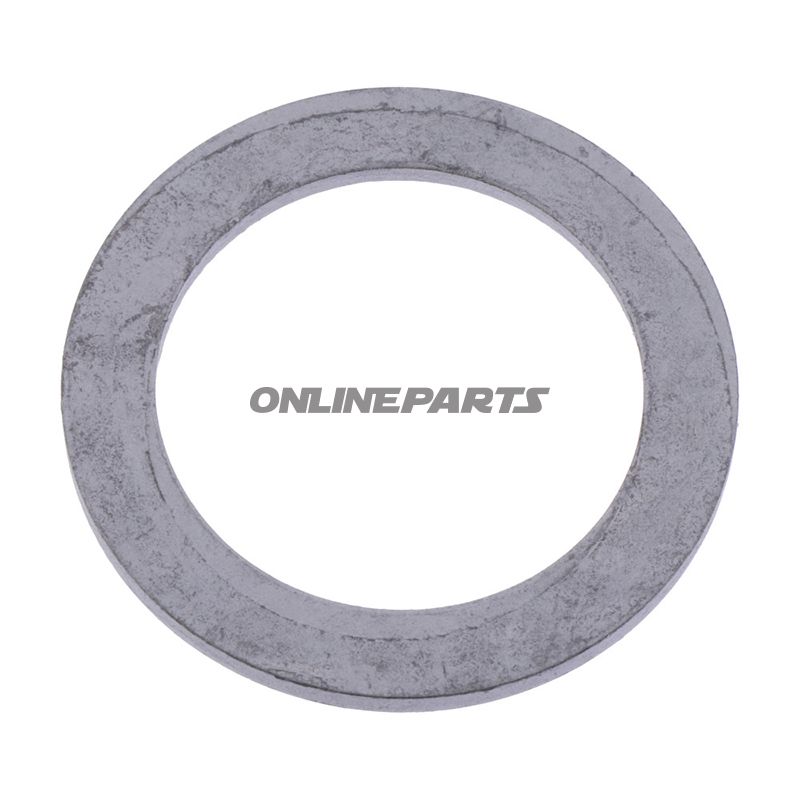

Passscheibe Maha30x42x2.5 220988304225

Schiebedorn (Shim) für Kupplungslager — 30 × 42 × 2,5 mm

Produktbeschreibung: Diese Flachscheibe (Shim) aus Stahl ist für den Einsatz bei der Justierung und Montage von Kopplungslagern an Hebe- bzw. Förderanlagen konzipiert, unter anderem von MAHA und Slift. Die dänische Bezeichnung ist "Passscheibe" oder Shim, und sie wird verwendet, um einen präzisen axialen Abstand oder eine Passung zwischen Komponenten in Lager- und Montagebereichen zu erreichen.

• Dimensionen: Innendurchmesser Ø 30 mm, Außendurchmesser Ø 42 mm, Dicke 2,5 mm.
• Material: Stahl — ausgewählt für gute Formstabilität und Abriebfestigkeit bei mechanischer Beanspruchung. Oberflächenbehandlung kann abhängig von den Spezifikationen des Lieferanten variieren; die Scheibe wird standardmäßig unbeschichtet mit maschinenbearbeiteten Maßen geliefert.
• Passt zu: speziell angegeben für Kopplungslager auf MAHA- und Slift-Hebeplattformen und vergleichbaren Strukturen mit denselben Maßen. Wird verwendet, wenn eine genaue axiale Distanz und Zentrierung erforderlich ist.
• MPN: 652.06.16 — Herstellernummer des Lieferanten, die zur eindeutig Identifikation bei Bestellung und Ersatzteilmanagement verwendet wird.

Funktion und Anwendung: Die Hauptfunktion der Scheibe besteht darin, einen genauen Abstand zwischen Lagerflächen oder zwischen Welle und Gehäuse einzurichten bzw. zu korrigieren und so eine korrekte Vorspannung und Betriebsfähigkeit sicherzustellen. In der Praxis werden Shim-Scheiben bei Montage oder Nachjustierung nach Verschleiß verwendet, wo kleine Änderungen des Abstands (in diesem Fall 2,5 mm) für optimale Funktion erforderlich sind. Die Steifigkeit des Materials sorgt dafür, dass die Dicke auch unter Belastung konstant bleibt, was wichtig für Stabilität und minimale Seitenversatz ist.

Materialauswahl und Eigenschaften: Stahl als Material bietet eine gute Kombination aus Festigkeit und dimensionsstabiler Verformung. Zu den Vorteilen in dieser Anwendung gehören unter anderem Druckfestigkeit und die Fähigkeit, Toleranzen unter Last zu behalten. Da die Scheibe typischerweise eine passive, unbewegliche Komponente ist, sind Korrosionsschutz und Oberflächenausführung relevant für die Lebensdauer in aggressiven Umgebungen; wählen Sie gegebenenfalls eine galvanisierte oder rostfreie Variante, falls die Umgebung dies erfordert (Überprüfen Sie die Spezifikation des Lieferanten bei der Bestellung).

Montage- und Wartungshinweise:

• Sorgen Sie dafür, dass Kontaktflächen beim Montieren sauber und frei von Fremdkörpern sind, um eine ungleichmäßige Belastung zu vermeiden.
• Prüfen Sie Dicke und Durchmesser vor der Montage, um Kompatibilität mit dem aktuellen Kopplungslager sicherzustellen.
• Bei wiederholtem Austausch oder Nachjustierung ggf. den Bedarf an Korrosionsschutz abhängig von den Betriebsbedingungen prüfen.

Identifikation: Der Produkttitel enthält die primären Maße und Referenz: "PASSSCHEIBE MAHA 30X42X2.5 220988304225". Verwenden Sie die MPN 652.06.16 bei Bestellungen oder im Ersatzteilregister. Falls GTIN zur Logistik oder Beschaffung erforderlich ist, wenden Sie sich bitte an den Lieferanten zwecks Bestätigung, da GTIN hier nicht angegeben ist.

Die Beschreibung richtet sich an Mechaniker und Techniker, die präzise Maße und Informationen zu den Materialeigenschaften bei der Montage auf Hebe- bzw. Kopplungslagern benötigen. Wenden Sie sich für Informationen zu Oberflächenbehandlung oder alternativen Materialien bei speziellen Betriebsbedingungen an Ihren Ersatzteil-Lieferanten.
