Digitaler Zündungs-Oszilloskop für Motorrad- und Fahrzeugdiagnose
GTIN: 4026736528218 • MPN: 609.06.83

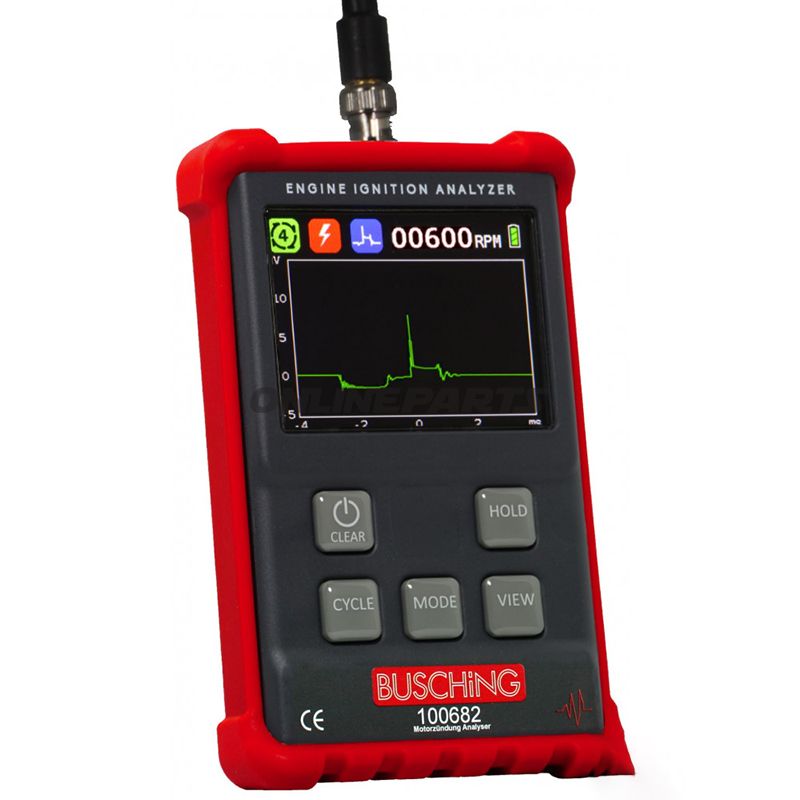

Dieses digitale Zündungs-Oszilloskop ist ein tragbares Diagnosesensor-System, das für Fachleute und erfahrene Motorradfahrer entwickelt wurde, die präzise Messungen und schnelle Fehlerdiagnose in Zündsystemen benötigen. Die Einheit erfasst und speichert Messsignale automatisch und passt Parameter an, sodass relevante Daten ohne langes manuelles Einstellen auf dem Display angezeigt werden.
Funktion und Anwendung
- Diagnose von Unterbrechungen in Hochspannungs- Kreisläufen, Zündkerzenfehlern, Kontaktwiderstand oder verschmutzten Elektroden.
- Identifikation von Defekten in Primär- oder Sekundärwicklungen sowie Bewertung der Zündfunkendauer und -stärke.
- RPM-Messung zur Kontrolle der Motordrehzahlen im Zusammenhang mit Zündfehlern.
- Eignet für Arbeiten an einzelnen Zylindern (COP) oder an Zündkabeln (SPV).
Materialien und Aufbau
Das Instrument wird mit einem schützenden Gummideckel und einem harten Transport- und Aufbewahrungsetui geliefert. Die Sonde ist ca. 30 cm lang und verfügt über austauschbare Messspitzen für COP (coil-on-plug) und SPV (Zündkabel). Das Gerät ist kompakt und robust genug für den Einsatz in Werkstattumgebungen, Maße 165 × 124 × 36 mm und ein Gewicht von 420 g (ohne Sonde), was es bei Arbeiten unter dem Fahrzeug handhabbar macht.
Stromversorgung und Betriebdauer
Das Oszilloskop wird von einer integrierten wiederaufladbaren LiFePO4-Batterie betrieben, die eine Betriebsdauer von bis zu 8 Stunden bei normaler Nutzung angibt. Wird mit USB-Mikokabel und AC-Ladeadapter für Aufladung und Datenaustausch geliefert.
Anzeige und Benutzeroberfläche
Farbs LCD-Bildschirm 3,5" TFT (320 × 240) mit Hintergrundbeleuchtung bietet eine klare Anzeige der Messsignale und Parameter bei unterschiedlichen Lichtverhältnissen. Automatische Parametereinstellungen reduzieren den Bedarf an manueller Anpassung bei wiederholten Messungen.
Technische Messparameter
- RPM-Messung: Bereich 120–19.999 U/min, Auflösung 1 U/min, Genauigkeit 0,5% + 1 LSD.
- Zündspannung: Bereich 0–50 kV, Auflösung 0,1 kV, Wiederholbarkeit 0,2 kV.
- Funkendauer: Bereich 0–10,0 ms, Auflösung 0,1 ms, Genauigkeit 0,1 ms + 1 LSD.
- Primärstrom/Startzeit (COP-Modus): Bereich 0–10,0 ms, Auflösung 0,1 ms, Genauigkeit 0,1 ms + 1 LSD.
- Verweilzeit (Zündkabel): Bereich 0–10,0 ms, Auflösung 0,1 ms, Genauigkeit 0,1 ms + 1 LSD.
Lieferumfang
- Oszilloskop mit schützendem Gummideckel
- Flexible Sonde (ca. 30 cm)
- COP-Messspitze (für coil-on-plug)
- SPV-Messspitze (für Zündkabel)
- USB-Mikrokabel
- AC-Ladeadapter
- Hartes Etui
Kompatibilität und Nutzungstipps
Das Gerät ist für die Diagnose gängiger Zündsysteme in Motorrädern und Autos konzipiert, einschließlich moderner COP-Installationen und traditioneller Zündkabel. Beim Messen nahe Zündspulen und Hochspannungsleitungen sollten die Sicherheitshinweise des Fahrzeugs beachtet werden, um eine Exposition gegenüber Hochspannung zu vermeiden. Verwenden Sie austauschbare Messspitzen korrekt, um genaue Ergebnisse zu gewährleisten.
Die GTIN (4026736528218) und MPN (609.06.83) des Produkts sind hilfreich bei der Handhabung von Ersatzteilen und der Dokumentation in Werkstatt-Systemen.
