Oliertyksprøveapparat zur Messung und Diagnose von Öldruck

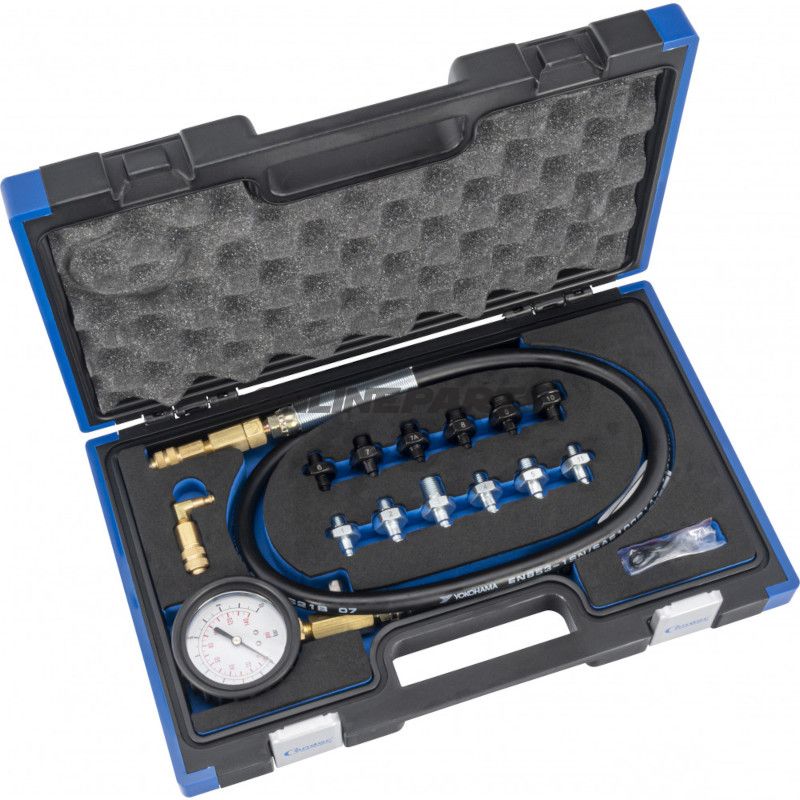

Dieses Öldruckprüfgerät (GTIN 4037374335441, MPN 614.35.44) ist ein mechanisches Testkit, das für die Messung des Öldrucks und die Diagnose von Lecks in Ölsystemen von Motorrädern und kleineren Motoren vorgesehen ist. Das Instrument wird als komplettes Set mit Druckmesser, flexibler Schlauch und einer Auswahl von Adaptern geliefert, damit es an verschiedene Gewindearten in der Motorölinstallation angeschlossen werden kann.
Funktion
- Misst den Öldruck in Echtzeit über ein mechanisches Manometer mit Skala 0–10 bar (0–145 psi).
- Wird verwendet, um Pumpenleistung, Leerlauf- und Volllastdruck zu überprüfen sowie um Druckverlust oder Lecks in Ölleitungen, Filtergehäusen und Armaturen zu lokalisieren.
- Ermöglicht den Abgleich gemessener Werte mit Herstellerspezifikationen für schnelle Diagnose und Fehlersuche.
Inhalt und Anschlussmöglichkeiten
- Manometer mit flexiblem Schlauch, Messbereich 0–10 bar, Schlauchlänge ca. 1150 mm. Angegebene Toleranz: ±5 %.
- 13 Adaptere für metrische und zöllige Gewinde: M10×1.0, M12×1.5, M14×1.5, M16×1.5, M18×1.5, M12×1.75 sowie mehrere Standard-NPT/UNF-Varianten (1/8" NPT, 1/4" NPT, 1/2"-20 UNF, 3/8"-20 UNF, 3/8"-24 UNF) und R1/8 (DIN 2999).
- Ein 90°-Winkeladapter für eingeschränkte Zugänge.
Materialwahl und Konstruktionsnotizen
- Das Manometer ist vorkonfiguriert mit einer flexiblen Schlauchverbindung und so ausgelegt, dass es kontinuierlichem Kontakt mit Motoröl und normalen Betriebsbedingungen standhält. Die Flexibilität erleichtert den Zugang zu engen Stellen, ohne Schlag- oder Verdrehungsschäden am Messgerät zu verursachen.
- Die Adapter sind maschinell bearbeitet für präzises Gewindepassung; materialtypisch Stahl oder Messing, beschichtet zum Korrosionsschutz. Die Materialauswahl bietet einen Ausgleich zwischen Verschleißfestigkeit und Dichtheit bei der Verbindung zum Ölabsauger, prüfe jedoch immer die Dichtheit des Adapters bei der ersten Anwendung.
- Das Innenmechanik des Manometers ist mechanisch (Feder-/Belastungssystem), was bedeutet, dass es keinen Strom benötigt und sofort bei Anschluss funktioniert. Die angegebene Toleranz von ±5 % ist normal für mechanische Instrumente in diesem Spannungsbereich.
Praktische Anwendung und Kompatibilität
- Das Set deckt die gängigsten Gewindearten ab, die an Motorrädern, Rollern und kleinen Motoren verwendet werden, sowohl europäische (metrische) als auch amerikanische/japanische (NPT/UNF) Standards.
- Verwenden Sie das Manometer bei warmem Motor, um den vom Hersteller angegebenen Öldruck zu verifizieren. Befolgen Sie stets die Anweisungen des Motorherstellers zur sicheren Abschaltung von Systemen, zum Lösen von Bauteilen und zum Umgang mit Öl unter Druck.
- Bei wiederholtem professionellen Werkstattgebrauch wird empfohlen, Schlauch und Gewindedichtungen auf Dichtheit und Sicherheit zu prüfen, insbesondere bei hohen Temperaturen und längerer Exposition gegenüber Öl und Additiven.
Technische Bemerkungen
- Messbereich: 0–10 bar (0–145 psi).
- Schlauchlänge: ca. 1150 mm.
- Toleranz: ±5 % (angegeben für das Manometer).
- MPN 614.35.44 und GTIN 4037374335441 können verwendet werden, um Kompatibilität und Ersatzteile durch Abruf weiterer technischer Daten vom Lieferanten oder in der Herstellerdokumentation zu vergleichen.
Diese Beschreibung deckt die Funktion des Sets und die Materialwahl ab, ohne auf zusätzliches Verpackungsmaterial einzugehen. Falls spezifische Gewindegrößen, Zeichnungen oder Materialinformationen für einzelne Adapter benötigt werden, können diese über die Produkt-MPN (614.35.44) oder GTIN (4037374335441) eingeholt werden.
