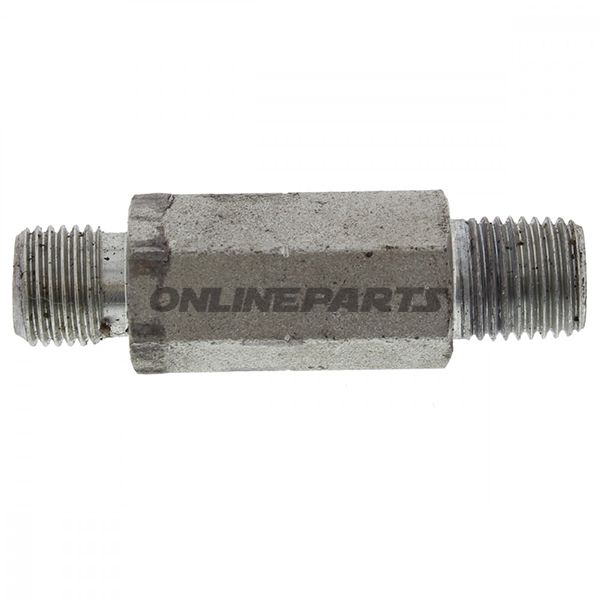

OIL HOSE CONNECTION JMP 300

Ölschlauchverbindung für Hydraulikzylinder JMP 300 (G 1/4" – R 1/4", 60 mm)

Produkt: Ölschlauchverbindung von JMP zum Hydraulikzylinder JMP 300. Dieses Bauteil dient der dichten und mechanisch stabilen Verbindung eines Ölschlauchs zwischen Zylinder und dem übrigen Hydrauliksystem.

Identifikation: Das Produkt wird unter der Marke JMP geführt und hat die Hersteller-Artikelnummer (MA-Nr.) 652.30.08. Die GTIN des Artikels lautet 4251233307046, was zur Lagerverwaltung und zur Überprüfung der Kompatibilität genutzt werden kann.

• Anwendung: Die Schlauchverbindung ist ausgelegt zum Anschluss eines Ölschlauchs an den Hydraulikzylinder JMP 300. Sie wird typischerweise in geschlossenen Hydrauliksystemen verwendet, bei denen eine korrekte Anpassung der Gewinde und eine feste Befestigung notwendig sind, um Leckagen zu vermeiden.
• Gewindeart und Abmessungen: Gewindeanschluss G 1/4" zu R (Rp) 1/4" — standardisierte Innen-/Außengewinde für Hydraulikverbindungen. Gesamtlänge 60 mm.
• Anzugs-/Spannweite (SW): SW 17, was den Schlüsselweitenbereich angibt, der bei Montage oder Demontage verwendet wird.

Material und Eigenschaften

• Das Material ist typischerweise ein korrosionshemmendes Metall (z. B. Edelstahl oder verzinkter Stahl je nach Spezifikation des Anbieters). Die Materialwahl verleiht mechanische Festigkeit und gute Dichtungsmerkmale bei hohem Druck; prüfen Sie bei Bedarf die Materialbeschreibung des Anbieters auf Kompatibilität mit besonders aggressiven Medien.
• Oberflächenbehandlung und Toleranzen sind ausgeführt, um eine Dichtheit bei korrekter Verwendung des DichtungsElements (z. B. Dichtung oder Gewindedichtung) und das korrekte Anziehen mit SW 17 sicherzustellen.
• Die Abmessung (60 mm Länge) bedeutet kurzen Abstand zwischen Anschlusspunkten und beschränkt Schlauchanforderungen auf kompakte Installationen.

Funktionale Vorteile für Techniker

• Direkter Ersatz oder Ersatzteil für JMP 300-Zylinder mit G 1/4" / R 1/4" Anschlüssen, was Wartung und Reparatur vereinfacht.
• Standardisierte Maße (G/R 1/4", SW 17) machen die Komponente einfach mit üblichen Werkzeugen montierbar und kompatibel mit vielen Standard-Ölschläuchen und Fittings.
• Kompakte Länge eignet sich für eingerichtete Räume, in denen Platz begrenzt ist, und reduziert Schlaufen nahe dem Anschlusspunkt.

Kompatibilität und Montage

• Primär konzipiert für JMP 300 Hydraulikzylinder. Kann in anderen Systemen mit derselben Gewinde-Standard (G 1/4" / R 1/4") verwendet werden, sofern 60 mm Länge und SW 17 akzeptabel sind.
• Bei der Montage: Reinigen Sie die Gewindeflächen, verwenden Sie die korrekte Dichtungsmethode für das Gewinde (z. B. Gewindeband oder Gewindepaste gemäß Systemlieferant empfohlen) und ziehen Sie gemäß den Anweisungen des Herstellers für SW 17 fest, um Überdrehen und Beschädigungen zu vermeiden.
• Prüfen Sie die Kompatibilität mit Hydrauliköl und Betriebsdruck im System; bei Unsicherheit sollten technische Unterlagen von JMP oder dem Systemlieferanten konsultiert werden.

Hinweise

• Varenummer (MA-Nr. 652.30.08) und GTIN 4251233307046 sind in diese Beschreibung integriert, um eindeutige Identifikation bei Bestellung und Lagerverwaltung zu ermöglichen.
• Angabe von Material und Oberfläche ist allgemein; für genaue Dokumentation kontaktieren Sie JMP oder sehen Sie das technische Datenblatt des Produkts.
