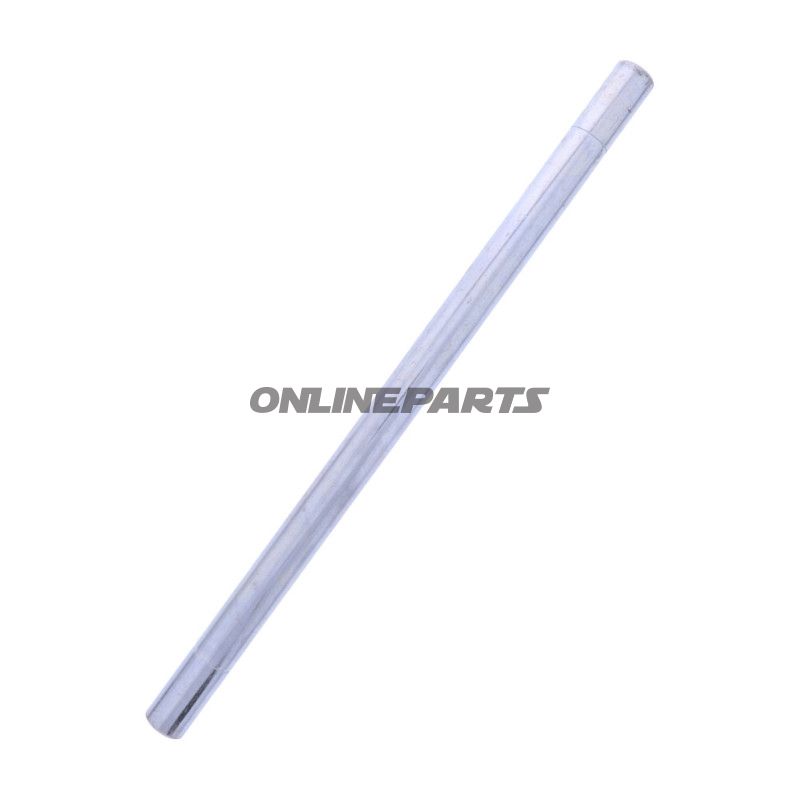

Oberes Innen-Tellerstangen-JPM ROX 1200H – für Sägeblatt-Lifttisch
Produktübersicht: Diese obere Innen-Pleuelstange von JMP (MPN: 652.70.23) ist für den Einsatz in ROX 1200H Säge-Liftböden konzipiert. Sie fungiert als obere Scheibenbolz-/Pleuelsverbindung im Führungs/system des Hebe-Systems und ist ein originales Ersatzteil von JMP, in der Herstellervorgabe als JZ03041045403 angegeben.
- Funktion: Die Pleuelstange überträgt Scheiben- und Druckkräfte zwischen den beweglichen Elementen des Hebesystems und fungiert als tragende, axiale Verbindung im oberen Abschnitt des Säge-Lifts. Sie ist ausgelegt, axialen Belastungen standzuhalten und Querbewegungen zu widerstehen, damit der Sägehub während der Belastung stabil bleibt.
- Abmessungen und Passform: Länge 448 mm, AußenØ 25 mm. Diese Abmessungen sind entscheidend für eine korrekte Montage in der ROX 1200H-Konstruktion und gewährleisten ausreichende Freigaben und Lagerspassung.
- Kompatibilität: Originalersatzteil von JMP für ROX 1200H Säge-Liftboden. MPN 652.70.23 entspricht JMP-Referenz JZ03041045403, was eine einfache Identifikation bei Austausch in Werkstätten und Ersatzteillisten erleichtert.
Materialauswahl und Eigenschaften: Die Pleuelstange besteht aus Materialien, die für mechanische Belastungen in Hebeausrüstung vorgesehen sind — typischerweise hochfestem Stahl oder gehärtetem Stahl, abhängig von JMPs Spezifikation. Oberflächenbehandlungen beim Hersteller können Wärmebehandlung und Korrosionsschutz umfassen, sodass die Stange Verschleiß widersteht und vorzeitige Verformungs- oder Bruchschäden bei wiederholter Belastung verhindert wird.
Technische Vorteile der Original-Ersatzteil: Als JMP-Originalteil sind Abmessungen, Toleranzen und Materialqualität darauf ausgelegt, mit der Gesamttmechanik des ROX 1200H übereinzustimmen. Dies reduziert Anpassungsbedarf bei der Montage, minimiert das Risiko von Seitenbelastungsfehlern und bewahrt die ursprüngliche Bewegungsgeometrie des Hebes. Die Originalnummer (JZ03041045403) kann bei der Bestellung verwendet werden, um eine eindeutige Teileidentifikation sicherzustellen.
Montage und Wartung: Beim Austausch Inspektion der angrenzenden Lager, Bolzen und Verriegelungsvorrichtungen auf Verschleißzeichen empfehlen. Stellen Sie das korrekte Drehmoment beim Festziehen gemäß den Anweisungen des Herstellers sicher und prüfen Sie den Freiraum zu festen Teilen, damit es während der Bewegung nicht zu Bindungen kommt. Regelmäßige Schmierung der beweglichen Verbindungen verlängert die Lebensdauer, sofern die Konstruktion dies erfordert.
Identifikation: Marke: JMP. MPN: 652.70.23. JMP-Referenz ist in der Herstellerdokumentation als JZ03041045403 angegeben. GTIN ist für dieses Produkt nicht angegeben.
Anwendungsaspekt für Mechaniker: Das Produkt ist relevant für Werkstätten und Techniker, die Reparaturen und Wartung von ROX 1200H-Sägehebern durchführen. Kenntnisse über Abmessungen und Originalnummer ermöglichen eine geplante Austauscharbeit ohne unnötige Anpassungen. Bei der Montage sollten weitere Komponenten der Hebe-Maschine überprüft werden, um die Gesamtbetriebssicherheit zu gewährleisten.
Kontaktieren Sie den Lieferanten oder JMP-Dokumentation für spezifische Materialdatenblätter und Endmontageanweisungen, falls detaillierte Informationen zu Wärmebehandlung oder Oberflächenfinish für zertifizierte Reparaturen erforderlich sind.
