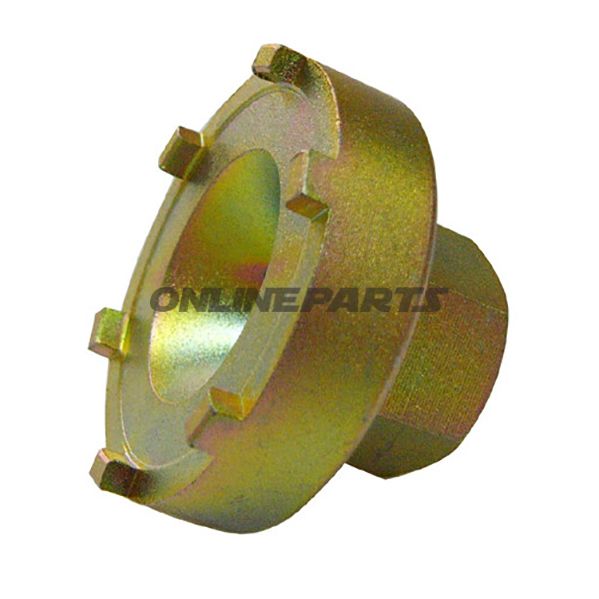

Selbstsichernde Unterlegmutter / Locking-Key für Radlagersimmerring, 47 mm (JMP)
Produkt: Selbstsichernde Unterlegmutter (Locking-Key) zum Entfernen des Radlagersimmerring-Dichtungsdeckels. Gebrandet JMP (MPN: 722.44.88, GTIN: 4043981036008).
Dieses Werkzeug ist darauf ausgelegt, selbstsichernde Unterlegmuttern und Deckel, die auf Radlagern sitzen, mit Hilfe von sechs präzise platzierten Stiften und einem 3/8"-Antrieb zu greifen und zu drehen. Es eignet sich besonders für den Einsatz an Geländemotorrädern, z. B. älteren Honda CR-Modellen (CR125, CR250R, CR500R) und ähnlichen Modellen, bei denen die äußeren Abmessungen der Unterlegmutter und die Stiftanordnung mit der Geometrie des Werkzeugs übereinstimmen.
Funktion
- Greift Unterlegmuttern/Deckel über 6 quadratische Stifte an, die die Kraft gleichmäßig verteilen, um Beschädigungen am Bauteil zu minimieren.
- 3/8"-Eingang für Drehmoment via Drehmomentschrauber oder Ratsche; Möglichkeit, herkömmliche Handwerkzeuge mit 3/8"-Anschluss zu verwenden.
- Entwurf zum Entfernen von Dichtungsdeckeln der Simmerringe, ohne Lager- oder Deckelkanten zu verformen, bei korrekter Passung und Anwendung.
Material und Bauweise
Das Werkzeug besteht aus gehartetem Stahl (typischer legierter Werkzeugstahl für Werkzeuganwendungen), um Verschleißfestigkeit sicherzustellen und die Form der Stifte unter Belastung zu erhalten. Die quadratische Querschnittsform der Stifte und die festgelegten Toleranzen verringern das Risiko des Abrollens der Muttern bei korrekter Anwendung. Die Oberflächenbehandlung ist nicht spezifiziert, aber der Produkttyp verwendet normalerweise eine korrosionsbeständige Oberfläche zur Verlängerung der Lebensdauer unter Werkstatbedingungen.
Technische Daten
Die technischen Maße sind entscheidend für korrekte Passform und Funktion — prüfen Sie diese gegen die aktuelle Komponente vor dem Gebrauch:
- Innendurchmesser: ca. 41,2 mm
- Außendurchmesser: ca. 47,1 mm
- Anzahl der Stifte: 6
- Stiftd Width: 2,7 mm
- Stift-Höhe: 2,5 mm
- Stiftform: quadratisch
- Gesamthöhe: 31,6 mm
- Antriebstyp: 3/8" mit sechskant (AF) 22 mm
Kompatibilität und Anwendung
Passt zu Reifen-Durchmessern rund um 47 mm und Innenmaßen nahe 41,2 mm. Passend für Komponenten mit sechs Stiftpositionen und Stiftmaßen, die 2,7 × 2,5 mm quadratische Profilabmessungen entsprechen. Typisch verwendet bei Wartung und Austausch von Radlagersimmerringen an Motorrädern, insbesondere Modellen wie Honda CR125/CR250R/CR500R, bei denen diese Deckelart üblich ist.
Gebrauchsanweisung und Sicherheit
- Vor dem Gebrauch prüfen, dass die Stifte des Werkzeugs korrekt sitzen und nicht verschlissen oder verformt sind.
- Geeignetes Drehmoment- oder Ratschenwerkzeug mit 3/8"-Anschluss verwenden; übermäßige Kraft vermeiden, um das Bauteil nicht zu beschädigen.
- Bei fest sitzenden oder korrodierten Deckeln kann Wärme oder durchdringendes Mittel notwendig sein — Zustand vor weiterer Kraftanwendung einschätzen.
- Während der Arbeit an Rädern und Lagern geeignete persönliche Schutzausrüstung verwenden.
Hersteller: JMP. Modell/Teilenummer (MPN): 722.44.88. GTIN (Teilenummer): 4043981036008.
