Nutmutternschlüssel Jmp25/34 Mm

Selbstsichernde Unterlegmutter für Nockenwellenrad – JMP 25/34 mm

Produkt: Selbstsichernde Unterlegmutter von JMP, ausgelegt für Montage und Demontage von Nockenwellenmuttern bei u.a. Ducati-Modellen. Die Produktidentifikation erfolgt als GTIN 4043981129793 und die Hersteller-Artikelnummer (MPN) 722.06.73.

Funktion und Anwendung

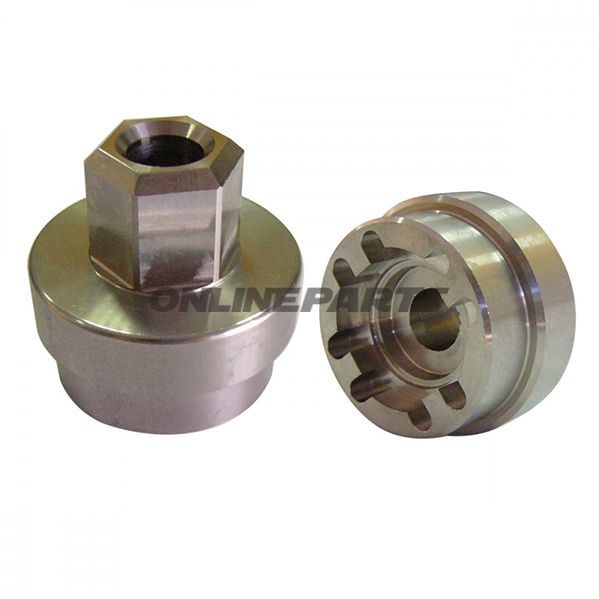

Dieses Spezialwerkzeug ist ein Unterlegmutternschlüssel mit selbstsichernder Funktion, ausgelegt zum Fixieren und Lösen selbstsichernder Nockenwellenmuttern, ohne die Flächen der Mutter oder beigefügte Verriegelungselemente zu beschädigen. Der Schlüssel wird um den äußeren Rand der Mutter mittels acht halbkugelförmiger Stifte verankert, die die Belastung gleichmäßig während der Drehung verteilen. Die geplante Passform und die Form der Stifte verringern das Risiko einer Abrounded-Bildung der Mutter im Vergleich zu unpräzisen Werkzeugen.

Material und Ausführung

• Hergestellt aus rostfreiem Stahl, bietet gute Korrosionsbeständigkeit im Werkstatteinsatz gegenüber stehenden Flüssigkeiten wie Wasser und Lösungsmitteln.
• Halbkugelförmiges Profil der Stifte (semicircular) ist so ausgelegt, dass es präzise in den Nutungen der Mutter sitzt und die Kraft über eine größere Fläche verteilt.
• Robuste Bauweise für wiederholte Nutzung in professionellen Umgebungen, ohne übermäßigen Verschleiß am Werkzeug oder Bauteil bei korrekter Anwendung.

Technische Daten

• Innendurchmesser: 25 mm
• Außendurchmesser: 34 mm
• Anzahl Stifte: 8
• Form der Stifte: Halbkugelförmig
• Antriebsgröße (Antrieb): SW 24 mm (verwendet mit 24 mm Schraubenkopf oder Adapter)

Kompatibilität

Die Abmessungen und die Stiftkonfiguration des Werkzeugs machen es geeignet für mehrere Ducati-Modelle, die Nockenwellenmuttern mit einem Innendurchmesser von 25 mm und dem entsprechenden Stiftschema verwenden. Vor dem Einsatz sollte die Größe und Form der Mutter mit den Spezifikationen des Werkzeugs abgeglichen, um eine korrekte Passform sicherzustellen.

Anwendungstipps

• Sicherstellen, dass die Stifte korrekt in die Nutungen der Mutter sitzen, bevor ein höheres Drehmoment angewendet wird.
• Verwendung eines passenden Drehmomentsbegrenzers und Vermeidung plötzlicher Schläge, um Mutter und Werkzeug zu schützen.
• Nach dem Arbeiten: Werkzeug reinigen, um Schmutz und Öl zu entfernen und den Korrosionsschutz aus rostfreiem Stahl zu bewahren.

Identifikation und Hersteller

Das Werkzeug wird von JMP hergestellt und unter MPN 722.06.73 geliefert. GTIN 4043981129793 kann für eine eindeutige Identifikation in der Teileverwaltung und bei Bestellungen verwendet werden.

Bei Unsicherheiten bezüglich der Passform in einem bestimmten Modell wird empfohlen, die Abmessungen (25 mm Innenmaß / 34 mm Außenmaß) mit der aktuellen Nockenwellenmutter vor der Anwendung zu prüfen.
