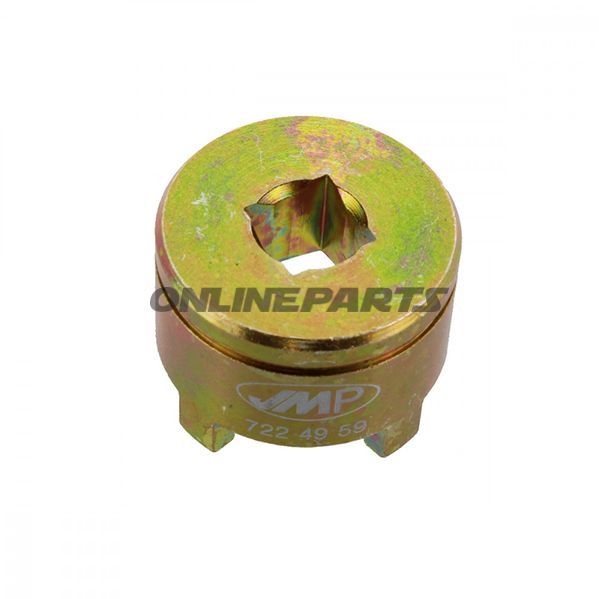

Nutmutternschlüssel JMP A-2395 Zum Lösen von Steuer-/Nutmuttern am Kupplungskorb. Innendurchm. 24 mm, Außendurchm. 30 mm, Länge 22 mm, 4 Zapfen, 3/8" Antrieb.
Artikelnummer: 722.49.59
Herstellernummer: A-2395
Selbstsichernde Grundmutter (Werkzeug) zum Entfernen von Kronmutter- und Kupplungskurven-Muttern
Produkt: Selbstsichernde Grundmutter JMP 24 mm
Marke: JMP
MPN: 722.49.59
GTIN: 4043981036947
Dieses Spezialwerkzeug ist konzipiert für sichere Demontage und Montage von selbstsichernden Grundmuttern (Kronmuttermuttern) und ähnlichen Muttern an der Kupplungskurve, die häufig bei älteren und neueren Honda-Modellen sowie anderen Motorrädern mit demselben Mutternprofil vorkommen. Das Werkzeug ist mit vier Stiften ausgestattet, die in das Innenloch der Mutter greifen und das Drehmoment gleichmäßig verteilen, um das Risiko von Rundungen oder Beschädigungen der Mutter zu minimieren.
Funktion und Anwendung
- Passend für Innendurchmesser ca. 23–24 mm (angegeben als 24 mm nominell).
- Vier quadratische Stifte sorgen für stabilen Kontakt und reduziertes Spiel beim Momentübertrag.
- Verwendet mit normalem 3/8" (9,5 mm) Ratschen- oder Ringschlüsseldrive, was es mit Standardwerkzeugen kompatibel macht.
- Geeignet zum Demontieren von Muttern in Kupplungskurven- und Lenkrohrmontagen, bei denen Innenprofildos erforderlich sind.
Materialien und Bauweise
Das Werkzeug von JMP wird mit Fokus auf mechanische Robustheit und Präzision hergestellt. Die vier Stifte haben ein quadratisches Profil (square) mit einer Höhe von 5,1 mm und einer Breite von 3 mm, was eine gute Kontaktfläche bietet, ohne unnötig Material in die Mutter einzugreifen. Die Gesamthöhe des Werkzeugs beträgt 22,1 mm, der äußere Durchmesser 30 mm, was eine stabile äußere Begrenzung für korrekte Zentrierung und Unterstützung bietet.
Technische Daten
- Innendurchmesser (Herstellerangabe): 24 mm (gemessen/effektiv: 23,3 mm)
- Außendurchmesser: 30 mm
- Anzahl Stifte: 4
- Stiftbreite: 3 mm
- Stifthöhe: 5,1 mm
- Stiftform: quadratisch
- Gesamthöhe: 22,1 mm
- Antrieb: 3/8" (Ratsche/Ringschlüssel)
Kompatibilität und praktische Hinweise
Das Werkzeug ist kompatibel mit vielen Honda-Modellen und anderen Motorrädern, die ähnliche Innendomutprofil verwenden. Aufgrund von Abweichungen in Abmessungen und Verschleiß an Originalmuttern wird empfohlen, zu überprüfen, dass Maße und Stiftprofile mit den aktuellen Teilen übereinstimmen, bevor hohe Belastung erfolgt. Verwenden Sie geeignete Momentkontrollen und vermeiden Sie Verlängerungen ohne Berechnung, da dies sowohl das Werkzeug als auch die Komponente beschädigen kann.
Identifikation und Nachverfolgbarkeit
Dieses Werkzeug wird von JMP unter der Referenz MPN 722.49.59 vertrieben und kann über GTIN 4043981036947 identifiziert werden. Die Angaben sind relevant bei Ersatzteilbestellungen oder beim Vergleich mit Werkzeugen anderer Hersteller.
Hinweis: Die Beschreibung gibt tatsächliche Maße und Funktionen an. Eventuelle Verpackung oder Verpackungsgröße ist hier nicht spezifiziert, um Missverständnisse bezüglich der gelieferten Stückzahl zu vermeiden.
