Nutmutternschlüssel Jmp20/27 Mm

Selbstsichernde Unterlegmutter für Motoraufhängung – JMP 20/27 mm

Produkt: Selbstsichernde Unterlegmutter zur Montage und Demontage der Montageschrauben des Motors an bestimmten BMW F-Modellen. Die Marke JMP (MPN: 722.45.10, GTIN: 4043981107906) ist angegeben und Bestandteil der Beschreibung zur Identifikation des Werkzeugs.

Funktion und Anwendung

• Das Werkzeug ist so konzipiert, die selbstsichernde Mutter bei den Schrauben der Motoraufhängung während Montage und Demontage zu greifen und zu halten.
• Geeignet für Anwendungen, bei denen der Innenabmessung der Mutter und die Nutenkonfiguration dem Werkzeug entsprechen, z. B. einige BMW F-Modelle mit Zweizylinder-Reihenmotor ab ca. Baujahr 2000, sofern die Abmessungen übereinstimmen.

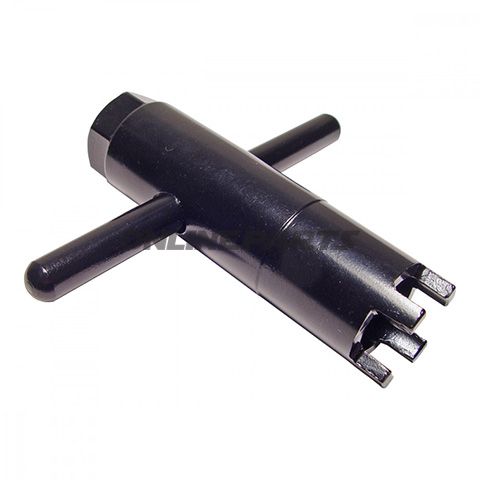

• Der T-Griff bietet gute Kontrolle und Ausrichtung bei manuellem Anziehen und Lösen; das Werkzeug kann auch mit einem 1/2" Dreher oder einer Armatur mit 24 mm Stecknuss / SW 24 belastet werden, abhängig von der Arbeitsposition.

Material und Bauweise

• Der Werkzeugkörper besteht aus gehärtetem Stahl für dimensionale Stabilität und Widerstand gegen Verformung bei hohen Drehmomenten.
• Die Stifte sind viereckig (square) und präzisionsangepasst, um die Belastung über mehrere Kontaktflächen zu verteilen und ein Abflachen der Mutterflächen zu minimieren.
• Die Oberflächenbearbeitung ist gewöhnlich eine Korrosionsschutzbehandlung (z. B. Vernickeln oder Nitrieren), um Verschleiß in Werkstattumgebungen zu reduzieren — falls eine spezifische Behandlung kritisch ist, sollte dies beim Kauf bestätigt werden.

Technische Daten (Schlüsselmaße)

• Innendurchmesser: ca. 19,6 mm
• Außendurchmesser: ca. 27,4–27,5 mm
• Anzahl der Stifte: 4
• Breite der Stifte: ca. 3,8 mm
• Höhe der Stifte: ca. 7 mm
• Form der Stifte: viereckig
• Gesamtlänge/Höhe: ca. 100–101 mm
• Antriebstyp: 1/2" Drehmoment oder Schraubenschlüssel (AF) 24 mm / SW 24

Kompatibilität und Nutzungshinweise

• Die Abmessungen zeigen, dass das Werkzeug für Muttern mit Innen-Durchmesser ca. 20 mm und Außen-Durchmesser ca. 27,4 mm vorgesehen ist. Prüfen Sie immer die Maße der konkreten Muttern vor der Verwendung.
• Die viereckige Passform und Stifthöhe bedeuten, dass das Werkzeug die Mutter mechanisch fasst statt sich an den Flächen zu verhärten — reduziert das Risiko des Abknackens durch korrekte Passform.
• In engen Räumen kann der T-Griff eine bessere Manövrierfähigkeit ermöglichen; bei höheren Drehmomenten kann ein 1/2" Drehwerkzeug verwendet werden. Vermeiden Sie das Überschreiten der vom Hersteller empfohlenen Drehmomente für Schrauben/Mutteren an der Motoraufhängung.

Identifikation

• Marke: JMP — das Werkzeugmarke wird häufig in Ersatzteil- und Werkstattumgebungen als Passform- und Qualitätsreferenz verwendet.
• MPN: 722.45.10 — verwenden Sie diese Nummer bei Anfragen, um die korrekte Variante sicherzustellen.
• GTIN: 4043981107906 — kann für Lager- und Beschaffungsrecherchen verwendet werden.

Praktische Hinweise

• Messen Sie die Mutter am Motor vor der Bestellung, um Kompatibilität mit den angegebenen Innen-/Außendurchmessern und Stiftmaßen sicherzustellen.
• Verwenden Sie ein geeignetes Drehmomentwerkzeug und befolgen Sie die Anzugsanweisungen des Herstellers für die Motoraufhängung, um Beschädigungen zu vermeiden.
• Wenn Korrosion oder Deformation an der Mutter vorliegt, sollte die Passform vor dem Demontageversuch bewertet werden, um Schäden am Werkzeug oder Bauteil zu vermeiden.

Insgesamt handelt es sich bei JMP 722.45.10 um ein Spezialwerkzeug zum Greifen selbsthemmender Unterlegmuttern mit vorgegebenen Maßen. GTIN 4043981107906 und MPN 722.45.10 können für eine eindeutige Identifikation beim Einkauf oder bei Ersatzteilanfragen verwendet werden.
