Nutmutternschlüssel Jmp20/27 Mm

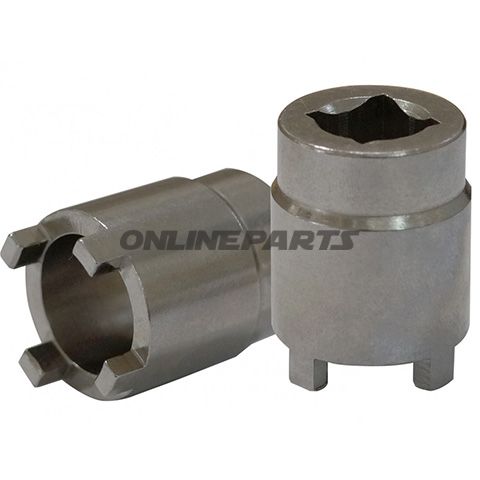

Selbstsperrende Unterlegscheibenmuttern-Schlüssel für Sperrbuchsen – JMP 20/27 mm

Produktübersicht: Dieses Werkzeug von JMP (MPN: 722.03.70, GTIN: 4043981266504) ist ein Spezialschlüssel zur Lösung von selbstsichernden Unterlegscheibenmuttern mit einem Innendurchmesser von 20 mm und einem Außendurchmesser von 27 mm. Der Schlüssel ist für eine genaue Eingriffsnut mit den Befestigungspunkten der Muttern (Pinner) konzipiert und besitzt eine 1/2"-Vierkantantrieb, der zu gängigen Ratschen- und Drehmomentwerkzeugen in der Werkstatt passt.

Funktion und Anwendung:

• Der Schlüssel wird verwendet, um selbstsichernde Unterlegscheibenmuttern zu lösen und zu montieren, wobei Zugang und passgenauer Sitz entscheidend sind, um Beschädigungen der Mutter und umliegender Bauteile zu vermeiden.
• Die vier Pins am Schlüssel sind so platziert und dimensioniert, dass sie das Nutprofil oder Löcher der Muttern greifen, was eine Momentübertragung ohne Bearbeitung der Mutterflächen sicherstellt.
• Der Antriebstyp 1/2" macht ihn kompatibel mit gängigen Ratschen- und Drehmomentschlüsseln, was Arbeiten an Motorrad- und Fahrzeugkomponenten in professionellen und Hobbywerkstätten erleichtert.

Material und Konstruktion:

• Der Werkzeugkopf ist aus wärmebehandeltem Stahl gefertigt, um die notwendige Härte und Verschleißfestigkeit bei wiederholtem Einsatz an Sperrbuchsenmuttern zu erreichen.
• Die Pin-Form ist quadratisch mit Maßen 4,8 × 3,2 × 5 mm (im Produktdatenblatt angegeben), was einer Pinbreite von 3,2 mm und einer Pinhöhe von ca. 5,2 mm in den technischen Daten entspricht. Die quadratische Profilierung sorgt für einen stabilen Griff in den entsprechenden Konturen der Muttern.
• Die Oberflächenbehandlung dient dem Korrosionsschutz und der Reduzierung der Reibung beim Einsetzen – geeignet für den Einsatz in Werkstätten, in denen das Werkzeug Öl und Feuchtigkeit ausgesetzt ist.

Technische Spezifikationen (Zusammenfassung):

• Innendurchmesser: 20 mm
• Außendurchmesser: 27 mm
• Anzahl Pins: 4
• Pinmaße: ca. 4,8 × 3,2 × 5 mm (Pinbreite 3,2 mm, Pinhöhe ca. 5,2 mm)
• Form der Pins: quadratisch
• Gesamthöhe: ca. 35,2 mm
• Antrieb: 1/2" Vierkant

Kompatibilität und Einsatzbereiche:

• Eignet sich für Sperrbuchsenmuttern mit Innendurchmesser Ø 20 mm und Außendurchmesser Ø 27 mm, typischerweise in Motorrad- und bestimmten Autoanwendungen vorkommend.
• Passe zu Werkstattsituationen, in denen ein 1/2"-Ratsche- oder Drehmomentschlüssel verwendet wird und die Zugangsbedingungen den Einsatz eines externen Pins-Schlüssels erlauben.
• Empfohlen für Mechaniker und erfahrene Motorradfahrer, die mit kalten und heißen Bauteilverbindungen arbeiten und bei Bedarf eine präzise Demontage ohne Beschädigung der Mutter benötigen.

Qualität und Identifikation: Das Produkt wird von JMP hergestellt und mit der Teilenummer 722.03.70 sowie GTIN 4043981266504 identifiziert. Diese Referenzen können bei der Suche nach Ersatzteildokumentationen oder bei Anfragen zur Kompatibilität mit spezifischen Fahrzeugmodellen verwendet werden.

Hinweise zur Anwendung:

• Stellen Sie eine korrekte Positionierung der Pins in das Mutterngewinde sicher, bevor Sie das Drehmoment anwenden, um Ausreissen oder Verformungen zu vermeiden.
• Prüfen Sie, ob Ihre 1/2"-Ratsche oder Ihr Drehmomentschlüssel für das erforderliche Drehmoment geeignet ist und dass ausreichender Zugang um die Mutter herum vorhanden ist.
• Entfernen Sie keine relevanten Bauteile oder verweigern Sie ausreichende Freihöhe, da der Schlüssel eine bestimmte Gesamthöhe (ca. 35,2 mm) für eine korrekte Anwendung benötigt.
