Selbsthemmende Unterlegschraube für Lösungsgreifwerkzeug für Kupplungsrad und Kontrollkopf

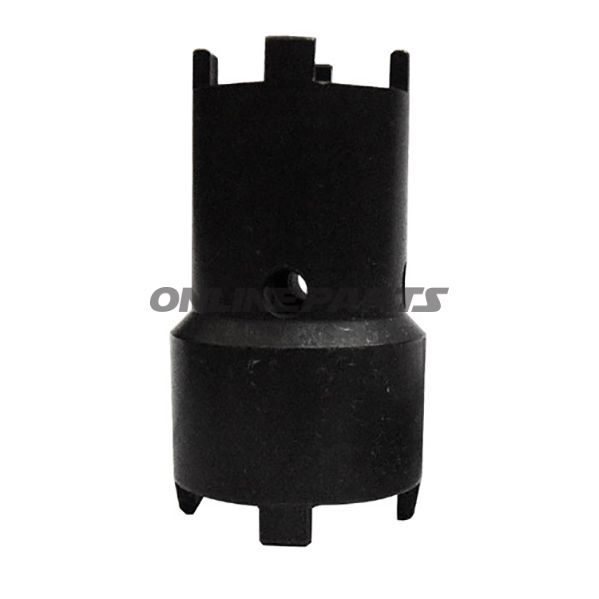

Produkt: Selbsthemmende Unterlegschraube JMP 20/24 mm von der Marke JMP (MPN: 722.44.62, GTIN: 4043981035988).
Dieses Spezialwerkzeug ist so konzipiert, dass es die sogenannten Kontrollkopfmuttern oder Sperrmuttern am Kupplungskursgriff greift und löst. Die Konstruktion mit vier Stift(en) ermöglicht eine gleichmäßige Kraftverteilung um die Nutungen/ Aussparungen der Muttern, was das Risiko von Rundlauf und Beschädigungen der Mutter im Vergleich zu ungenauen Griffen verringert.
- Funktion: Wird über die Muttern gelegt, so dass die Stifte in die Mutternutungen greifen. Überträgt das Drehmoment über einen 1/2" Antrieb zum An- oder Abdrehen.
- Anwendung: Geeignet für Motorradkupplungen und andere axiale Sperrmuttern, bei denen innere/äußere Durchmesser dem Werkzeugmaß entsprechen.
Material und mechanische Eigenschaften
Das Werkzeug besteht aus gehärtetem Stahl (typisch legierter Werkzeugstahl), um die notwendige Verschleißfestigkeit zu gewährleisten und Momentübertragung durch die Stifte ohne Verformung zu tolerieren. Die quadratische Form und Abmessungen der Stifte (Breite 2 / 2,5 mm, Höhe 5,1 mm) sind für eine präzise Passung in standardisierte Mutternutungen gewählt. Die Gesamthöhe und die äußeren Abmessungen sichern eine stabile Einführung und zentrierte Drehung.
Technische Maße und Passform
- Innendurchmesser (Anpassung): ca. 19 mm und 23 mm — entsprechend der Markenvariante 20/24 mm (die Angabe 20/24 mm beschreibt die beiden inneren Griffpositionen).
- Außendurchmesser: ca. 24,7 mm und 29,7 mm.
- Anzahl Stifte: 4 Stück, Form: quadratisch.
- Breite der Stifte: 2 mm und 2,5 mm (je nach Position).
- Höhe der Stifte: 5,1 mm.
- Gesamthöhe: 56,2 mm.
- Antriebstyp: 1/2" (Standard-Sechskant-/ Vierkantantrieb für Momentwerkzeug, z. B. Drehmomentschlüssel oder Ringschlüssel).
Kompatibilität und praktische Überlegungen
Passen Sie zu Muttern mit Innenrillen-/Nut-Dimensionen, die den angegebenen Stiftmaßen und Innendurchmessern entsprechen. Der 1/2"-Antrieb macht das Werkzeug kompatibel mit gängigen Ringschlüssel- und Drehwerkzeugsystemen in Werkstätten. Bei Verwendung empfehlen sich: gute Zentrierung sicherstellen, geeignete Momenteneinstellung verwenden, um eine Überlastung der Stifte oder Muttern zu vermeiden, und die Lager der Stifte auf Verschleiß vor dem Einsatz überprüfen.
Brand und Identifikation
Dieses Werkzeug stammt von JMP, bekannt für Handwerkzeuge und Spezialwerkzeuge für Motorradservice. Die Artikelnummer des Produkts (MPN 722.44.62) und GTIN 4043981035988 können bei Anfragen in Ersatzteil-Datenbanken und beim Abgleich der Kompatibilität herangezogen werden.
Abschließende Bemerkungen
Geometrie und Materialauswahl des Werkzeugs zielen darauf ab, einen präzisen Griff an Sperrmuttern zu ermöglichen, ohne diese zu verformen. Es eignet sich für Routine-Inspektionen und Reparaturen in Werkstätten, in denen eine korrekte Drehmomentverbindung und Momentkontrolle verfügbar sind.
