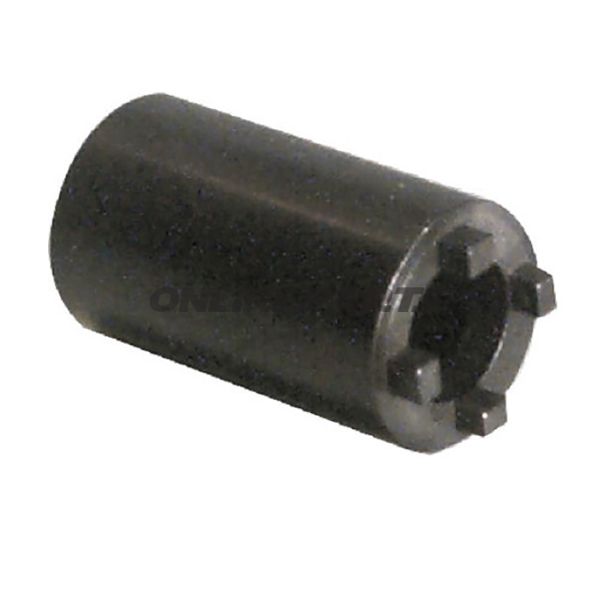

Selbsthemmende Bundmutter-Nuss JMP 17 mm für Druckverhältnis-Kurven
Produkt: Selbsthemmende Bundmutter-Nuss von JMP (MPN: 722.44.13, GTIN: 4043981035933). Das Werkzeug ist dafür ausgelegt, selbsthemmende Bundmuttern an Druckverhältnis-Kurven und ähnlichen Bauteilen zu lösen und zu montieren, bei denen Muttern im Inneren sitzen und der Zugang vom Enden der Welle erforderlich ist.
Funktion
- Das Werkzeug greift die Bundmutter mit vier Stiften, sodass das Drehmoment sowohl beim Lösen als auch beim Anziehen gleichmäßig übertragen wird.
- 1/2" (12,7 mm) Vierkant-Antrieb ermöglicht den Einsatz gängiger Drehmomentschrauber oder Schlagwerkzeuge mit passendem Adapter.
- Ausgelegt, im Inneren der Kupplungskurve zu arbeiten, ohne Flächen oder Dichtungen zu beschädigen, wenn es korrekt angewendet wird.
Materialien und Konstruktion
- JMP-Schlüssel werden typischerweise aus gehärtetem Werkzeugstahl gefertigt, um Haltbarkeit und Verformungsfestigkeit unter hohen Drehmomentanforderungen zu gewährleisten. Der Stahl wird bearbeitet und wärmebehandelt, um Form und Maß bei wiederholtem Gebrauch zu bewahren.
- Die Stiftform ist eckig, was die Belastung über eine größere Kontaktfläche verteilt als runde Stifte und das Abrollen der Mutternoberfläche reduziert.
- Die Oberfläche kann korrosionsgeschützt behandelt sein (z. B. Phosphatierung oder Nickel-/Chrom-Beschichtung), um die Lebensdauer unter Werkstattbedingungen zu verlängern; diese Behandlung reduziert Rostbildung bei Kontakt mit Öl und Feuchte.
Wesentliche technische Daten
- Innerer Durchmesser: 17,5 mm (passt zu Muttern mit nominell ca. 17 mm).
- Äußerer Durchmesser: 30 mm.
- Anzahl Stifte: 4, viereckig.
- Stiftbreite: 3,4 mm.
- Stifthöhe: 4,6 mm.
- Gesamthöhe des Werkzeugs: 60,3 mm.
- Antriebsart: 1/2″ Vierkant (12,7 mm).
Anwendungsbereiche und Kompatibilität
- In erster Linie zum Lösen und Montieren von selbsthemmenden Bundmuttern an Kupplungsstrukturen und ähnlichen innen montierten Muttern an Motorrädern und kleinen Motoren gedacht.
- Kompatibilität hängt von der genauen Form und Größe der Muttern ab; der innere Durchmesser des Werkzeugs von 17,5 mm sowie die Dimensionen der Stifte machen es geeignet für Muttern, die mit 17 mm und vier Eingriffspunkten angegeben sind.
- Verwenden Sie es zusammen mit geeigneten Drehmomentschlüsseln, Ratschen- oder Luft-/Handwerkzeugen mit 1/2″-Schnittstelle für sichere und kontrollierte Drehmomentübertragung.
Sicherheit und Anwendungstipps
- Überprüfen Sie, dass das Profil der Stifte zum Eingriff der Mutter passt, um Abrunden zu vermeiden. Bei Verschleiß der Stifte muss das Werkzeug ersetzt oder gewartet werden.
- Verwenden Sie stets das korrekte Drehmoment beim Montieren von selbsthemmenden Muttern – Überdrehmoment kann Muttern oder Gewinde beschädigen; Unterdrehmoment kann dazu führen, dass die Selbsthemmung nicht funktioniert.
- Bei Arbeiten in engen Räumen werden Verlängerungen oder passende Adapter für den 1/2″-Antrieb empfohlen, um unbeabsichtigtes Verdrehen des Werkzeugs zu vermeiden.
Identifikation: Das Werkzeug wird von JMP geliefert und mit der Herstellernummer (MPN) 722.44.13 und GTIN 4043981035933 identifiziert, was eine einfache Suche in Ersatzteilkatalogen und Werkstattskatalogen ermöglicht.
Hinweis: Die angegebenen Maße sind technisch bedingte Abmessungen des Herstellers. Messen Sie vor dem Einsatz die konkrete Muttern am aktuellen Produkt, um eine korrekte Passform sicherzustellen.
