Selbsthemmende Unterlegschraube - Spezialwerkzeug zum Entfernen von Radlager-Dichtungen (JMP)
Produkt: Selbsthemmende Unterlegschraube JMP 22 mm
Marke: JMP | MPN: 722.45.04 | GTIN: 4043981036022

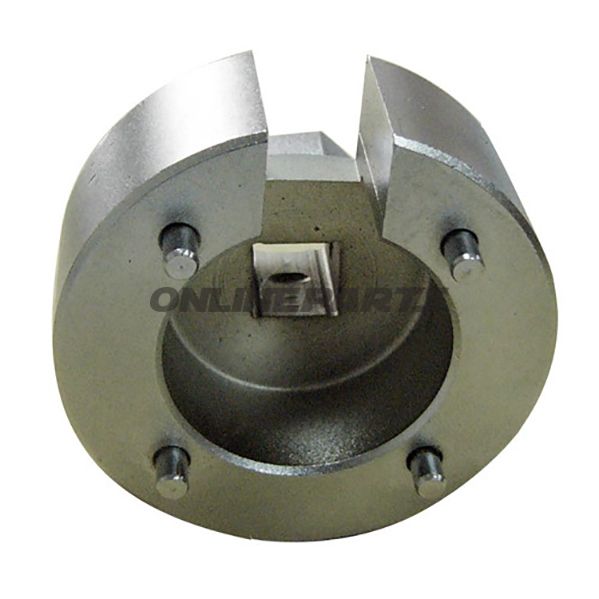

Dieses Spezialwerkzeug ist so konzipiert, dass es Abdeckungen/Simmeringe an Rad- und Radlagern enthält, deren Innengeometrie eine flach angelegte Vier-Pin-Verbindung zulässt. Das Werkzeug fungiert als 22 mm Unterlegschraube mit integrierten Stiften, die um den Innen-Durchmesser der Abdeckung zentriert werden und das Drehmoment von einem 3/8″-Antrieb übertragen.
- Primäre Funktion: Sichere und präzise Entfernung von Radlager-Simmering-Abdeckungen, ohne umliegende Komponenten oder die Kante der Abdeckung zu beschädigen.
- Anwendung: Geeignet für Motorräder wie z. B. Honda CR 250R und eine Reihe von KTM-Modellen sowie andere Anwendungen mit ähnlicher Abdeckungsgeometrie.
Materialauswahl und Konstruktion
Gehäuse und Antriebsfläche des Werkzeugs sind aus gehärtetem Stahl gefertigt, um den Belastungen beim An- und Abschrauben mit einem Drehmomentschlüssel oder stärkerem Handwerkzeug standzuhalten. Die runden Stifte sind dimensioniert und positioniert, um eine gleichmäßige Kraftübertragung zu gewährleisten und das Deformieren der Abdeckung zu minimieren. Material- und Wärmebehandlungswahl ist auf den Werkstattbetrieb und die übliche Wartung von Motorradrädern abgestimmt.
Technische Spezifikationen
- Innendurchmesser: 36,5 mm
- Außendurchmesser: 54,1 mm
- Anzahl Stifte: 4
- Stift-Breite: 3,4 mm
- Stift-Höhe: 4,7 mm
- Stift-Form: Rund
- Gesamthöhe: 36 mm
- Antriebstyp: 3/8″
Praxistipps für die Anwendung
- Sichern Sie eine korrekte Zentrierung der Stifte des Werkzeugs in den Innenrillen der Abdeckung, bevor der Antrieb aufgesetzt wird, um Ausgleiten und Beschädigungen zu vermeiden.
- Verwenden Sie beim Wiedermontieren geeignete Drehmomentbegrenzungen, um Lager- und Dichtflächen zu schützen.
- Überprüfen Sie, dass die Stiftdimensionen zur Abdeckung passen; dieses Modell hat Stifte mit einer Breite von 3,4 mm und einer Höhe von 4,7 mm.
- Der 3/8″-Antrieb macht das Werkzeug kompatibel mit gängigen Ringschlüssel-Sets und Ratschenschlüsseln, was im Werkstattbetrieb Flexibilität bietet.
Das Werkzeug wird unter der Bezeichnung von JMP (MPN 722.45.04, GTIN 4043981036022) geliefert, wodurch es leicht in Ersatzteilkatalogen und Werkstattlogistik identifiziert werden kann. Die Konstruktion und Abmessungsangaben machen es geeignet für professionelle Mechaniker und erfahrene Motorradfahrer, die Wartung und Austausch von Radlager- und Dichtkomponenten durchführen.
