Nippel 6 Mm A-Gew 1/4

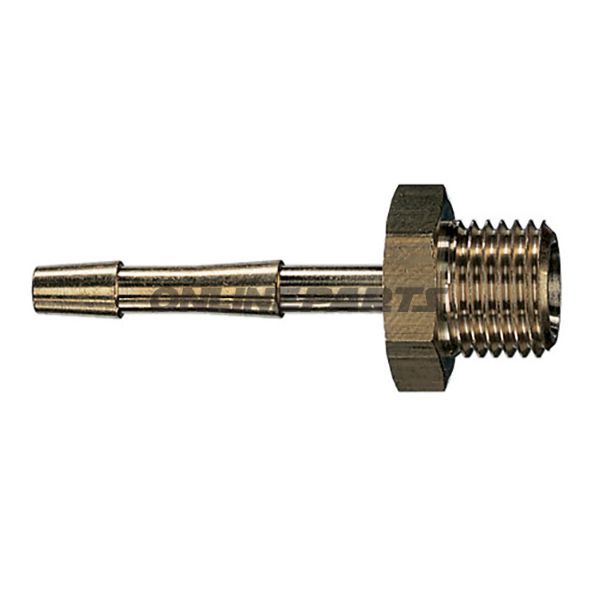

Nippel 6 mm A-GEW 1/4 — indsvejset schlauchtülle und fittingsnippel aus Messing

Produktübersicht: Diese Nippel von EWO (MPN: 656.09.81, GTIN: 4030875000528) ist eine indsweilsert schlauchtülle mit zylindrischem Außengewinde G 1/4 und einer Schlauchübergang zu 6 mm innerem Schlauch. Sie ist konzipiert für mechanische und pneumatische Installationen, bei denen eine robuste, maschinenartige Verbindung zwischen Schlauch und Gewinde-Komponente erforderlich ist.

• Material und Korrosionseigenschaften: Hergestellt aus Messing, das gute mechanische Festigkeit und vernünftige Korrosionsbeständigkeit in üblichen Umgebungen bietet. Messing eignet sich sowohl für Öl- als auch Luftanwendungen, bei denen keine aggressiven Chemikalien vorhanden sind.
• Gewinde und Dichtung: Außengewinde zylindrisch G 1/4 (A-GEW 1/4). G-Gewinde ist ein Schraubtyp mit zylindrischem Profil, der häufig in pneumatischen und hydraulischen Geräten verwendet wird. Verwenden Sie passende Dichtmittel oder Dichtung gemäß Installationsanforderungen, um Dichtheit bei druckträgeren Verbindungen sicherzustellen.
• Abmessungen und Schlüsselweite: Schlüsselweite 17 mm. Gesamtlänge 40,0 mm mit einer sekundären Längenmaße von 10,0 mm für Schlauchanschluss oder Abdichtungsfläche, was das Teil auch in zugänglichen Bereichen einfach montierbar macht.
• Schlauchanschluss: Passt zu LW-Schlauch Ø6 mm (Innendurchmesser 6,0 mm). Der Schlauch wird auf den glatten Teil des Nippels aufgeschoben und mechanisch durch Klemmband oder Schellen oder nach Schweißen/Einspritzung fixiert, je nach Montageprinzip.

Anwendungsbereiche: Geeignet für den Einsatz in pneumatischen Kreisen, Niederdruck-Hydraulik, Kraftstoff- und Ölltransport in nicht korrosiven Medien sowie für allgemeine technische Installationen an Motorrädern, Garagequipment und Werkstattsituationen, in denen G 1/4-Verbindungen und 6 mm Schläuche verwendet werden.

Funktionale Vorteile: Die Messingkombination aus Bearbeitbarkeit und dimensionsstabilität macht den Nippel einfach anzupassen und mit herkömmlichem Handwerkzeug (Schlüsselweite 17 mm) zu montieren. Die zylindrische G 1/4-Gewindung gewährleistet Kompatibilität mit Standard-G-Gewinde-Komponenten.

Montagehinweise: Sorgen Sie für eine korrekte Abdichtung am Gewindebereich – verwenden Sie PTFE-Tape oder geeignete Dichtungen gemäß Systemanforderungen. Wenn der Schlauch auf den Einschlag montiert ist, wird eine mechanische Fixierung mit Schellen oder Klemmen empfohlen, um Spiel bei Druckschwankungen zu vermeiden. Vermeiden Sie Kontakt mit stark ätzenden Flüssigkeiten ohne zusätzlichen Korrosionsschutz.

Kompatibilität und Identifikation: Das Produkt ist deutlich mit EWO als Hersteller gekennzeichnet. Verwenden Sie MPN 656.09.81 und GTIN 4030875000528 bei Bestellung oder Ersatzteilidentifikation, um korrekte Teilwahl sicherzustellen und Verwechslung mit ähnlichen Fittings zu vermeiden.

Kurz technische Übersicht:

• Material: Messing
• Gewinde: G 1/4 (zylindrisch)
• Schläucheinpassung: LW-Schlauch Ø6 mm (Innendurchmesser 6,0 mm)
• Schlüsselweite: 17 mm
• Länge 1: 40,0 mm
• Länge 2 (Schlauchanschluss/ Abdichtungsfläche): 10,0 mm
• Hersteller: EWO
• MPN: 656.09.81
• GTIN: 4030875000528

Sicherheit und Wartung: Überprüfen Sie regelmäßig auf Undichtigkeiten und mechanische Abnutzung in Verbindungen, insbesondere bei vibrationsempfindlichen Installationen. Bei Korrosion oder Verformung austauschen, um dauerhafte Betriebssicherheit zu gewährleisten.
