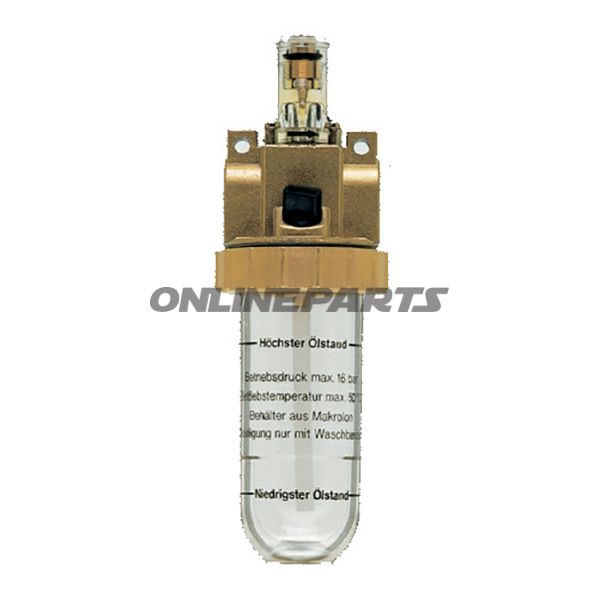

Nebelöl R 3/8 – Mist-/Nebel-Schmierungsgerät für pneumatische Systeme
Produktübersicht: EWO Nebelöler R 3/8 (MPN: 656.73.33, GTIN: 4030875000115) ist ein Durchfluss‑Mistölgerät für DN 8‑Anschlüsse. Er liefert fein dosiertes Öl in Form eines Nebels an rohrleitende pneumatische Ströme und an Einzelwerkzeuge, bei denen eine präzise Schmierung über längere Zeiträume erforderlich ist.
- Funktion: Eine Nadelförderung dosiert Öl in den durchströmenden Druckluftstrom, sodass das Öl als feiner Nebel (Mist) statt als große Tropfen verteilt wird. Dadurch erfolgt eine gleichmäßige Schmierung von Zylindern, Ventilen und Lagern in pneumatischen Systemen, ohne die Bauteile zu übersättigen.
- Anwendung: Inline auf der G 3/8‑Anbindung in der Druckluftleitung montiert. Geeignet für Fertigung, Wartung und Werkstätten, in denen pneumatische Werkzeuge und Komponenten eine kontinuierliche, kontrollierte Schmierung erfordern.
Materialien und Konstruktion: Das Gehäuse besteht aus gussaluminiumsroh cast, was mechanische Stabilität und Vibrationsbeständigkeit bietet. Der Behälter ist aus transparentem Polycarbonat gefertigt, sodass der Flüssigkeitsstand visuell ablesbar ist. Polycarbonat wurde aufgrund seiner Schlagfestigkeit und Temperaturbeständigkeit innerhalb des spezifizierten Betriebsbereichs ausgewählt.
- Behälter: Polycarbonat, unter Druck nachfüllbar. Effektives (benutzbares) Volumen: ca. 40 cm³.
- Dichtungen/Zubehörteile: Kunststoffbehälter wird mit Dichtungen geliefert; diese Teile können bei Bedarf separat ausgetauscht werden.
- Ventil: Nadelführung zur Öldosierung, ausgelegt auf hohe Tropfengenauigkeit über längere Betriebszeiten.
Technische Daten:
- Anschluss: G 3/8 (passt zu Standard-G-Gewinden)
- Nennweite: DN 8
- Maximaler Betriebsdruck: 16 bar
- Betriebstemperatur: 0 °C bis 50 °C
- Durchfluss bei 6 bar: 70 m³/h
- Abmessungen (Ø x H): 56 x 170 mm
Praxistipps für Monteure und Mechaniker:
- Montageort: Typischerweise downstream nach Filter und Regler, aber upstream für das Werkzeug/den Aktuator, der geschmiert werden soll.
- Justierung: Die Nadelsstellung muss nach dem Schmierbedarf der Bauteile eingestellt werden; für gröbere oder feinere Nebel wird die Dosierung schrittweise angepasst und im Betrieb getestet.
- Wartung: Füllstand und Dichtheitsintegrität regelmäßig prüfen. Polycarbonat ist robust, sollte aber vor direkter Sonnenstrahlung und aggressiven Chemikalien geschützt werden.
- Sicherheit: Die Anlage darf keinen Temperaturen unter 0 °C oder über 50 °C ausgesetzt werden; Überschreitungen können Dichtungen und den Polycarbonatbehälter beeinträchtigen.
Identifikation und Rückverfolgbarkeit: Das Produkt wird von EWO vermarktet und kann eindeutig mit MPN 656.73.33 und GTIN 4030875000115 identifiziert werden, was die Bestellung von Ersatzteilen wie Kunststoffbehälter mit Dichtung erleichtert.
Schlussfolgerung: EWO Nebelöler R 3/8 ist ein kompaktes, mechanisches Mist-Ölgerät mit Zinkgehäuse und Polycarbonatbehälter, ausgelegt für kontrollierte Öldosierung in pneumatischen Systemen bis zu 16 bar. Durch seine einfache Konstruktion und die austauschbaren Behälterkomponenten eignet es sich besonders für Werkstattumgebungen, in denen Betriebssicherheit und einfache Wartung Priorität haben.
