Nebeloeler R 1/2

Nebellöser R 1/2" (DN 15) zur kontinuierlichen Öldosierung

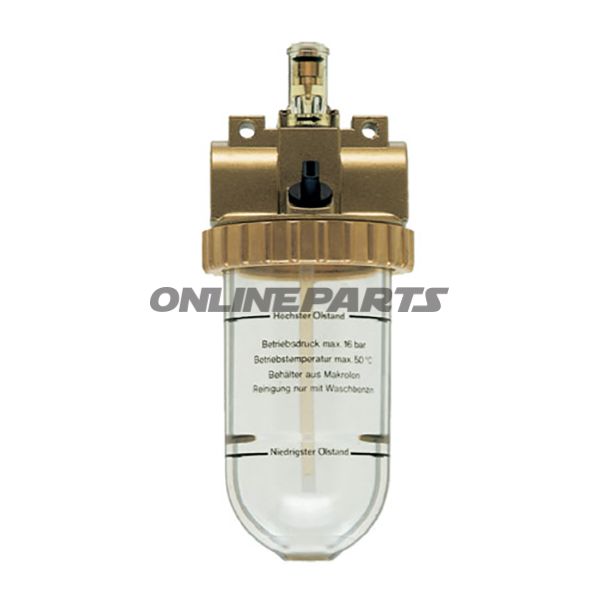

Produkt: Nebellöser R 1/2 Zoll von EWO (MPN: 656.73.41, GTIN: 4030875000122). Ein Durchfluss‑Mist‑Öl‑Lösungen zur präzisen Dosierung von Öl in pneumatischen Systemen oder Luftführungen.

Funktion und Anwendung

Der Nebellöser erzeugt direkt im Durchflussabschnitt (DN 15) einen feinen Öl‑Nebel (Mist), der eine kontinuierliche Schmierung von luftgetriebenen Bauteilen wie Zylindern, Ventilen und Lagern ermöglicht. Er ist darauf ausgelegt, über lange Betriebszeiträume eine konstante Tröpfchengröße und Dosierung mittels einer Nadelfeinstellvorrichtung der Ölblasung zu gewährleisten. Die Öldosierung kann unter Druck nachgefüllt werden, was die Wartung erleichtert, ohne die Luftzufuhr zu unterbrechen.

Materialien und Bauweise

• Gehäuse: Druckguss Zink (Zinkdruckguss), gewählt für gute mechanische Festigkeit und Vibrationsbeständigkeit.
• Behälter: Kunststoff (Polycarbonat) — transparent/transluzent für einfache visuelle Kontrolle des Ölstands. Polycarbonat bietet gute Schlagfestigkeit und chemische Beständigkeit gegenüber üblichen Schmiermitteln.
• Nadelfestventil: Mechanische Ventil zum präzisen Dosieren und stabiler Tröpfchenbildung über lange Zeiträume.

Technische Daten

• Anschluss: G 1/2 (1/2 Zoll)
• Nominargest Größe: DN 15
• Max. Betriebsdruck: 16 bar
• Betriebstemperatur: 0 °C bis 50 °C
• Durchflussrate bei 6 bar: 260 m³/h
• Abmessungen (Ø x H): 87 x 211 mm
• Nützbares Behältervolumen: 135 cm³

Praktische Eigenschaften und Vorteile

• Nachfüllung unter Druck reduziert Ausfallzeiten bei Service und Wartung.
• Transparenter Polycarbonatbehälter ermöglicht schnelle visuelle Kontrolle des Ölstands ohne Demontage.
• Nadelfestventil sorgt für gleichmäßige Tropfenbildung und somit stabile Schmierung über längere Zeiträume.
• Kompakte Bauform und G 1/2‑Anschluss passen direkt in Standard‑Pneumatikinstallationen für DN 15.

Kompatibilität und Anwendungsbereiche

Geeignet für pneumatische Steuersysteme, Industrielle Luftwerkzeuge, Luftmotoren und andere Komponenten, bei denen eine feine Öldosierung erforderlich ist. Die Materialwahl (Zinkgehäuse, Polycarbonatbehälter) ist für die meisten konventionellen Schmieröle geeignet; bei Verwendung aggressiver oder ungewöhnlicher Flüssigkeiten ist vor der Montage eine Kompatibilitätsprüfung erforderlich.

Identifikation

Hersteller: EWO. Artikelnummer/MPN: 656.73.41. GTIN/EAN: 4030875000122 — diese Informationen können bei Bestellung oder Identifikation in Ersatzteillisten verwendet werden.

Hinweise zur Installation und Sicherheit

• Im Luftkanal mit korrekter G 1/2‑Anschlussführung und in Richtung des Fließwegs montieren.
• Beachten Sie den maximalen Betriebsdruck von 16 bar und den angegebenen Betriebstemperaturbereich (0–50 °C).
• Überprüfen Sie regelmäßig Ölstand und Dichtflächen; ersetzen Sie den Polycarbonatbehälter bei Rissen oder Beschädigungen.
