Nato Steckdose

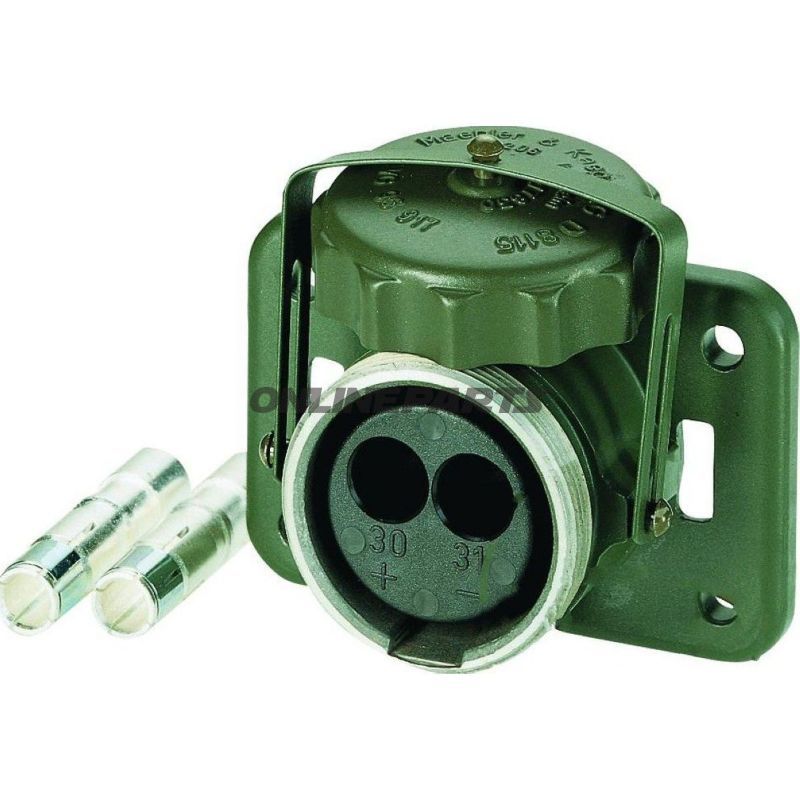

NATO-Steckdose für 24‑V‑Fahrzeuge – Metall, 2‑polig, Schraubmontage

Diese NATO-Steckdose (GTIN: 4026736035730, MPN: 146.79.84) ist eine 2‑polige Ausführung aus Metall, ausgelegt für 24‑V‑Anlagen und bestimmt für zuverlässige Verbindungen in militärischen Fahrzeugen und vergleichbaren Anwendungen. Das Produkt wird mit Schraubkappe und einem Kontaktträger aus Thermoplast geliefert und ist nach Prüfzeichen VG 96 917 A‑002 zertifiziert, was die Eignung für den Einsatz in Bundeswehr-Fahrzeugen ausweist.

Funktion

• Stellt mechanische und elektrische Verbindung zwischen verkabelten Systemen in Fahrzeugen mit 24‑V‑Versorgung her.
• Die Schraubkappe schützt die Kontaktflächen vor Schmutz und mechanischer Beanspruchung, wenn der Stecker nicht in Gebrauch ist.
• Der thermoplastische Kontaktträger gewährleistet korrekte Positionierung der eingesetzten Kontakte und elektrische Isolation zwischen den Polen.

Materialien und Aufbau

• Äußere Teile aus Metall: Robuste Konstruktion mit guter mechanischer Festigkeit und Dauerhaftigkeit bei Vibrationen und mechanischer Belastung.
• Kontaktträger aus Thermoplast: Wärmebeständiges und elektrisch isolierendes Material, das das Kurzschlussrisiko verringert und eine stabile Kontaktführung bietet.
• Schraubbasiertes Montagesystem: Einfache und sichere Befestigung am Fahrzeugchassis oder an einer Montageplatte.

Technische Daten

• Polzahl: 2 (2‑polig)
• Nennspannung: 24 V
• Dauerstrom: 20 A
• Kabelanschluss: Ausgelegt für Kontakte/Kabel bis 50 mm²
• Montageart: Verschraubt
• Zertifizierung: VG 96 917 A‑002 (in den Produktdaten angegeben)

Kompatibilität und Anwendung

• Konzipiert für den Einsatz in militärischen Fahrzeugen, kann jedoch in anderen 24‑V‑Systemen verwendet werden, in denen dieselben mechanischen und elektrischen Anforderungen vorliegen.
• Die Dimensionierung für Kabelquerschnitt 50 mm² und den maximalen Dauerstrom von 20 A ist in Bezug auf das spezifische Systemlastprofil zu überprüfen.

Praktische Hinweise

• Stellen Sie beim Verschrauben das korrekte Anzugsmoment sicher, um lose Verbindungen oder Gewindeschäden zu vermeiden.
• Der Thermoplastteil kann empfindlich gegenüber sehr hohen Temperaturen sein; der Montageort sollte unter Berücksichtigung von Wärmeabfuhr und Wartungszugänglichkeit gewählt werden.
• Überprüfen Sie, dass die angegebene Zertifizierung und die elektrischen Spezifikationen mit den Systemanforderungen und geltenden Installationsnormen übereinstimmen.

Produktidentifikation: MPN 146.79.84, GTIN 4026736035730. In den Produktdaten ist keine Marke angegeben.
