Nadelkranz Ntnkj32x38x20s

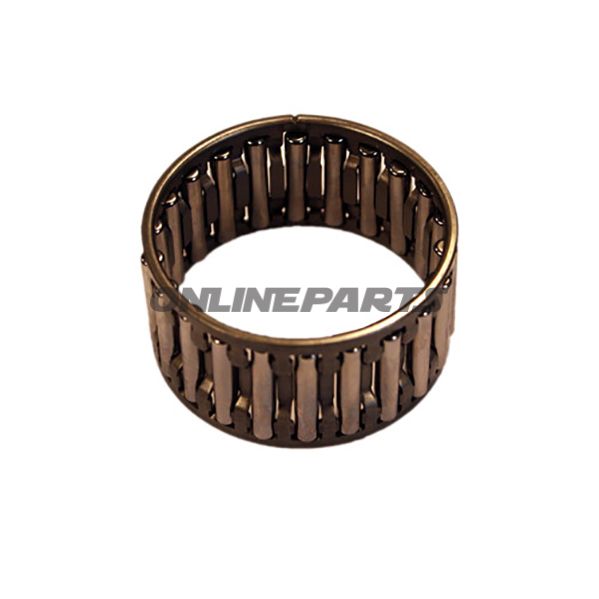

Nadellager für Wellenverbindung – NTN KJ32X38X20S

Dieses Nadellager von NTN mit MPN 742.32.39 (GTIN: 4547359087024) ist eine rollende Lagerbaugruppe, die dazu dient, radiale Belastungen in engen Montageräumen zu tragen, typischerweise verwendet in Motorradgetrieben, Schwingen und Motor-/Getriebebaugruppen, bei denen der Raum für das Lager begrenzt ist.

Funktion

• Ein Nadellager überträgt radiale Kräfte zwischen inneren und äußeren Komponenten durch lange, schlanke Wälzelemente — Nadeln —, was eine hohe Tragfähigkeit bei geringer Querschnittsdimension ermöglicht.
• Dieses Modell hat kein Innen- oder Außenlaströhrchen (offene Bauweise), was es geeignet macht, wenn das Lager direkt im Gehäuse oder auf der Welle sitzt und Schmierung sowie Reinigung durch den Zugriff zum Lager erleichtert werden.
• Standardspiel bedeutet eine normal von der Fabrik eingestellte Toleranzierung für allgemeine mechanische Anwendungen, nicht speziell angepasst an extrem enge oder weite Freigaben.

Materialien und Konstruktionsmerkmale

• Wälzelemente (Nägel) und Laufbahnen bestehen aus gehärtetem Wälzstahl, der gute Verschleißfestigkeit und Ermüdungsresistenz unter wechselnden Belastungen bietet.
• Die Bauweise ist offen (keine Dichtlippe), was bedeutet, dass das Lager von externer Schmierung (Fett oder Öl) und Schutz gegen Verunreinigungen in der Umgebung abhängig ist.
• Die kompakte, zylindrische Bauweise reduziert die Querschnittsfläche im Vergleich zu Kegel- oder Kugellagern und ist daher technisch sinnvoll, wenn der Montageraum begrenzt ist.

Technische Abmessungen

• Innendurchmesser (ID): 32 mm
• Außendurchmesser (OD): 38 mm
• Breite: 20,5 mm
• Dichtungen: Keine (offen)
• Spiel: Standard

Anpassung und Anwendungstipps

• Montieren Sie das Lager in eine passende Press-Fit in Gehäuse oder auf der Welle, um eine korrekte Belastungsverteilung sicherzustellen — Nadellager tragen primär radiale Kräfte und sind nicht für hohe axiale Belastungen ohne zusätzliche Komponenten ausgelegt.
• Da das Lager offen ist, ist regelmäßige Schmierung und Schutz vor Schmutz und Feuchtigkeit erforderlich, um eine erwartete Lebensdauer zu gewährleisten. Verwenden Sie Schmiermittel entsprechend der Betriebstemperatur und der Belastung der Anwendung.
• Kontrollieren Sie Achse und Gehäuse-Toleranzen vor der Montage, um ein korrektes Eingreifen zu erreichen und eine Überbelastung der Nadeln durch ungleichmäßige Kontaktflächen zu vermeiden.

Kompatibilität und Anwendungsbereiche

• Geeignet für Motorradgetriebekomponenten, Schwingen, Ritzel-/Kettenwellen und andere mechanische Baugruppen mit begrenztem Montageraum.
• Vorab technische Prüfung von Abmessungen und Belastungen erforderlich, um sicherzustellen, dass dieses Nadellager den Anforderungen der spezifischen Montage entspricht.

Marke und Nachverfolgbarkeit

Das Produkt wird von NTN geliefert, einem etablierten Lagerhersteller. Die Informationen MPN 742.32.39 und GTIN 4547359087024 können verwendet werden, um die Kompatibilität zu prüfen und das original Produkt in Ersatzteilkatalogen nachzuverfolgen.

Technische Daten (Zusammenfassung)

Kontakt die standardtechnische Dokumentation oder NTN's Lagerdatenblatt für detaillierte Toleranzen und Belastungstabellen bei Bedarf zur Dimensionierung in kritischen Anwendungen.
