Nachfolgende Justiersatz für KNOTT Trommelbremsen (4-teilig)
Dieser Satz ist ein nachfolgender Justiersatz für KNOTT-Trommelbremsen, konzipiert für mechanische Nachspannung und Feinjustierung der Bremsbacken in Trommelbremsen-Einheiten 160 x 35 mm und 200 x 50 mm. Der Satz eignet sich für Fachkräfte und ist für den Einsatz bei Service und Wartung von Anhänger- und Motorboot-Bremsen vorgesehen, bei denen KNOTT-Komponenten verwendet werden.

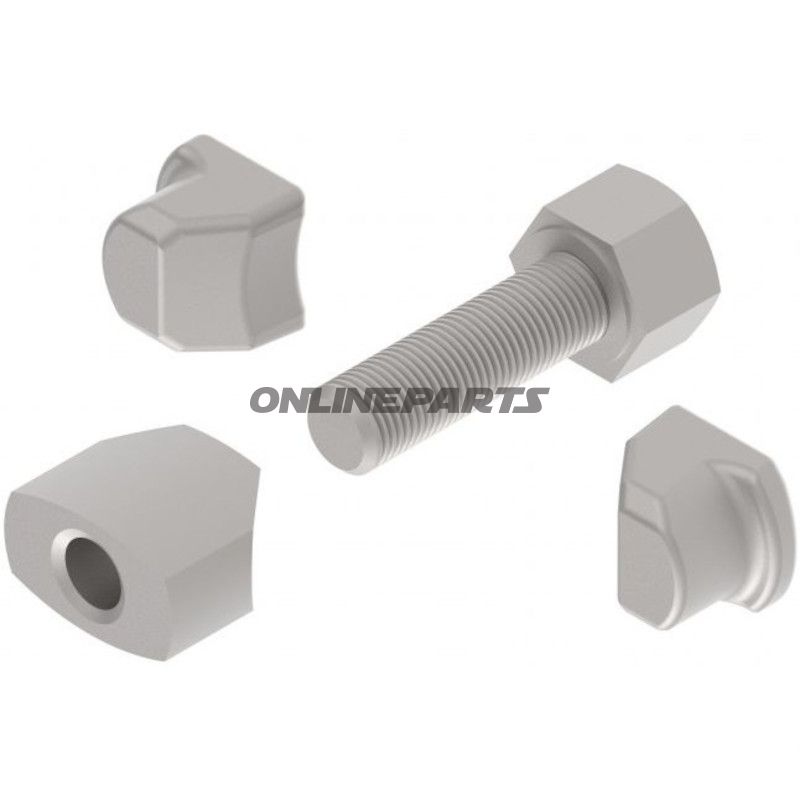

Inhalt und Funktion
- 2 x Justierschrauben (Nachstellbolzen) — verwendet zur schrittweisen Änderung der Bremsbackenposition und Kompensation von Verschleiß.
- 1 x Justierkeil — überträgt die Rotationsbewegung vom Bolzen in eine lineare Bewegung und hält den korrekten Abstand zwischen Backen und Trommel fest.
- 1 x Unbrako-Schraube (Sechskantschraube) — sorgt für mechanische Verriegelung des Justiermechanismus nach der Einstellung.
Materialien und Eigenschaften
Die einzelnen Teile bestehen aus Stahlegeringen mit Oberflächenbehandlung, die Korrosion bei normaler Anwendung verhindern. Justierschrauben und -schraube sind bearbeitet, um eine präzise Gewindeführung und stabile Verriegelung ohne Spiel zu gewährleisten. Der Keil ist so dimensioniert, dass er die Belastung gleichmäßig auf die Justierflächen verteilt, wodurch das Risiko lokaler Verformungen reduziert wird und wiederholte Genauigkeit bei mehreren Einstellvorgängen sichergestellt wird.
Technische Anwendung und Kompatibilität
Der Satz ist für KNOTT-Trommelbremsen mit Abmessungen 160 x 35 mm und 200 x 50 mm spezifiziert und ersetzt die entsprechenden originalen Nachstellteile in diesen Abmessungen. Er wird typischerweise bei Serviceeinsätzen verwendet, wenn die Bremsbacken Verschleiß aufweisen oder Bremskomponenten ausgetauscht werden, die eine Neukalibrierung erfordern.
Praktische Vorteile
- Ermöglicht eine präzise manuelle Nachjustierung ohne Spezialwerkzeug außer gängigen Inbusschlüsseln.
- Robuste Bauweise gewährleistet Stabilität bei wiederholtem Einsatz und hohen Temperaturen aus dem Bremssystem.
- Die Bauteile sind so dimensioniert, dass sie direkt in vorhandene KNOTT-Justierstandards für die angegebenen Trommeltypen montiert werden können.
Identifikation
Produktnummer (MPN): 338.04.11
GTIN: 76679614
Hinweise zur Montage
Beim Montieren wird empfohlen, berührte Kontaktflächen von Schmutz und Bremsenresten zu reinigen, Gewinde auf Beschädigungen zu prüfen und das richtige Drehmoment beim Festziehen der Unbrakoschraube anzuwenden, um Überdrehen zu vermeiden. Die Nachjustierung sollte durch Drehen der Trommel überprüft werden, um einen reibungslosen Betrieb und korrekte Spiel zwischen Backe und Trommel sicherzustellen.
Bei Unsicherheiten bezüglich der Kompatibilität mit bestimmten KNOTT-Teilenummern oder Fahrzeuganwendungen sollten Teile und Abmessungen mit der Hersteller-Ersatzteilbasis oder technischer Dokumentation abgeglichen werden.
