Multifunktionsrelaisoder 1084600

Multifunktion Relais 4-polig, 12 V für Fahrzeuginstallation

Produkt: Multifunktionsrelais MQ (Meyle) – ArtikelNr. 108.00.85 (früher Referenz 1084600). GTIN: 4040074156674.

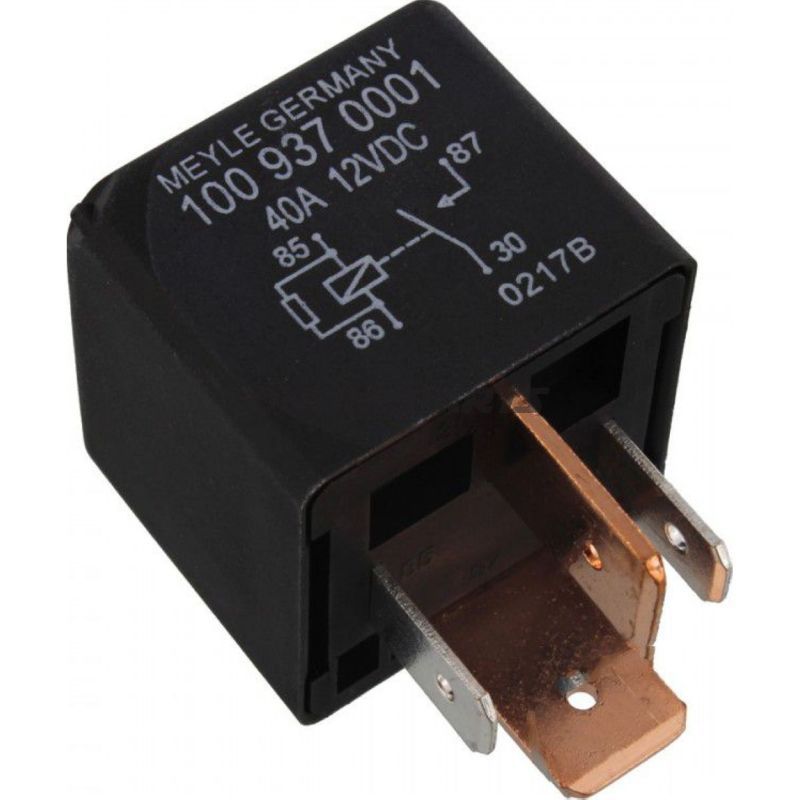

Dieses Multifunktionsrelä von Meyle ist ein kompaktes 4-poliges Relais, das für 12-V-Systeme in Motorrädern und anderen Fahrzeugen vorgesehen ist, bei denen eine einzige Einheit mehrere elektrische Stromkreise steuern oder als Ersatz für originale Relais mit ähnlichen Abmessungen dienen soll. Das Relais verfügt über eine Schließfunktion ( schließt den Kreislauf bei Aktivierung ) und eine Leistungsangabe, die einer Ladekapazität von bis zu 480 W entspricht.

Funktion und Anwendung

• 4-poliges Relais mit Schließfunktion, verwendet zur Steuerung von Lastströmen in 12-V-Systemen.
• Geeignet als Ersatzrelais in elektrischen Kreisen, bei denen Platz knapp ist und mehrere Pole benötigt werden.
• Kann zur Steuerung von z.B. Hupe, zusätzlichem Licht, Ventilatoren oder anderen Verbrauchern verwendet werden, abhängig vom Schaltungsdesign des Fahrzeugs.

Materialien und mechanische Eigenschaften

Das Relais ist in einem kompakten Gehäuse mit den Abmessungen ca. 28 x 28 x 25 mm gefertigt, was die Montage in engen Installationen erleichtert. Die Anschluss-Technik besteht aus zwei Flachkontakten zu 6,3 mm und zwei zu 9,5 mm, die standardisierte Schnellverbindungen für Fahrzeugreläer darstellen. Kontaktmaterialien und interne Bauteile sind so ausgelegt, dass eine Dauerbelastung bis zu 40 A liefert, was einer maximalen Belastungskapazität von ca. 480 W bei 12 V entspricht.

Technische Spezifikationen

Kompatibilität und Montagehinweise

• Prüfen Sie, ob die physischen Maße und Anschlussgrößen mit dem Originalrelais oder dem Halter übereinstimmen, in dem das Relais sitzen soll.
• Das Relais ist für den direkten Ersatz in Schaltungen vorgesehen, die eine 4-polige Endschaltfunktion bei 12 V und maximal 40 A Last erfordern.
• Bei Montage in vibrationsbelasteten Umgebungen ist eine ordnungsgemäße Befestigung und ggf. Dämpfung ratsam, da das Gehäuse kompakt ist und kein zusätzliches Haltewerkzeug geliefert wird.
• Die Verkabelung sollte mit korrekt dimensionierten Kabeln und Sicherungen gemäß den elspezifikationen des Fahrzeugs erfolgen.

Technische Vorteile und Einschränkungen

• Vorteil: Kompakte Bauform (28 × 28 × 25 mm), geeignet für enge Installationen.
• Vorteil: Standardisierte Flachkontakte (6,3/9,5 mm) für einfachen Austausch ohne Spezialwerkzeug.
• Einschränkung: Keine beiliegende Montageshalterung — benötigt eine passende Befestigung in der Installation.
• Einschränkung: Ausgelegt für 12-V-Systeme; Einsatz bei anderen Spannungen ohne weitere Anpassung nicht empfohlen.

Das Relais wird von Meyle geliefert und trägt die Hersteller-Artikelnummer 108.00.85. Die GTIN 4040074156674 kann zur eindeutigen Identifikation bei Teileanfragen und Ersatzteilabgleich verwendet werden.
