Multifunktionsrelais

Multifunktionsrelais (5-polig, 12 V) zur Steuerung elektrischer Kreise

Produkt: Multifunktionsrelais MQ von Meyle (MPN: 108.02.15, GTIN: 4040074129029). Dies ist ein kompaktes 5-poliges Relais für 12-V-Systeme, vorgesehen für den Einsatz in Fahrzeuginstallationen, bei denen mehrere Funktionen oder Kreise über eine einzige Einheit gesteuert werden sollen.

Funktion

• Das Relais fungiert als Multifunktions-Schaltelement, das je nach Fahrzeug- oder Geräteverkettung unterschiedliche Kontaktkonfigurationen übernehmen kann. Typischer Einsatz ist das Umlegen von Zündung, Steuerschaltungen, Startkreis oder andere Verbraucher, bei denen eine kompakte 5-polige Einheit praktisch ist.
• Schaltausführung mit Kontaktterminalen bezeichnet als 15 / 50 / 75, was eine einfache Anpassung an vorhandene Standardinstallationen in Autos und Motorrädern ermöglicht.

Technische Eigenschaften

• Betriebsspannung: 12 V.
• Anzahl der Pole: 5 (Multifunktion).
• Nennbelastung: angegeben als 20/40 A je nach Funktion und Anschluss.
• Innere Widerstand: ca. 680 Ohm.
• Temperaturbereich: -40 °C bis +85 °C, geeignet für sowohl niedrige als auch hohe Umgebungstemperaturen im Motorraum oder Steuergehäusen.
• Abmessungen (L×B×H): 23 × 15 × 26 mm — sehr kompakte Bauform zur Montage in beengten Räumen.

Elektrische und mechanische Anschlüsse

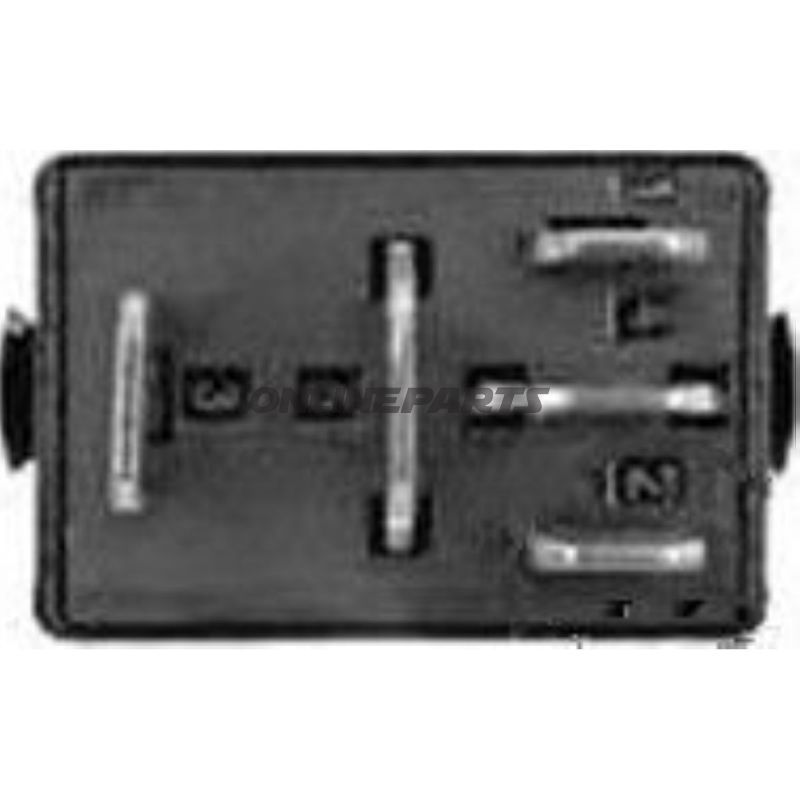

• Anschlusstypen: drei Pole mit 4,8 mm breiten Steckern und zwei Pole mit 6,3 mm Steckern. Dies entspricht üblichen, standardisierten Flachsteckern in Fahrzeugeinbauten, was Austausch und Kabelverlegung erleichtert.
• Das Relais wird ohne Halter geliefert; planen Sie die Montage mit passenden Clips oder Montageplatz in Sicherungs-/Reläskasten.

Materialwahl und Haltbarkeit

• Gehäuse und Kontakte sind so ausgeführt, dass sie typischen Vibrations- und Temperatureinwirkungen in Fahrzeugen standhalten. Der breite Betriebstemperaturbereich weist auf Materialwahl und Dichtung hin, die Kondensation und Temperaturschwankungen bewältigen.
• Die Abmessungen der Kontakte und die spezifizierte Belastungsfähigkeit entsprechen Standard-Kupferlegierungen und Beschichtungen, die in Autobelägen verwendet werden, um niedrige Übergangswiderstände und Oxidationsbeständigkeit bei korrekten Strombedingungen sicherzustellen.

Kompatibilität und Anwendungsbereiche

• Geeignet für 12-V-Systeme in Personenwagen, Lieferwagen und Motorrädern, in denen eine 5-polige Multifunktionsrelais-Funktion benötigt wird.
• Terminal- und Dimensionsabgleich macht es zu einer direkten Ersatzlösung in Installationen, die Standard-4,8-mm- und 6,3-mm-Flachstecker sowie die genannten 15/50/75-Kontakte verwenden.
• Da das Relais kompakt ist, eignet es sich besonders für enge Reläkästen oder Nachrüstungen, bei denen Platz begrenzt ist.

Sicherheits- und Montagehinweise

• Überprüfen Sie immer den Kabelquerschnitt und die Sicherungsgrößen in Bezug auf die angegebene Last (20/40 A), um eine Überlastung des Kabelnetzes zu vermeiden.
• Sorgen Sie für eine korrekte Befestigung im Montagebereich; das Relais wird ohne Halter geliefert, verwenden Sie geeignete Clips oder Relähalter gemäß Herstellerempfehlungen.
• Beim Austausch: Vergleichen Sie MPN (108.02.15) und GTIN (4040074129029) mit der vorhandenen Einheit, um die Kompatibilität mit dem Fahrzeugkreis sicherzustellen.

Weitere Informationen

Das Produkt wird unter der Marke Meyle vermarktet, wie im Produktnamen und in den Herstellerinformationen angegeben. Die technische Datentabelle zeigt Standardparameter für die elektrische Kapazität des Relais und die Montagebedingungen. Für den Einsatz in kritischen Systemen wird empfohlen, die aktuellen Installationsanforderungen in der Servicemanual des Fahrzeugs zu prüfen.
