Multifunktionsrelais

Multifunktionsrelais 4-polig für 12 V-Systeme – universelle Funktion zur Steuerung von Stromkreisen

Produktübersicht: Dieses Multifunktionsrelais (Relaisnummer: 460, MPN: 108.02.46, GTIN: 4026736422233) ist ein 4-poliges, 12 V Relais mit eingebautem Widerstand, ausgelegt zur Steuerung von Öffner-/Schließkontakten im elektrischen System des Fahrzeugs. Das Relais liefert eine Schließ-/Kontaktfunktion und ist ausgelegt, Lasten bis 60 A zu handhaben.

Funktion und Anwendung: Die primäre Funktion des Relays besteht darin, Strom in einer Schaltung durch eine Steuerspule zu trennen oder zu verbinden, wodurch eine Fernsteuerung von Hochstromkomponenten wie Startmotoren, Heizkörpern, Pumpen oder Ventilatoren ermöglicht wird. Die 4-polige Ausführung bietet Flexibilität für Einzel- und Mehrfachverbindungen, bei denen mehrere Kreise über die Kontakte des Relais geschaltet oder weitergeführt werden können.

• Spannung: 12 V, geeignet für Standard-Motorcycle- und Auto-Installationen mit 12 V Elektriksystem.
• Kontaktfunktion: Schließkontakt (closing), geeignet für Situationen, in denen das Relais den Kreis bei Aktivierung schließt.
• Belastungsfähigkeit: 60 A max. Kontaktbelastung — gibt die nominell maximale Stromaufnahme am belasteten Kontakt unter normalen Betriebsbedingungen an.

Materialien und Konstruktionsdaten: Das Relais verfügt über eine kompakte Bauweise aus Kunststoff und Metall, optimiert für minimalen Platzbedarf und geringes Gewicht. Die Maße betragen 25,9 mm Breite, 24,9 mm Höhe und 25,9 mm Tiefe, bei einem Gewicht von ca. 37 g. Eingebauter Widerstand in der Spule sorgt für stabilen Betrieb und verringert Stör-/Schwingungsprobleme in der Steuerspule.

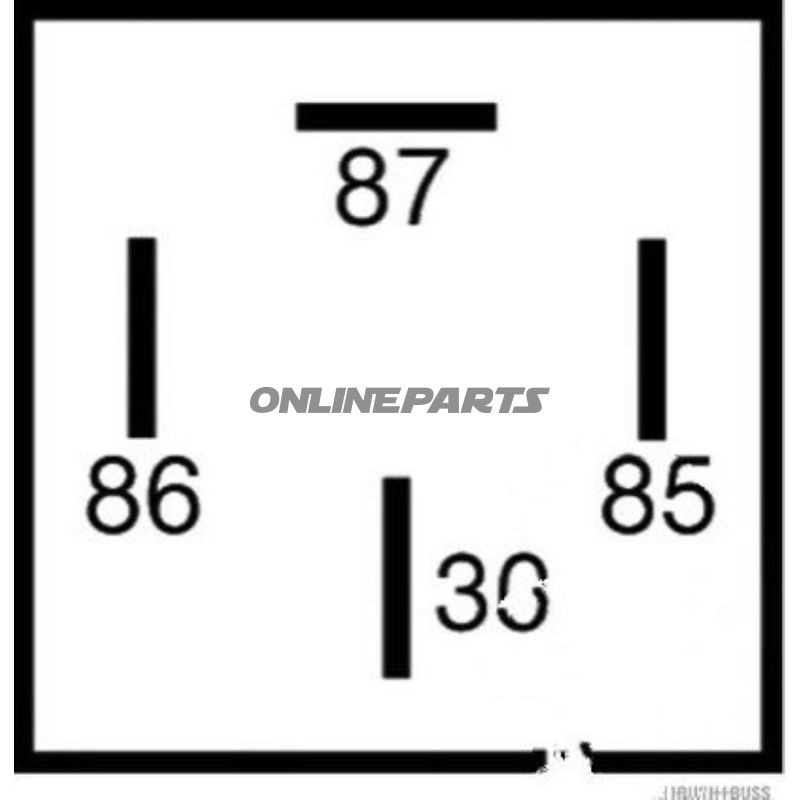

Elektrische und mechanische Anschlüsse: Verbindungstechnik: zwei Anschlüsse à 6,3 mm und zwei Anschlüsse à 9,5 mm, entsprechend gängigen Flachsteckverbindungen (festes männliches Spade-Terminal). Es sind standardmäßig keine Halter-/Montagebügel enthalten.

Temperatur- und Betriebsbedingungen: Betriebstemperaturbereich ist von -40 °C bis +90 °C spezifiziert, deckt damit die meisten klimatischen und motormäßigen Umgebungen ab, in denen Vibrationen und Temperaturänderungen auftreten. Die Reläkonstruktion eignet sich für die Montage in engen Räumen und unter Motorhaubenbedingungen; bei direkter Wasserstrahlung und starkem Schmutzschutz ist zusätzliche Abdeckung zu empfehlen.

Kompatibilität und Anwendungsüberlegungen: Das Relais wird breit in Fahrzeuganwendungen eingesetzt, bei denen eine 12 V, 4-polige Schließ-Funktion und hohe Stromkapazitäten erforderlich sind. MPN 108.02.46 und GTIN 4026736422233 können zur Verifizierung der korrekten Ersatzteilzuordnung bei Service und Reparatur herangezogen werden. Prüfen Sie stets Schaltungsplan und Sicherungsdimensionen vor der Installation, um korrekte Schutzeinrichtungen sicherzustellen und Überlastung von Kabeln oder anderen Komponenten zu vermeiden.

Technische Daten (ergänzend):

Hinweis: GTIN 4026736422233 und MPN 108.02.46 sollten bei Bestellungen verwendet werden, um korrekte Ersatzteilinformationen sicherzustellen. Die Produktbezeichnung entspricht einer deutschen Beschreibung wie "Multifunktionsrelais" und eignet sich für technischen Service und Wartung in Fahrzeugen mit 12-V-Elektro-Systemen.
