Multifunktionsrelais

Multifunktionsrelais 4-polig für 12 V-Systeme (für Lichtkreise, Hupe und zusätzliche Funktionen)

Produktübersicht: Dieses Multifunktionsrelais (MPN: 108.02.44, GTIN: 4026736422240) ist ein 4-poliges, 12 V Relais mit eingebautem Widerstand, konzipiert für den Einsatz in Motorrädern und leichten Fahrzeugen. Es handhabt sowohl das Steuern von Ladeschäden, Signalisierung als auch andere Lasten, bei denen ein kompaktes, robustes Relais benötigt wird.

Funktion und Anwendung:

• Die primäre Funktion des Relais ist das Schließen eines Kreises (Schließkontakt), d. h. bei Aktivierung wird die Versorgung mit der Last verbunden.
• Geeignet zur Steuerung z. B. von Hupe, zusätzlicher Beleuchtung, Heizelementen und anderen Entlastungskreisen von Steuereinheiten oder Bedienelementen.
• Mit eingebautem Widerstand, der zur Signalgestabilisierung oder zur Anpassung von Spannungs-/Stromverhältnissen in bestimmten Kontrollkreisen verwendet werden kann.

Material und Bauqualität:

• Gehäuse und Kernkomponenten sind so ausgeführt, dass ein geringes Gewicht (ca. 38 g) erreicht wird, ohne unnötige Masse — Abmessungen: Breit 28 mm, Hoch 25 mm, Tief 28 mm.
• Kontakte und Terminale aus Materialien, die üblicherweise für Relais verwendet werden (Silberlegierung oder bleigefinierte Kontakte), sichern gute Stromdurchführung und Verschleißfestigkeit unter normalen Betriebsbedingungen.
• Temperaturbereich: von -40 °C bis +85 °C, deckt damit die meisten Betriebsbedingungen von Motorrädern und Außenanwendungen ab.

Technische Eckdaten (Schlüsselpunkte):

• MPN: 108.02.44
• GTIN: 4026736422240
• Betriebsspannung: 12 V
• Polanzahl: 4
• Kontaktfunktion: Schließen (NO)
• Strombelastbarkeit: bis zu 70 A (Belastungsgrenze abhängig von Installation und Kabeldimensionierung)

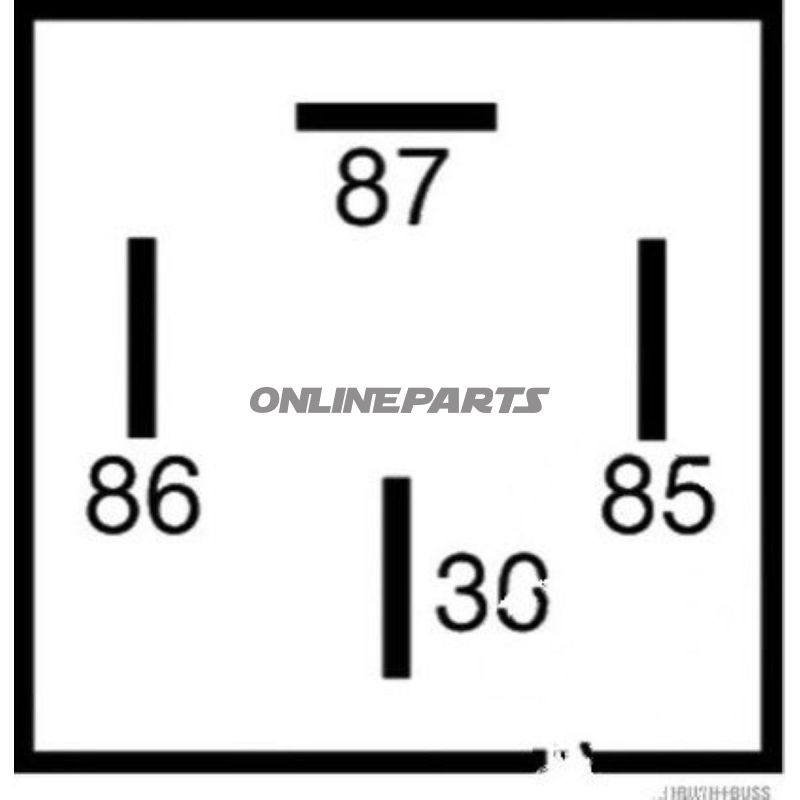

• Anschlusstechnik: 2 Anschlüsse 6,3 mm und 2 Anschlüsse 9,5 mm (Flachsteck/Blatt)
• Mit Widerstand: Ja
• Halteklammer is nicht im Lieferumfang enthalten

Kompatibilität und Installation:

• Für direkte Montage in vorhandene 6,3/9,5 mm Flachstecker-Kabel ohne spezielle Adapter konzipiert.
• Kann herkömmliche 4-polige 12 V Relais mit vergleichbarer Terminalkonfiguration und gleichem Platzbedarf ersetzen (prüfen Sie Abmessungen und Terminalanordnung beim Austausch).
• Kein Halter inklusive — falls eine Klick- oder Sockelmontage benötigt wird, passende Halter/Sockel separat auswählen.

Praktische Überlegungen für Mechaniker:

• Achten Sie auf die Stromkapazität (70 A) bei der Dimensionierung von Kabeln und Sicherungen — das Relais kann hohe Lasten bewältigen, aber Anschlussklemmen und Leitungsverlegung müssen entsprechend ausgelegt sein.
• Der Temperaturbereich macht das Relais für Gehäuse mit niedrigen und hohen Temperaturänderungen geeignet; sorgen Sie für ordnungsgemächte Belüftung und Schutz vor direkter Exposition gegenüber Flüssigkeiten, falls erforderlich.
• Beim Austausch: vergleichen Sie sowohl MPN als auch physische Abmessungen sowie den Kontakttyp, um eine korrekte Passform sicherzustellen.

Weitere technische Daten:

Hinweis zum Markenname: Produktdaten geben keinen konkreten Markennamen an; MPN (108.02.44) und GTIN (4026736422240) sollten bei der Verifikation von Ersatzteilen und Kompatibilität verwendet werden.
