Multifunktionsrelais

Multifunktionsrelais 12 V, 4-polig — Einsatz in Steuerschaltungen und Lastunterbrechung

Beschreibung: Dieses Multifunktionsrelais (Relay-Nummer: 449, MPN: 108.02.45, GTIN: 4026736422226) ist eine kompakte 4-polige Einheit, ausgelegt für 12-V-Systeme in Motorrädern und kleineren Fahrzeugen. Das Relais verfügt über einen eingebauten Widerstand und besitzt eine Öffnungs-/Schließfunktion (closing), wodurch es sich gut zur Steuerung von Lasten wie Pumpen, Gebläsen, Lampengruppen oder anderen elektrischen Verbrauchern eignet, bei denen eine robuste Kontaktfunktion in kleinem Format gewünscht ist.

Funktion und Anwendung:

• 4-poliges Relais mit Öffnungs-/Schließkontakt — wird verwendet, um Lasten zu verbinden, wenn der Steuerkreis aktiviert wird.
• Eingebauter Widerstand reduziert Kontaktgeräusche und kann bei Steuerungssignalen von elektronischen Geräten helfen.
• Typische Anwendungen umfassen die Steuerung größerer Verbraucher (bis zu 30 A), zeit- oder funktionsbezogene Schaltungen sowie den Austausch eines abgenutzten oder defekten Originalrelais in bestehenden Installationen.

Materialien und Bauweise:

• Komponenten und Kontakte für eine Belastung bis 30 A dimensioniert, was auf Kupfer- oder Legierungskontakte mit geeigneter Oberflächenbehandlung für Verschleißfestigkeit und geringe Übergangswiderstände hinweist.
• Das Kunststoffgehäuse ist kompakt (Breite 23 mm, Höhe 26 mm, Tiefe 15,5 mm) und schützt das Innenleben vor Staub und mechanischen Einwirkungen bei normaler Nutzung.
• Gewicht ca. 19 g — geringe Masse erleichtert den Einsatz in platzkritischen Installationen, ohne große zusätzliche Belastung der Befestigungspunkte.

Elektrische und Umwelt-Spezifikationen:

• Betriebsspannung: 12 V DC.
• Kontaktkapazität: bis zu 30 A, geeignet für die meisten Motorrad-Anwendungen und kleinere Fahrzeugzubehörteile.
• Temperaturbereich: von -40 °C bis +85 °C — geeignet für Outdoor- und Motorraumumgebungen unter normalen Betriebsbedingungen.

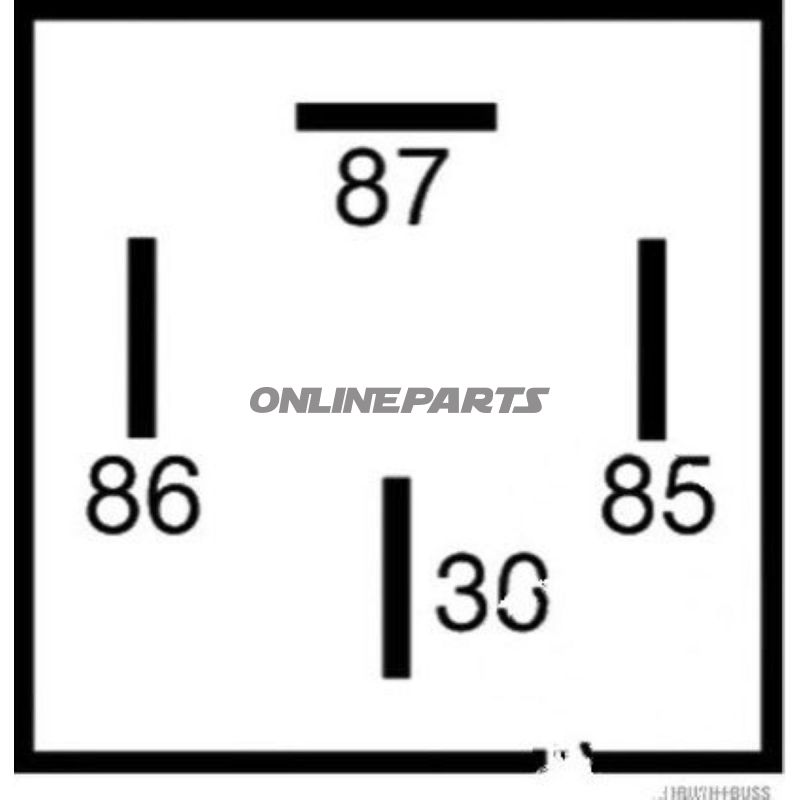

• Anschluss-Technologie: zwei Terminale 6,3 mm und drei Terminale 4,8 mm, entsprechend gängigen Flachsteckverbindungen in Fahrzeuginstallationen.

Physische Abmessungen und mechanische Montage:

• Abmessungen: B 23 mm × H 26 mm × T 15,5 mm — kompakte Formfaktor ermöglicht die Montage des Relais in engen Räumen oder in bestehenden Relähalterungen, vorausgesetzt, Terminalgrößen und -positionen passen.
• Es liegt kein Halter bei; eine Befestigung sollte unter Berücksichtigung von Vibration und Wärmeabfuhr geplant werden.

Kompatibilität und Austausch:

• Das Relais MPN 108.02.45 und GTIN 4026736422226 können verwendet werden, um die Kompatibilität mit Originalteilen oder Ersatzteillisten zu identifizieren. Stellen Sie sicher, dass Terminalkonfiguration und Abmessungen mit der bestehenden Installation übereinstimmen, bevor Sie es austauschen.
• Da das Relais 4-polig mit Öffnungsfunktion und 30 A Kapazität besitzt, ist es als direkte Ersatzlösung für ähnliche Relais in vielen Steuer- und Leistungskreisen geeignet.

Technische Daten (Auszug):

Hinweise für Monteur und Mechaniker:

• Kontrollieren Sie die Terminalanordnung und Polverbindungen vor der Montage, um Fehlverkabelung zu vermeiden.
• Das Relais wird ohne Halter geliefert — verwenden Sie eine geeignete vibrationsdämpfende Montagemöglichkeit bei der Installation in Motorrädern.
• Bei hohen Strömen oder wiederholter Belastung empfehlen wir, den Kontakwiderstand und die Temperatur nach der Installation zu prüfen, um einen korrekten Betrieb sicherzustellen.

Das Produkt wird als „HERTH+BUSS, Multifunktionsrelais 4-polig, 12 V“ im Lieferantentext erwähnt, erscheint hier jedoch primär über MPN und GTIN identifiziert, um eine eindeutige Ersatzteilidentifikation zu ermöglichen.
