Motorpotentiometer für AHS/ECPU – für Bremstestgeräte

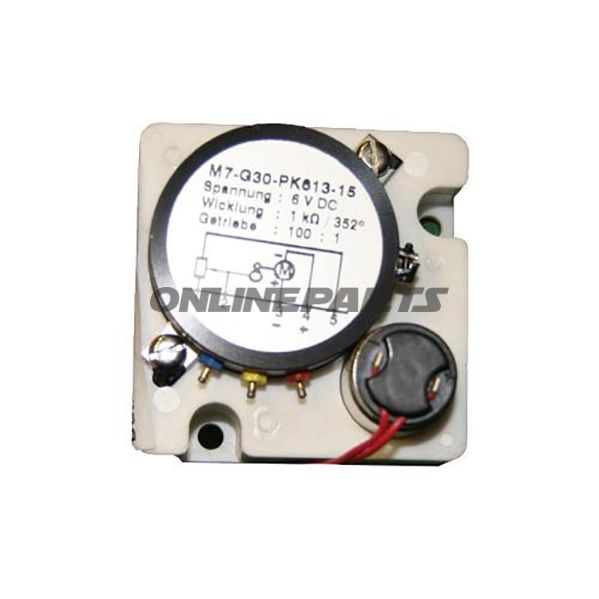

Produkt: Motorpotentiometer (Motorpoti) für AHS/ECPU-Steuerungssysteme. MPN: 651.06.30.
Dieses Motorpotentiometer wurde als Ersatzbauteil für ältere und neuere Varianten der AHS-Bremstestgeräte entwickelt, einschließlich Modellen mit ECPU-Steuerung (neuere Ausführung ab 1996). Die primäre Funktion des Bauteils besteht darin, eine präzise Positions- oder Geschwindigkeit-Feedback von einer Motorwellenbewegung an die Steuereinheit zu liefern, sodass das Bremstestgerät Belastung und Drehzahl während der Tests genau messen und regeln kann.
- Funktion: Wandelt mechanische Rotation in eine elektrische Signalsvariation (variabler Widerstand) um, verwendet von ECPU/AHS-Elektronik zur Positions-/Geschwindigkeitsmessung und -regelung.
- Anwendung: Geeignet für Bremstestgeräte AHS 04/05 – Pkw (PKW) mit AHS/ECPU-Steuerung.
- MPN: 651.06.30 (vom Hersteller/Lieferanten angegeben).
Materialien und Konstruktion
Motorpotentiometer für industrielle Prüfgeräte wie dieses sind typischerweise mit einer Drehscheibe oder Achse aus Metall oder verstärktem Kunststoff, einer Widerstandsbahn (Karbon oder Metallfilm) und einer Bürste/Schleifer versehen, der über die Bahn gleitet, um das variable Signal zu erzeugen. Das Gehäuse ist gewöhnlich staub- und vibrationsbeständig gebaut, um in Werkstattumgebungen zuverlässig zu funktionieren. Dieser Typ Bauteil ist darauf ausgelegt, häufige Bewegungen und moderate mechanische Belastungen zu verkraften, ohne die Signalintegrität zu beeinträchtigen.
Technische Eigenschaften, auf die zu achten ist
- Signalsignaltyp: Variable Widerstands-/Analogausgang (Potentiometerfunktion) – passend zum analogen Eingang in ECPU/AHS.
- Lebensdauer/Haltbarkeit: Abhängig von Betriebsstunden und Umwelt; Kontrolle auf mechanisches Spiel und elektrischen Kontakt sollte in regelmäßiger Wartung erfolgen.
- Montage: Muss mit korrekter Anpassung an Achse und elektrische Anschlüsse ausgetauscht werden, um eine genaue Messung sicherzustellen.
Kompatibilität und Anwendungstipps
Produkt ist für den Einsatz in Bremstestgeräten AHS 04/05 für Personenkraftwagen (PKW) und für ECPU-Varianten ab 1996 vorgesehen. Beim Austausch sollte man:
- Bestätigen, dass MPN 651.06.30 mit dem vorhandenen Bauteil oder dem Servicehandbuch der jeweiligen AHS/ECPU-Einheit übereinstimmt.
- Mechanische Anpassung (Achsdurchmesser, Befestigungspunkte) und elektrische Verbindungen vor der Montage prüfen.
- Die Anschlussflächen reinigen und eine ordnungsgemäße Erdung/Abschirmung sicherstellen, um elektromagnetische Störungen zu minimieren.
Nutzer
Die Beschreibung richtet sich an Werkstattmechaniker und Techniker, die Bremstestgeräte warten oder reparieren. Die Funktion des Bauteils ist entscheidend für genaue Messungen der Bremskraft und der Drehparameter während der Tests; eine korrekte Ersatz- und Justierung wirkt sich unmittelbar auf die Zuverlässigkeit der Testergebnisse aus.
Hinweise
Es ist keine GTIN in den Produktdaten angegeben. Falls eine GTIN für Lagerverwaltung oder Beschaffung benötigt wird, empfiehlt es sich, den Anbieter zu kontaktieren oder das Produktetikett bei Empfang zu prüfen.
