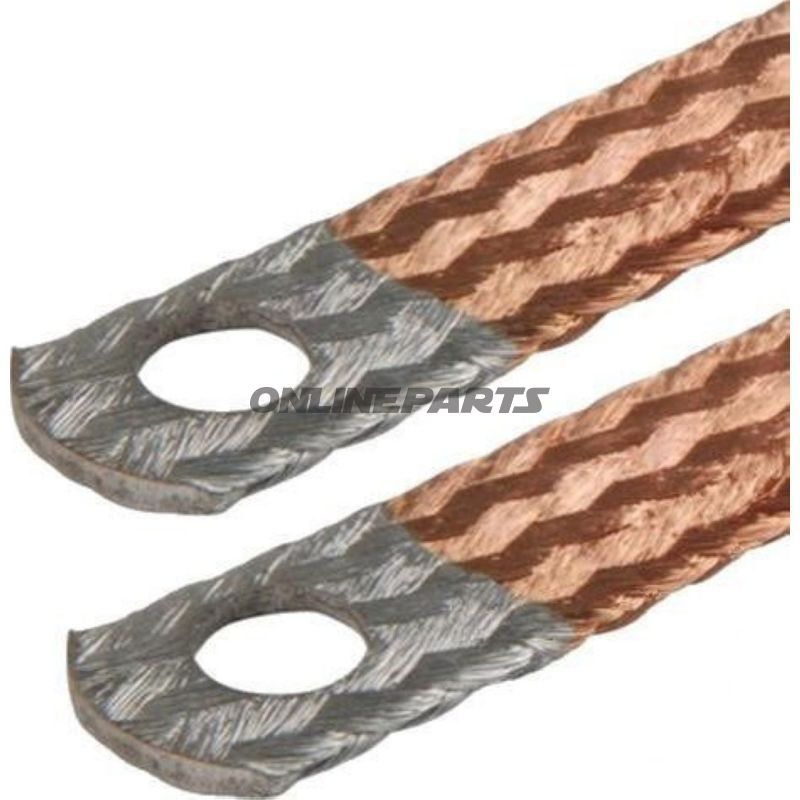

Motor Masseband 600 Mm

Motorerdungsband 600 mm für die Masseverbindung des Motors

Produktübersicht: Dieses Motorerdungsband (GTIN: 4026736114688, MPN: 155.34.78) ist für die feste elektrische Verbindung zwischen Motor und Fahrzeugchassis bestimmt. Es wird typischerweise verwendet, um eine niederohmige Masseverbindung sicherzustellen, die den Strom bei normalem Betrieb und Fehlerströmen zuverlässig ableitet.

Funktion und Anwendung

• Das Erdungsband gewährleistet eine kontinuierliche elektrische Verbindung zwischen Motor und Karosserie/Chassis, um ein gemeinsames Bezugspotential herzustellen und Ableitströme zum Minuspol der Batterie zurückzuführen.
• Es wird sowohl bei der Montage von Motoren, dem Austausch defekter Verbindungen als auch bei Instandsetzungsarbeiten verwendet, wenn die mechanische oder elektrische Verbindung beschädigt ist.
• Die Abmessungen (Lochabstand und Lochdurchmesser) machen es geeignet für Standardbefestigungen und Schrauben an vielen Motoraufhängungen und Chassis-Punkten.

Materialien und Konstruktion

• Das Band ist aus Kupfer gefertigt, was eine gute elektrische Leitfähigkeit und einen niedrigen Übergangswiderstand bietet.
• Die Enden sind verzinnt (Verzinnung der Kupferendstücke), wodurch das Oxidationsrisiko reduziert und die Korrosionsbeständigkeit gegenüber unbehandeltem Kupfer in Fahrzeug- und Motorumgebungen verbessert wird.
• Die Konstruktion kombiniert Flexibilität (um Bewegungen und Vibrationen zwischen Motor und Chassis auszugleichen) mit einem ausreichenden Querschnittsbereich, um die typischen Rückströme im Fahrzeugsystem zu handhaben.

Technische Daten

• QUERSCHNITT: 21,2 mm² — bietet ein Gleichgewicht zwischen mechanischer Flexibilität und elektrischer Tragfähigkeit.
• LOCHMAßE: 10,5 mm / 10,5 mm — verwendet für Schraubbefestigung an beiden Enden.
• LÄNGE: 600 mm (gemessen als Abstand zwischen den Mittelpunkten der Löcher) — entscheidend für passgenaue und spannungsfreie Montage.
• MPN: 155.34.78 und GTIN: 4026736114688 sind zur Identifikation und Ersatzteilzuordnung aufgeführt.

Kompatibilität und Montagehinweise

• Die Lochdurchmesser von 10,5 mm erfordern Schrauben oder Gewindestangen, die zu diesem Lochmaß passen; bei Bedarf korrosionsbeständige Scheiben und Muttern verwenden.
• Der angegebene Lochabstand (600 mm) sollte mit den Befestigungspunkten des Fahrzeugs überprüft werden, um Spannung oder Verkürzung bei der Montage zu vermeiden.
• Elektrische Kontaktflächen vor der Montage auf Lack, Farbe oder Korrosion überprüfen, um einen niedrigen Übergangswiderstand sicherzustellen; Kontaktflächen bei Bedarf reinigen.

Sicherheit und Wartung

• Prüfen Sie regelmäßig den Zustand des Bandes auf Bruch, Oxidschichten oder lose Verbindungen, insbesondere nach längerer Vibrationseinwirkung oder Arbeiten bei gesalzenen Straßenverhältnissen.
• Bei sichtbaren Schäden oder erhöhtem Übergangswiderstand, gemessen mit Prüfgeräten, austauschen.

Hinweise

• Produktinformationen sind mit MPN 155.34.78 und GTIN 4026736114688 zur Erleichterung der Ersatzteilsuche gekennzeichnet. In den bereitgestellten Daten gibt es keinen Hinweis auf eine Marke.
• Angaben zu Querschnitt, Lochdurchmessern und Lochabstand sind präzise angegeben für den Einsatz bei Ersatzteilabgleich und Installation.
