Motor MASSEBAND 500 mm

Motorerdungsband 500 mm zur Erdung von Motor und Chassis

Produktübersicht: Dieses Motorerdungsband (MPN 155.34.03, GTIN 4026736038663) dient der elektrischen Verbindung zwischen Motor und Chassis oder Rahmen. Es wird typischerweise als Erdverbindung in Fahrzeugen und Maschinen verwendet, wo eine flexible, niederohmige Verbindung erforderlich ist, um eine korrekte Ableitung von Fehlerströmen und minimale elektrische Störungen sicherzustellen.

Funktion:

• Stellt eine zuverlässige elektrische Verbindung zwischen dem Erdpunkt des Motors und dem Chassis her, um ordnungsgemäßen Betrieb und Fehler­sicherheit zu gewährleisten.
• Verringert das Risiko von Potentialdifferenzen, die Elektronik beeinträchtigen oder Korrosion an Kontaktflächen verursachen können.
• Die flexible Konstruktion erlaubt Bewegung und Vibrationen, ohne die Verbindung zu belasten.

Materialien und Ausführung:

• Massives Kupferleitermaterial, ausgewählt wegen seines geringen elektrischen Widerstands und seiner guten Leitfähigkeit.

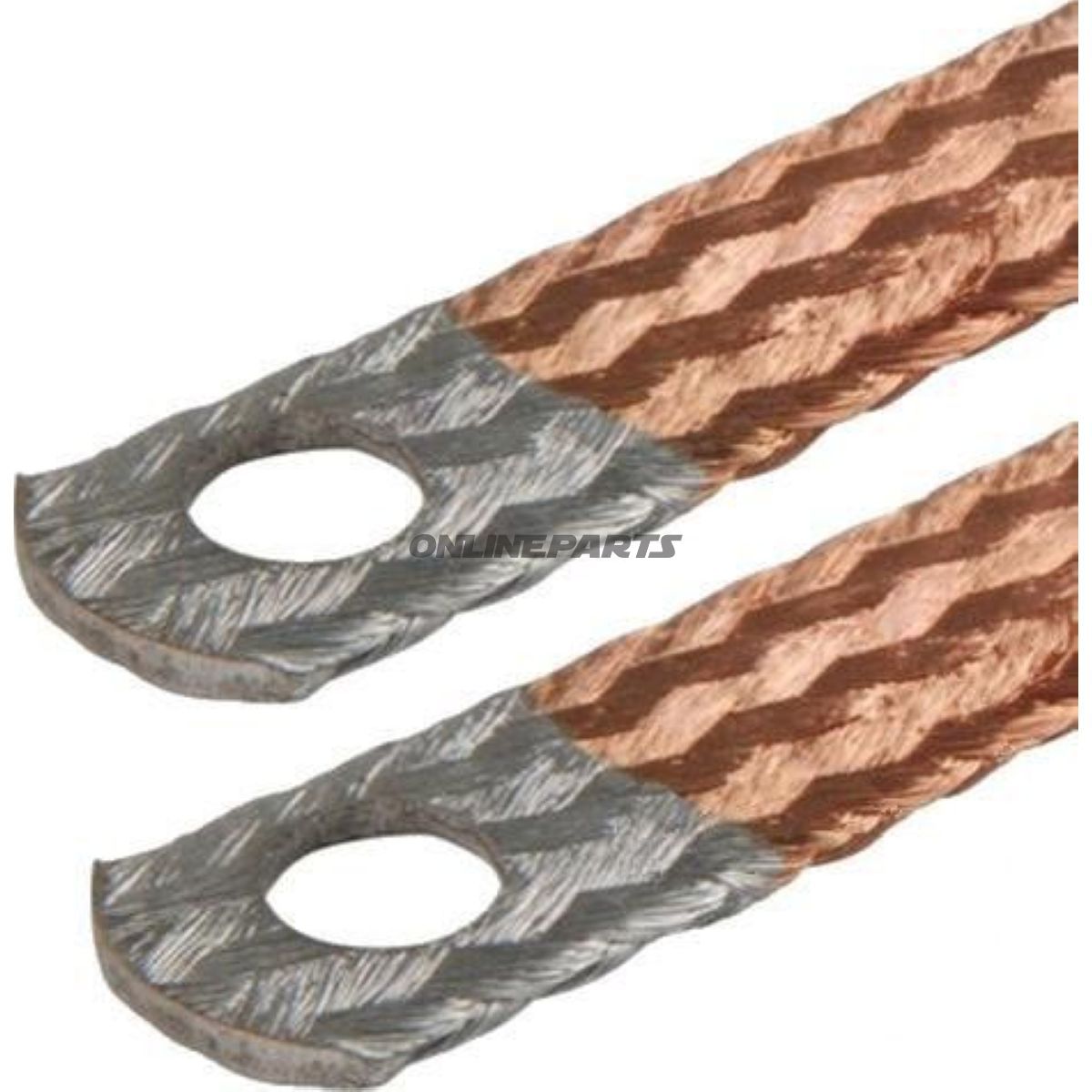

• Enden mit verzinnten Ösen (Schutz vor Oxidation und verbesserte Löt- und Kontaktverhalten).
• Querschnitt: 16 mm² — eine Größe, die mechanische Flexibilität und Stromtragfähigkeit für gängige Motor-Erdungsaufgaben ausgleicht.
• Lochdurchmesser: 12 mm und 10,5 mm, zur Montage mit Standardbolzen-/Schraubenverbindungen an Chassis- und Motorbefestigungen.
• Lochabstand/Länge: 500 mm (Maß zwischen den Montagebohrungen), was Montagefreiheit in vielen Motor- und Chassis-Konfigurationen bietet.

Technische Eigenschaften und Vorteile:

• Verzinnte Ösen reduzieren das Risiko korrosiver Verbindungen über die Zeit und sorgen für besseren elektrischen Kontakt bei verschraubter Montage.
• Der Kupferleiter-Querschnitt von 16 mm² gewährleistet einen geringen Spannungsabfall bei typischen Erdströmen und eine stabile Referenzerde für Elektronik und Sensoren.
• Die flexible Bandkonstruktion widersteht Vibrationen und Bewegungen und verringert das Risiko von Bruch oder lockeren Verbindungen im Vergleich zu starren Leitern.

Kompatibilität und Anwendung:

• Geeignet für den Einsatz in PKW, LKW, Motorrad, Generatoren und industriellen Motorinstallationen, in denen ein Erdungsband von 500 mm passend ist.
• Die Lochdurchmesser 12/10,5 mm passen zu gängigen Bolzen- und Schraubengrößen; prüfen Sie vor der Montage die Abmessungen der Befestigungspunkte, um eine korrekte Passform sicherzustellen.
• Passend für Installationen, in denen verzinnte Endstücke bevorzugt werden, um Kontaktwiderstand und Korrosion zu minimieren.

Montage und Wartung:

• Stellen Sie saubere und blanke Kontaktflächen sowohl an Motor- als auch Chassisbefestigungen sicher, um den geringstmöglichen Widerstand zu erreichen.
• Vermeiden Sie übermäßiges Anziehen, das die Ösen verformen kann; verwenden Sie das passende Drehmoment und Sicherungsmittel gemäß Herstellerangaben.
• Inspektionen bei Serviceintervallen werden empfohlen, um sicherzustellen, dass die Zinnbeschichtung und der Kupferleiter nicht beschädigt oder stark oxidiert sind.

Markeninformationen: Produktdaten geben MPN 155.34.03 und GTIN 4026736038663 an. Es ist keine Herstellerbezeichnung in den vorgelegten Daten angegeben, aber MPN und GTIN können zur eindeutigen Identifikation bei Bestellung oder in Ersatzteilkatalogen verwendet werden.

Hinweis: Die Angaben stammen aus Produktdaten und beschreiben Material- und Maßparameter (Kupferleiter, verzinnte Ösen, 16 mm², Loch Ø 12/10,5 mm, Länge/Lochabstand 500 mm). Überprüfen Sie stets Maße und Montageanforderungen an das konkrete Chassis/Motor in der Einbausituation.
