Motor Masseband 400 Mm

Motorerdungsband 400 mm für die Masseverbindung zwischen Motor und Rahmen

Produktbeschreibung

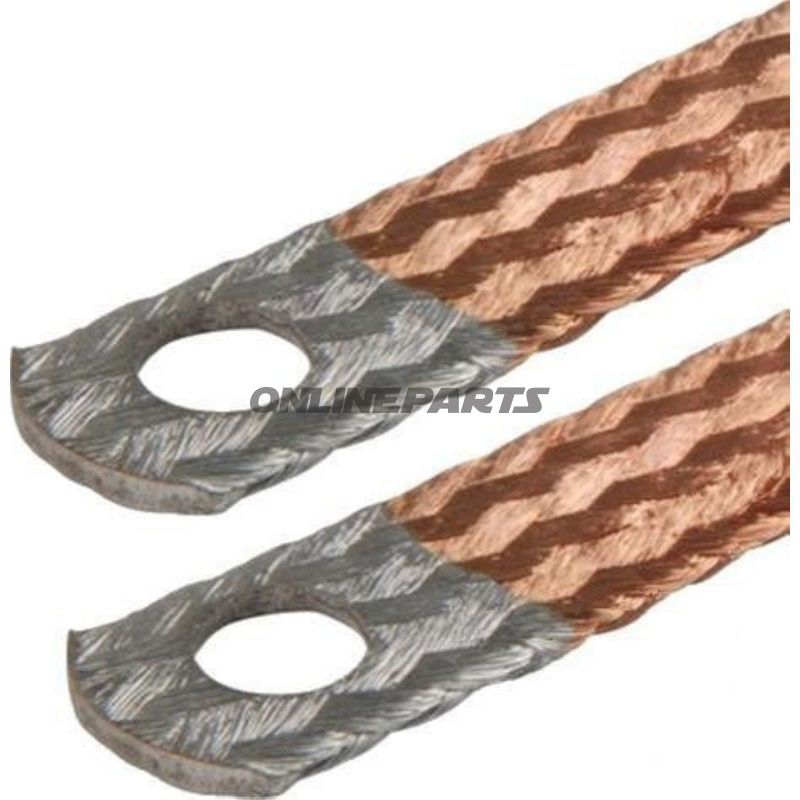

Dieses Motorerdungsband mit einer Länge von 400 mm wird für die elektrische Masseverbindung zwischen Motor und Rahmen an Motorrädern und anderen Kleinfahrzeugen verwendet. Das Produkt entspricht der bekannten Herth+Buss-Ausführung und bietet eine flexible, niederohmige Erdverbindung, die das Risiko schlechter Verbindungen bei Vibrationen und Bewegung verringert.

Funktion

• Das Erdungsband verbindet den Massepunkt des Motors mit dem Rahmen und sichert die stabile Rückleitung für die elektrischen Stromkreise des Fahrzeugs.
• Die Flexibilität des Bandes reduziert die Belastung der Verbindungspunkte bei Motorbewegungen und Vibrationen.
• Die verzinnten Enden mit Loch ermöglichen eine sichere mechanische Befestigung mit Bolzen oder Schrauben, was eine gute elektrische Verbindung und Korrosionsschutz an der Kontaktfläche gewährleistet.

Material und Konstruktion

• Material: Kupferleiter für gute elektrische Leitfähigkeit.
• Lochenden: Verzinnte (zinngalvanisierte) Lochenden für verbesserte Korrosionsbeständigkeit und geringeren Kontaktwiderstand über die Zeit.
• Querschnitt: 21,2 mm², gewählt, um bei typischen Motorradströmen einen niedrigen Widerstand aufrechtzuerhalten.
• Lochdurchmesser: 10,5 mm / 10,5 mm — beide Enden sind mit dem gleichen Durchmesser für standardmäßige Bolzen-/Schraubbefestigung gefertigt.

Abmessungen

• Abstand zwischen den Lochzentren (Länge): 400 mm — dies ist der Befestigungsabstand, der bei vielen Motorinstallationen typischerweise verwendet wird.

Kompatibilität und Anwendung

Das Erdungsband ist für Anwendungen vorgesehen, bei denen eine flexible, aber robuste Masseverbindung zwischen Motor und Rahmen erforderlich ist. Es eignet sich für Motorräder, Roller und kleinere motorisierte Fahrzeuge, bei denen Querschnitt und Lochdurchmesser mit den Montagepunkten übereinstimmen. Maße und Lochgrößen machen es kompatibel mit standardmäßigen Befestigungsbolzen vieler Motorhersteller.

Qualitäts- und Identifikationsangaben

• MPN: 155.15.63 — die Herstellernummer gibt diese spezifische Variante mit 400 mm Lochabstand und 21,2 mm² Querschnitt an.
• GTIN: 4026736038601 — globale Handelsidentifikation, nützlich für die Suche in Ersatzteilkatalogen und zur Prüfung der Kompatibilität.
• Marke: Die Ausführung entspricht typischen Herth+Buss-Lösungen; Produktdaten stimmen mit deren Angaben zu Motorerdungsbändern überein.

Technische Vorteile

• Der Kupferleiter gewährleistet hohe Leitfähigkeit und geringe Spannungsabfälle über die Verbindung.
• Die verzinnten Lochenden reduzieren das Risiko von Oxidation und verbessern die Langzeitbeständigkeit in korrosiven Umgebungen.
• Standardisierte Lochdurchmesser und 400 mm Lochabstand erleichtern den Austausch und die Nachrüstung ohne Anpassungsbedarf.

Montagehinweise (kurz)

• Reinigen Sie die Kontaktflächen sowohl am Rahmen als auch am Motor für eine sichere elektrische Verbindung.
• Verwenden Sie passende Bolzen/Schrauben, die zum 10,5 mm Lochdurchmesser passen, und ziehen Sie sie mit dem vorgeschriebenen Drehmoment gemäß den Empfehlungen des Herstellers an.
• Stellen Sie sicher, dass die verzinnten Enden metallischen Kontakt ohne Lack oder Rost dazwischen haben.

Hinweis

Die Angaben zu MPN (155.15.63) und GTIN (4026736038601) sind zur eindeutigen Identifikation in Ersatzteilkatalogen enthalten. Material- und Maßangaben sind technische Spezifikationen für Mechaniker und Fachpersonal; überprüfen Sie vor der Montage stets die Maße mit den Montagepunkten des Fahrzeugs.
