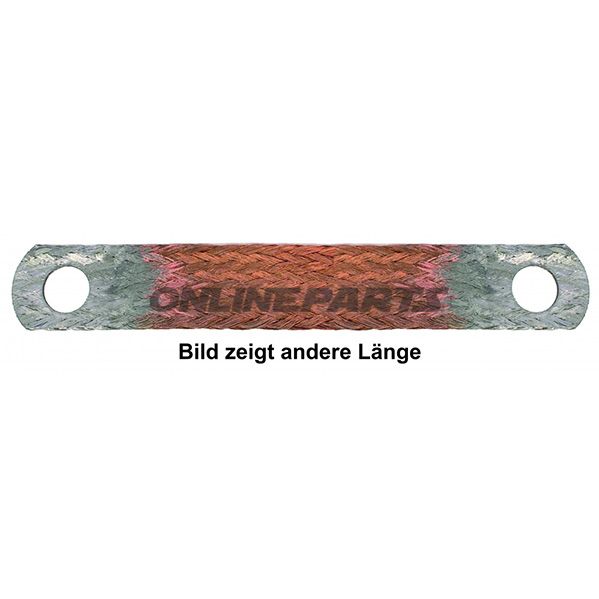

Motor-Massekabel 300 mm für Motor-Masseverbindung
Produktübersicht: Dieses Motor-Massekabel von Hella (GTIN 4082300196559, MPN 146.17.89) ist eine kurze, flexible Masseverbindung, die für elektrische Anschlüsse an Motoren und Fahrzeugkomponenten vorgesehen ist. Das Kabel wird verwendet, um eine zuverlässige elektrische Verbindung zwischen Motorkomponenten und dem Fahrzeugchassis oder dem negativen Pol der Batterie herzustellen.
Funktion und Anwendung:
- Die Hauptfunktion des Kabels besteht darin, eine niederohmige Masseverbindung sicherzustellen, damit Fehlerströme und Ableitströme effektiv von empfindlichen elektrischen Komponenten abgeleitet werden.
- Geeignet für den Einsatz im Motorraum und anderen Bereichen, in denen ein kurzer Abstand zwischen den Befestigungspunkten erforderlich ist (Abstand zwischen Befestigungsbohrungen 300 mm).
- Ausgelegt für Anwendungen mit einer zulässigen Belastung von bis zu etwa 80 A unter normalen Installationsbedingungen.
Materialien und Aufbau:
- Der Leiter besteht aus hochflexibler Kupferlitze, die eine gute Vibrationsbeständigkeit und Flexibilität bei der Montage in beengten Räumen bietet.
- Die Enden sind gestanzt und verzinnt, was die Korrosionsbeständigkeit verbessert und eine bessere Kontaktfläche bei Schraub- oder Bolzenmontage gewährleistet.
- Hergestellt mit einer einlagigen Geflechtstruktur, wodurch die Dicke reduziert und das Kabel beim Verlegen und Formen einfacher zu handhaben ist.
Technische Daten:
- Länge (Abstand zwischen den Löchern): 300 mm
- Für Polbohrungsdurchmesser: 10,5 mm (passt zu den angegebenen Standard-Pol- oder Bolzengrößen)
- Kabelquerschnitt (entsprechend): ca. 21 mm²
- Nennstrom: 80 A
- Hersteller: Hella (MPN 146.17.89, GTIN 4082300196559)
Montage und Kompatibilität:
- Wird typischerweise zwischen Motorblock oder anderem Metallbauteil und dem Chassis oder dem negativen Pol der Batterie mit Bolzen oder Schraube durch die gestanzten, verzinnten Enden montiert.
- Prüfen Sie, dass Bolzendurchmesser und Lochgröße der Angabe 10,5 mm für eine korrekte Passform und elektrischen Kontakt entsprechen.
- Geeignet für Mechaniker und Fachkräfte, die eine kurze, robuste Masseverbindung für Standardmotoranwendungen benötigen.
Vorteile der Konstruktion (kurz):
- Hohe Flexibilität macht das Kabel leicht führbar in beengten Räumen und reduziert Ermüdung durch Vibrationen.
- Verzinnten Enden verringern Oxidation und verbessern die Langzeitbeständigkeit der Kontaktflächen.
- Einfache einlagige Geflechtstruktur reduziert die Dicke und vereinfacht die Montage, ohne unnötige Steifigkeit zu erzeugen.
Hinweise: GTIN und MPN sind zur Identifikation der Hella-Komponente angegeben (GTIN 4082300196559, MPN 146.17.89). Die Spezifikationen geben die elektrischen und mechanischen Parameter an, prüfen Sie jedoch stets die Installationsumgebung (Temperatur, korrosive Bedingungen und Sicherungs-/Leiterquerschnitt im Gesamtkreis), um eine korrekte Verwendung sicherzustellen.
