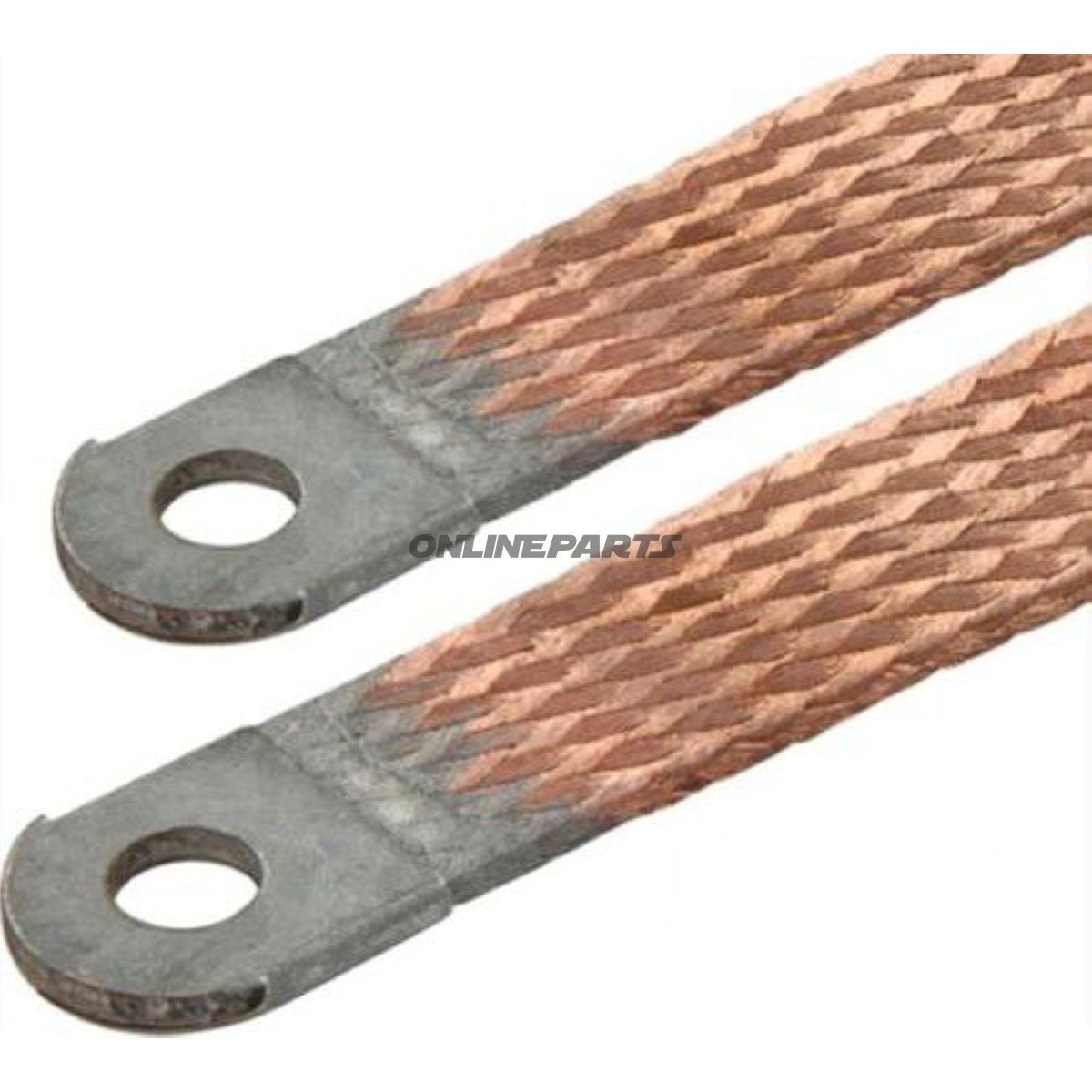

Motor MASSEBAND 200 mm

Motorerdungsband 200 mm für Motormasseverbindung

Beschreibung: Dieses Motorerdungsband (GTIN: 4026736038779, MPN: 155.34.86) dient zur festen und zuverlässigen Erdung zwischen Motor und Fahrzeug- bzw. Maschinenchassis. Das Produkt ist für Mechaniker und erfahrene Motorradbesitzer konzipiert, die eine solide elektrische Verbindung ohne überflüssige Details suchen.

• Funktion: Sorgt für eine niederohmige Erdverbindung zwischen Motor und Chassis, um elektrische Störungen zu verhindern, den Rückstrom sicherzustellen und potenzielle Korrosion durch lose Verbindungen zu vermeiden.
• Anwendung: Wird typischerweise zwischen Motorblock und Chassis oder zwischen Masseabgriff und Rahmen bei Motorrädern, ATVs und kleinen motorisierten Geräten montiert.

Material und Aufbau: Das Band besteht aus massivem Kupfer mit verzinnten Lochenden. Kupfer gewährleistet hohe Leitfähigkeit, während Verzinnung an den Lochenden Oxidation reduziert und die Langzeitbeständigkeit der Verbindung in aggressiven Umgebungen verbessert. Die Konstruktion ist flachverseilt, um bei Vibrationen Flexibilität zu bieten und gleichzeitig einen niedrigen elektrischen Widerstand zu erhalten.

Technische Maße und Eigenschaften:

• Querschnitt: 50 mm² — ausgelegt für die Behandlung moderater Ströme und zur Minimierung von Temperaturanstieg im Normalbetrieb.
• Lochdurchmesser: 10,5 mm / 10,5 mm — beide Enden haben dieselbe Lochgröße für durchgehende Bolzen oder Befestigungspunkte.
• Lochmittenabstand: 200 mm — die montierbare Länge zwischen Bolzen ergibt ein kompaktes Montagebild, das zu vielen Standardchassis- und Motorpositionen passt.

Praktische Hinweise zur Montage:

• Reinigen Sie die Kontaktflächen (Chassis und Motor) von Farbe, Fett und Korrosion vor der Montage, um niedrigen Widerstand und guten mechanischen Kontakt sicherzustellen.
• Verwenden Sie richtige Schrauben und Unterlegscheiben mit geeigneter Festigkeit, um ungleichmäßige Belastung des Bandes zu vermeiden und mechanische Stabilität zu gewährleisten.
• Verzinnte Lochenden verringern den Bedarf an zusätzlicher Behandlung, dennoch wird die Überprüfung der Anzugsmomente nach Einfahrphase und nach längerer Betriebszeit empfohlen.

Kompatibilität: Die Abmessungen (50 mm², 200 mm Lochmittenabstand, 10,5 mm Löcher) machen dieses Erdungsband geeignet für eine Vielzahl von Motorinstallationen, sofern Platz und Bolzenzentren mit den Maßen übereinstimmen. Es ist sowohl für Original- als auch für Nachrüstinstallationen relevant, vorausgesetzt die mechanischen Maße passen.

Identifikation: Das Produkt wird mit der Herstellernummer (MPN 155.34.86) und dem Strichcode/GTIN 4026736038779 geliefert, die bei der Beschaffung von Ersatzteilinformationen oder beim Abgleich mit Ersatzteillisten verwendet werden können.

Hinweise: Es sind keine Angaben zur Brandschutzklasse in den vorliegenden Daten enthalten. Die obigen Informationen basieren auf den angegebenen technischen Maßen und der Materialbeschreibung (Kupfer mit verzinnten Lochenden). Wenn Sie eine alternative Länge, einen anderen Lochdurchmesser oder eine spezifische Wärme-/Korrosionsklasse benötigen, empfiehlt es sich, die Ersatzteillisten zu prüfen oder den Lieferanten mit GTIN/MPN für einen genauen Ersatz zu kontaktieren.
