Motor Masseband 200 Mm

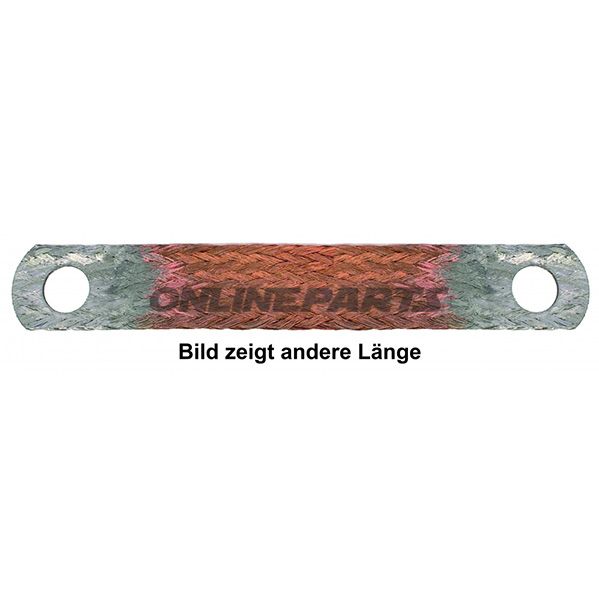

Motorerdungskabel 200 mm zur Erdverbindung an Autos und Motorrädern

Produkt: Motorerdungskabel 200 mm von Hella (GTIN: 4082300196535, MPN: 146.17.63). Dieses Erdungskabel dient dazu, eine verlässliche elektrische Verbindung zwischen Motor/Block und Fahrgestell oder einem anderen Erdungspunkt herzustellen.

Funktion und Anwendung

• Die Hauptfunktion der Kabel ist die Sicherstellung einer niederohmigen Erdverbindung, die für den korrekten Betrieb von Anlasser, Generator/Alternator, Sensoren und elektronischen Steuergeräten erforderlich ist.
• Ausgelegt für direkte Montage zwischen zwei Punkten mit festem Abstand (Lochabstand 200 mm), z. B. zwischen Motor/Block und Karosserie.
• Geeignet für Reparatur- oder Austauschzwecke bei korrodierten oder beschädigten originalen Erdleitungen.

Material und Aufbau

• Kerngeflecht: Hochflexible Kupferflechtung, die gute elektrische Leitfähigkeit und Flexibilität bei Vibrationen und Bewegung bietet.
• Oberflächenbehandlung: Verzinnte Enden an den Ösen für besseren Korrosionsschutz und einfacheres Löten/Montage.
• Aufbau: Konstruktion als einlagige Flechtung, was bei Erdungskabeln für Motoranwendungen üblich ist, da Flexibilität vor mehrlagiger Abschirmung priorisiert wird.

Technische Daten

• Länge/Lochabstand: 200 mm (Abstand zwischen den Montagelöchern).
• Öse/Schraubenpassung: Ausgelegt für Pol- / Schraubendurchmesser = 10,5 mm.
• Kabelquerschnitt: Ca. 21 mm² (als geeignet für diesen Querschnitt angegeben).
• Nutzlast/Stromtragfähigkeit: 80 A unter den angegebenen Bedingungen.

Kompatibilität und Montage

• Passt für Anwendungen, bei denen Lochabstand und Schraubendurchmesser übereinstimmen — prüfen Sie Maße und Schraubengröße des vorhandenen Erdungspunkts vor der Montage.
• Geeignet für Autos, Motorräder und andere Fahrzeuge mit ähnlichen Montageverhältnissen; Witterungsbeständigkeit und Korrosionsschutz hängen von korrekter Anziehung und Kontaktflächen ab.
• Bei Befestigung wird empfohlen, Kontaktflächen zu reinigen, um einen niedrigen Übergangswiderstand zu gewährleisten; gegebenenfalls Kontaktfett nach Herstellerangabe verwenden.

Sicherheit und Einschränkungen

• Die angegebene Stromkapazität (80 A) gilt unter normalen Umgebungsbedingungen; bei längeren Kabellängen oder höheren Umgebungstemperaturen ist mit verringerter Stromkapazität zu rechnen.
• Das Produkt ist für Erdverbindungen ausgelegt; es sollte nicht als Ersatz für Primärstromkabel mit anderen elektrischen Belastungsanforderungen verwendet werden, ohne Querschnitt und Wärmeabfuhr zu überprüfen.

Marke und Identifikation

Dieses Erdungskabel stammt von Hella und ist mit MPN 146.17.63 und GTIN 4082300196535 gekennzeichnet. Hella ist als Hersteller in den Produktdaten angegeben, was bei der Vergleichung von Ersatzteilnummern und Kompatibilität relevant sein kann.

Zusammenfassung

Hella Motorerdungskabel 200 mm ist ein einlagiges, hochflexibles Erdungsband mit verzinnten Enden, ausgelegt für die Montage mit 10,5 mm Schraube und einem Kabelquerschnitt von ca. 21 mm². Es liefert eine niederohmige Erdverbindung für Systeme bis etwa 80 A unter normalen Bedingungen und eignet sich zum Austausch von originalen Erdverbindungen in Motorinstallationen.
