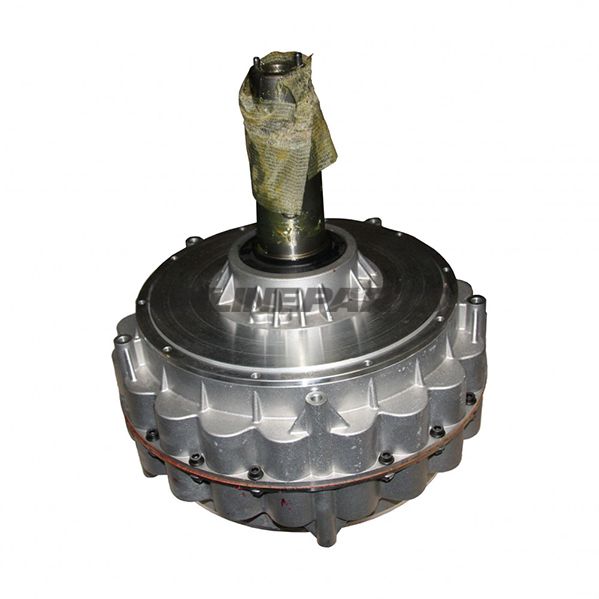

Motor für Reifenmontagemaschine – AIRDRAULIC M24 (Butler/Blitz Rotary)
Produktübersicht: Diese AIRDRAULIC-Motor mit M24-Anschluss ist eine Ersatzteil, vorgesehen für Reifenmontagemaschinen der Butler Airdraulic-Reihe (Butler-Teilenummer 710390320). Der Motor wird als neue Version geliefert und ist unter dem Hersteller/Marke Blitz Rotary gekennzeichnet. GTIN: 4057612729344, MPN: 677.29.17.
Funktion und Anwendung:
- Die primäre Funktion des Motors besteht darin, die hydraulischen/airdraulischen Komponenten einer Reifenmontagemaschine anzutreiben, wodurch Rotation und Bewegung des Montagewerkzeugs und der drehbaren Bauteile gewährleistet werden.
- Für die Installation in Butler Airdraulic-Maschinen konzipiert (Butler Nr. 710390320), wobei der direkte M24-Anschluss eine kompatible Montage ohne weitere Adapter im Standardaufbau sicherstellt.
- Die neue Version weist aktualisierte Toleranzen oder interne Details auf, die auf moderne Maschineneinstellungen abgestimmt sind — relevant für technisches Personal bei Austausch oder Wartung.
Materialien und Bauweise:
- Das Gehäuse des Motors und die Kontaktflansche bestehen aus Metalllegierungen, geeignet für industrielle Umgebungen, mit Fokus auf Haltbarkeit bei wiederholter mechanischer Belastung und Exposition gegenüber Schmiermitteln.
- Intern werden Komponenten (Wellen, Dichtsysteme, Lager) dimensioniert, um den Kräften und Temperaturen standzuhalten, die bei Reifenmontagearbeiten auftreten. Die Materialwahl priorisiert Verschleißfestigkeit gegenüber Leichtbaulösungen.
- Die Dichtungs- und Anschlusslösung für M24 ist so ausgeführt, dass Leckagen minimiert und ein stabiler Betrieb bei den Druckverhältnissen in Airdraulic-Systemen gewährleistet wird.
Kompatibilität und Montageanleitung:
- Direkt kompatibel mit Butler Airdraulic Reifenmontagemaschinen gemäß Butler Nr. 710390320.
- Beim Austausch einer vorhandenen M20-Version gegen diese M24-Version müssen folgende zusätzliche Teile für eine korrekte Montage und Funktion verwendet werden: Butler 790011390 (Zubehör), Butler 790011400 (Zubehör) und zwei Stück Butler 790011410 (Zubehör). Diese Teile werden in der Herstellerdokumentation aufgeführt und separat bestellt, wenn die Maschine ursprünglich für M20 ausgelegt war.
- Die Montage sollte von qualifiziertem Fachpersonal durchgeführt werden. Prüfen Sie das Anzugsmoment, die Dichtflächen und die korrekte Anbindung an das Hydraulik-/Luftsystem vor Inbetriebnahme.
Technische Vorteile und Überlegungen:
- Die M24-Anschluss bietet eine robuste und standardisierte Schnittstelle, die unter Belastung oft eine bessere mechanische Festigkeit und Dichtung als kleinere Gewindegrößen ermöglicht.
- Die neue Version kann Verbesserungen bei Dichtungen oder Lagern enthalten, wodurch der Servicebedarf unter normalen Betriebsbedingungen reduziert wird.
- Bei der Umrüstung von M20: Planen Sie den Erwerb der genannten Zusatzteile ein und nehmen Sie sich Zeit für eine korrekte Anpassung, da eine falsche Montage Leckagen oder verkürzte Lebensdauer verursachen kann.
Identifikation und Rückverfolgbarkeit: Das Produkt ist mit GTIN 4057612729344 und dem Hersteller-/Verpackungsartikelnummer MPN 677.29.17 gekennzeichnet. Die Marke in den Lieferanteninformationen ist Blitz Rotary, während der Maschinentyp, zu dem der Motor passt, Butler Airdraulic (Butler Nr. 710390320) genannt wird.
Praktische Hinweise für Mechaniker:
- Vor dem Austausch: Dokumentieren Sie vorhandene Anschlüsse, Befestigungsmethoden und überprüfen Sie, ob die Maschine zuvor modifiziert wurde (z. B. von M20 auf M24).
- Verwenden Sie passende Dichtungen und Drehmomentschlüssel bei der Montage. Nach der Montage: Führen Sie Druck- und Dichtheitstests sowie Funktionsprüfungen unter Last durch.
- Bestellen Sie ggf. notwendige Adapter/Zubehör separat, falls Ihre Maschine für M20 ausgelegt ist, da diese nicht automatisch mitgeliefert werden.
Kontakt und weitere Informationen: Geben Sie GTIN 4057612729344 und MPN 677.29.17 bei Anfragen oder Bestellungen an, um eine korrekte Ersatzteilidentifikation im Hinblick auf Butler Airdraulic-Maschinen und Blitz Rotary-Komponenten sicherzustellen.
