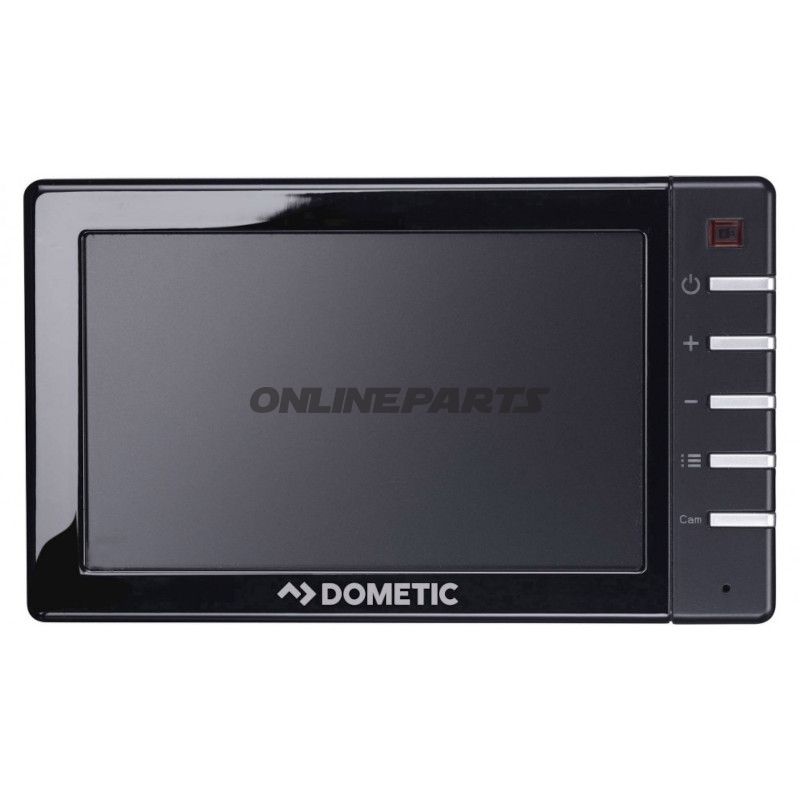

LCD-Monitor M55L AHD 5" für Fahrzeugkamerasysteme — 3 Kameraeingänge
Waeco M55L AHD 5" Monitor (MPN: 211.05.30, GTIN: 4015704272673) ist ein kompakter Bildschirm, der für die Überwachung und Manövrierung größerer Fahrzeuge konzipiert ist. Das Produkt unterstützt sowohl AHD-Kameras als auch herkömmliche analoge Kameras, wodurch es sich für Mixed-Systeme in Lastwagen, Wohnmobilen und Nutzfahrzeugen eignet.
Das Monitor-Konzept legt den Fokus auf Lesbarkeit, Betriebssicherheit und einfache Handhabung unter wechselnden Licht- und Temperaturbedingungen. Die 5" Anzeige bietet einen klaren Überblick, ohne im Fahrerbereich unnötig Platz zu beanspruchen, und die integrierte AHD-Unterstützung sorgt für deutlich bessere Bildqualität im Vergleich zu herkömmlichen analogen Inputs, wenn kompatible Kameras verwendet werden.
- Funktionalität: Drei separate Kameraeingänge mit der Möglichkeit, individuelle Kameraeinstellungen zu speichern. Kameras können durch externe Signale aktiviert werden, z. B. Blinker, für automatische Anzeige während Manövern.
- Spiegel- und Anzeigeoptionen: Integrierte Spiegel-Funktion, um ein traditionelles Rückspiegelbild zu liefern, sowie Tag-/Nachtwechsel für optimale Kontraste unter wechselnden Lichtbedingungen.
- Bedienung: Beleuchtete Tasten und automatische Helligkeitsanpassung erleichtern die Bedienung bei Tag und Nacht. Der verstellbare Kugelkopf ermöglicht eine präzise Platzierung des Bildschirms im Fahrzeuginnenteil.
Materialien und mechanische Eigenschaften
Gehäuse und Halterung sind auf Robustheit und Vibrationsbeständigkeit für den Einsatz in Nutzfahrzeugen ausgelegt. Der Monitorteil ist konzipiert, Belastungen entsprechend der angegebenen Vibrationsfestigkeit (6 g) standzuhalten und verfügt über einen verriegelbaren Stecker, um eine zuverlässige elektrische Verbindung während der Fahrt zu gewährleisten.
- Bildschirm- und Bildparameter: 5" LCD mit hohem Kontrast und Helligkeit, angegeben ca. 350 cd/m². Die Auflösung entsprechend der angegebenen Pixelangabe (384000) liefert ein detailreiches Bild, insbesondere bei Verwendung von AHD-Kameras.
- Betriebsmerkmale: Entwickelt für gute Lesbarkeit bei niedrigen Temperaturen und automatische Tag-/Nachtanpassung, um manuelle Justierungen zu minimieren.
- Anschlüsse: Drei Videoeingänge, verriegelbarer Stecker und die Möglichkeit eines externen Triggers z. B. für Blinker oder Rückfahrsignal.
Kompatibilität und Anwendung
M55L AHD fungiert als Bildschirm in fahrzeugbasierten Überwachungssystemen, bei denen Flexibilität zwischen AHD- und konventionellen Kameras benötigt wird. Typische Anwendungen sind Rückfahrkameras, Spiegelkameras oder zusätzliche Überwachung in Nutzfahrzeugen und Wohnmobilen. Die Drei-Eingänge-Konfiguration ermöglicht das Anzeigen mehrerer Blickwinkel ohne zusätzliche Monitore, und individuelle Kamerakonfigurationen können für den täglichen Gebrauch gespeichert werden.
Sicherheit und Installation
Bei der Installation sollte der Montagespot eine stabile Unterstützung für das Kugelgelenk bieten, damit der Bildschirm während Vibrationen fest bleibt. Ein verriegelbarer Stecker wird empfohlen, um eine unbeabsichtigte Unterbrechung zu vermeiden. Sorgen Sie für eine ordnungsgemäße Erdung und beachten Sie die Empfehlungen des Herstellers für Stromversorgung und Kabelführung im Fahrzeug.
Waeco M55L AHD (MPN: 211.05.30, GTIN: 4015704272673) ist eine technisch orientierte Wahl für Mechaniker und Fahrzeugbesitzer, die eine stabile, gut lesbare Monitorlösung für Fahrzeugkameras mit sowohl AHD- als auch analogen Eingängen benötigen.
