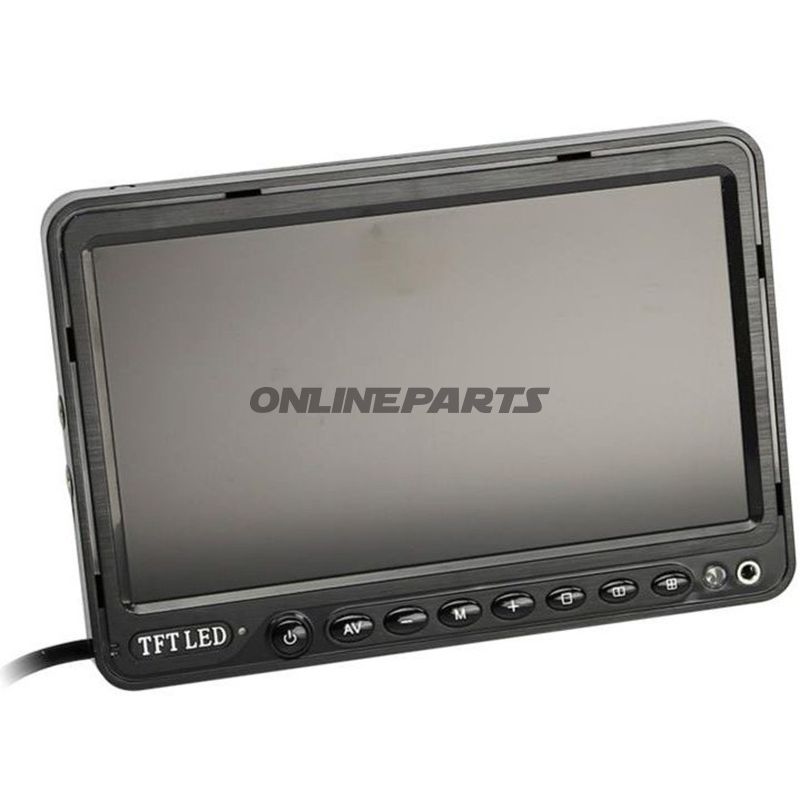

Monitor 7 Universal 16:9 / 4:3Mit Führungslinien

7" universeller Monitor für 16:9- und 4:3-Anzeige mit Führlinien — für Fahrzeugs- und Fahrerassistenzsysteme

Dieser 7" universelle Bildschirm von ACV (GTIN: 4026724318371, MPN: 194.06.52) ist für den Einsatz als Fahrerdisplay in Fahrzeugen sowie als Bildschirm für Rückfahrkameras, Spiegel- oder Multi-Kamera-Setups vorgesehen. Der Bildschirm unterstützt sowohl 16:9- als auch 4:3-Bildformate und bietet Funktionen, die auf praktischen, täglichen Betrieb in Fahrzeugen abzielen: eingebaute Führlinien, Spiegelungsfunktion, automatische Aktivierung über Trigger und die Möglichkeit zur manuellen Steuerung mit beiliegender Fernbedienung.

Funktion und Anwendung

• Anzeige von Videosignalen von bis zu drei Quellen (1 Kameraeingang über RFK und 2 AV-Eingänge), wodurch das Gerät für kombinierte Kamera-Setups geeignet ist (z. B. Rückfahrkamera + Vorder-/Seitenkamera).
• Führlinien können beim Parken und Manövrieren helfen; die Spiegelungsfunktion ermöglicht eine Anpassung der Bildorientierung in Bezug auf die Montageposition.
• Trigger-Eingang ermöglicht eine automatische Aktivierung des Bildschirms (z. B. bei Rückschaltung), wodurch der Bedarf an manueller Bedienung im täglichen Gebrauch reduziert wird.

Materialien und mechanische Bauweise

• Front und Gehäuse aus langlebigem Kunststoff für geringes Gewicht und einfache Reinigung.
• Mitgelieferte Basis/Stand und Metallhalterung für stabile Montage; wird mit einem Montagesadapter für Kopfstützenbefestigung geliefert, der eine Installation in Fahrzeugenkopfstützen oder festen Halterungen ermöglicht.
• Farbe: schwarz — ausgelegt, um sich ästhetisch in das Standards-Innenraumdesign von Fahrzeugen einzufügen, ohne unnötig sichtbar zu sein.

Technische Eigenschaften

• Bildschirmgröße: 7 Zoll.
• Auflösung: 800 × 480 Pixel (RGB) — ausreichend für klare visuelle Referenzen von Kamerquellen, nicht für feinkörnige Videobearbeitung.
• TV-System: unterstützt PAL und NTSC, wodurch das Gerät mit einer breiten Auswahl an Kameras und Quellsystemen kompatibel ist.
• Stromversorgung: 12 V DC, Standard für die meisten Fahrzeuginstallationen.
• Physische Abmessungen: 176 × 123 × 27 mm (L × B × H) — kompaktes Profil, das eine einfache Platzierung im Armaturenbrett, an der Kopfstütze oder in der Konsole ermöglicht.
• Drei Videoeingänge (1 RFK + 2 AV) ermöglichen mehrere gleichzeitige Quellen oder priorisierten Wechsel zwischen Kameras.

Praktische Hinweise für Installateure und Mechaniker

• Anschluss: 12 V DC-Strom und RCA/AV-Kabel für Videoeingänge; stellen Sie eine ordnungsgemäße Erdung sicher, um Störungen im Video zu vermeiden.
• Die Trigger-Funktion erfordert eine korrekte Verkabelung zum Wahl-/Gang- oder Rückfahrtsignal, damit sie als automatische Ein- / Ausschaltung funktioniert.
• Die Kopfstützenmontageadapter sind für Standardgrößen vorgesehen; bei nicht-standard Montagepunkten können zusätzliche Halterungen oder Bearbeitungen erforderlich sein.
• Der Gebrauch eines Sonnenblenders reduziert Reflexionen bei starkem Sonnenlicht und verbessert die Lesbarkeit bei direkter Beleuchtung.

Kompatibilität und Anwendungsbereiche

• Geeignet für den Einbau in Pkw, Transporter und Spezialfahrzeuge mit 12-V-Elektro-System.
• Unterstützt sowohl PAL- als auch NTSC-basierte Kameras, was die Integration mit Aftermarket-Kameras und werkseitig installierten Systemen erleichtert.
• Kann als freistehender Fahrerbildschirm, Kopfstützenmonitor oder Armaturenbrettdisplay je nach Montagemöglichkeit und Kabelführung verwendet werden.

ACVs Modell 194.06.52 (GTIN 4026724318371) ist für den professionellen Einsatz konzipiert, wobei Funktionalität, Robustheit und einfache Integration im Vordergrund stehen. Die Materialwahl und elektrischen Spezifikationen sind auf Fahrzeugumgebungen abgestimmt, und das Gerät enthält praktische Funktionen wie Steuerung über Trigger und Spiegelung, die häufig bei Installationsaufgaben gefragt sind.
