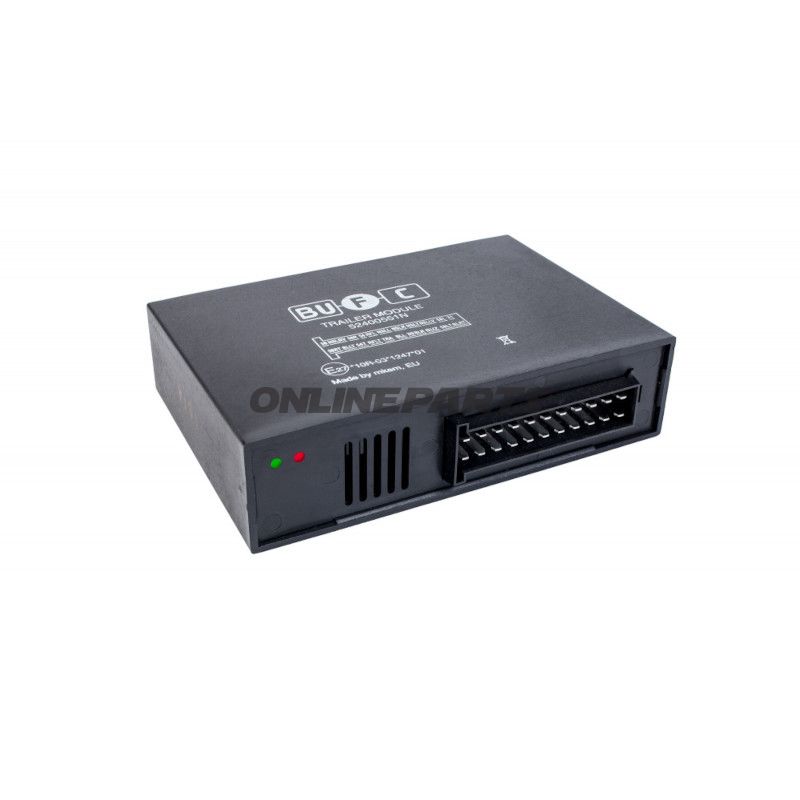

Modul Zugvorrichtung UFC-2

Modul Trakanordnung UFC-2 für Anhängerabdeckung und LED-Diagnose

Dieses Modul, hergestellt von Jaeger (MPN: 335.05.23, GTIN: 4250060561010), ist eine elektronische Trakanordnung (UFC-Modul) vorgesehen zur Verbindung des Bordnetzes des Fahrzeugs mit einem Anhänger oder Trailer. Es verarbeitet den Signal- Austausch zwischen Auto und Anhänger, einschließlich LED-Beleuchtung und Selbstdiagnosefunktionen, und unterstützt zudem das EPH-Abschalten (elektronische Parker/Hardschutz).

Funktion

• Umschaltung und Verteilung von Beleuchtungs- und Steuersignalen zwischen Fahrzeug und Anhänger über eine 22-polige Verbindung.
• Kann sowohl für herkömmliche Glühbirnen als auch moderne LED-Lichttechnologie am Anhänger verwendet werden.
• Integrierte LED-Selbstdiagnose überwacht angeschlossene Schaltungen und meldet Fehler oder Kurzschlüsse an das Fahrzeugsteuergerät.
• Unterstützt EPH-Abschaltung, die eine korrekte Handhabung parker-bezogener elektronischer Funktionen beim Anschließen sicherstellt.
• Wird ohne 4-poligen Adapter/Stecker geliefert; für direkte 22-polige Integration konzipiert.

Materialien und Bauweise

• Elektronisches Modulgehäuse mit standardisierten Steckverbindungen; innere Bauteile sind mit elektronischen Schaltkreisen und Schutzbauteilen zur Belastungssteuerung ausgeführt.
• Steckdosen und Kabelverbindungen entsprechen üblichen industriellen Materialanforderungen für Automotive-Anwendungen mit Fokus auf elektrische Haltbarkeit und Korrosionsbeständigkeit.
• Die Bauteilauswahl zielt auf Betriebssicherheit bei wechselnden Temperaturen und Vibrationen ab, wie sie beim Anhänger- und Fahrzeugeinsatz auftreten.

Kompatibilität und Anwendung

• Für Fahrzeuge mit 22-poliger Trakanordnung konzipiert; geeignet für die Installation in Autos mit standardisierter Jaeger-Schnittstelle oder entsprechenden Systemen.
• Besonders geeignet, wenn der Anhänger LED-Beleuchtung verwendet und eine aktive Diagnose oder Lastüberwachung für korrekte Meldung an die Fahrzeuge-ECU benötigt wird.
• Da das Modul keinen 4-poligen Stecker enthält, benötigen bestimmte ältere Systeme eine separate Adapterlösung bei Bedarf eines 4-poligen Ausganges.

Technische Vorteile

• Reduziert den Bedarf an individuellen Anpassungen bei der Verwendung von Anhängern mit LED-Installation durch integrierte Selbstdiagnose.
• EPH-Unterstützung stellt sicher, dass Parker- und sicherheitsrelevante Funktionen beim An- und Abkoppeln korrekt gehandhabt werden.
• Robustes Elektronikdesign für kontinuierlichen Betrieb unter vibrationsbedingten Belastungen.

Identifikation

• Hersteller/Marke: Jaeger — Modulname: UFC-2.
• MPN (Hersteller-Artikelnummer): 335.05.23.
• GTIN: 4250060561010.

Montage und Hinweise

• Die Montage sollte von Fachpersonal oder erfahrenen Mechanikern mit Kenntnis des Fahrzeug-Elektrosystems und der Trakanordnungen durchgeführt werden.
• Überprüfen Sie die Kompatibilität mit den Fahrzeugeinspritzungen vor der Installation, insbesondere bei Fahrzeugen mit fortgeschrittenem CAN-Bus oder separaten Sicherheitsfunktionen.
• Wenn ein 4-poliger Stecker benötigt wird, muss eine passende Adapterlösung zugekauft werden; das Modul wird ohne 4-poligen Stecker geliefert.

Die Spezifikationen des Produkts und Identifikationsnummern (GTIN, MPN und Hersteller) sind eingebunden, um die Parts-Suche zu erleichtern und eine korrekte Auswahl bei Bestellung oder Ersatzteilbeschaffung sicherzustellen.
