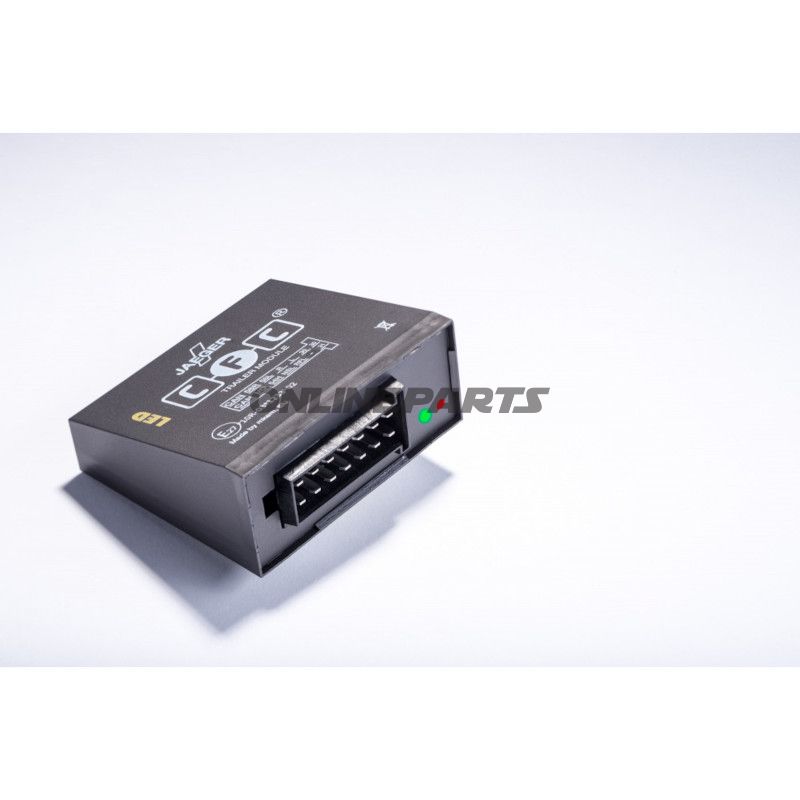

Zugmodul CFC7 für Anhängerkupplung (Steuergerät)
Produktname: Zugmodul CFC7
Hersteller: Jaeger
MPN: 335.05.37
GTIN: 4250060578605
Dieses Zugmodul CFC7 ist ein elektronisches Steuergerät, das für die Handhabung der Anhängerkupplung und Funktionsbereiche der Anhänger an Fahrzeugplattformen der MQB-Familie (VW, Audi, Seat, Škoda) konzipiert ist. Das Modul entspricht funktional der früheren Referenz 52509560N und ist für die Integration ins Fahrzeugnetzwerk vorgesehen, um Signale zwischen den elektronischen Systemen des Fahrzeugs und dem Anhängevorsatz zu koordinieren.
Funktion
- Steuert und überwacht elektrische Funktionen im Zusammenhang mit der Anhängerkupplung, einschließlich Blinker, Positionslichter und ggf. Diagnosedatenkommunikation mit dem Fahrzeugrechner.
- Sichert eine korrekte Signalauslegung zwischen dem CAN-Bus des Fahrzeugs und dem elektrischen Stromkreis des Anhängers, sodass Funktionen wie Blinkersynchronisation und Fehlermeldungen zentral verarbeitet werden.
- Unterstützt typische Sicherheitsfunktionen wie Überlast- und Kurzschlusserkennung zum Schutz der eigenen elektronischen Architektur des Fahrzeugs.
Materialien und Bauweise
Das Modul wird in einem kompakten Gehäuse mit elektronischen Bauteilen basierend auf gängigen Industriestandard-Halbleiter- und Leiterplattentechnologien geliefert. Das Gehäuse und die Stecker sind aus Materialien gefertigt, die für Autobahn-Umgebungen geeignet sind, einschließlich Wärme- und Vibrationsbeständigkeit, sodass eine sichere Montage im Motorraum oder hinter dem Anhängerträger möglich ist. Steckerfelder und Verbindungspins sind typischerweise beschichtet oder hergestellt, um Korrosion durch Straßenbedingungen zu widerstehen.
Kompatibilität und Anwendungsbereich
- Kalkulatorisch ausgerichtet auf MQB-Plattformen der Volkswagen-Gruppe (VW, Audi, Seat, Škoda).
- Ersatzteil für die frühere Referenz 52509560N – Überprüfung der Fahrzeugsoftware- und Hardwarekonfiguration wird beim Austausch empfohlen.
- Elektrische Anpassung hängt vom Baujahr und Ausstattungsniveau des Fahrzeugs ab; ggf. korrekte Konfiguration über das Diagnosesystem nach der Montage erforderlich.
Technische Vorteile
- Zentrale Verwaltung der Anhängerfunktionen reduziert Fehler durch direkte Kabelführung.
- Integration in den vorhandenen Fahrzeug-Kommunikationsbus ermöglicht die Nutzung der Fehlerprotokollierung und Statusanzeigen des Fahrzeugs für eine schnellere Fehlersuche.
- Robuste Bauweise angepasst an die Fahrzeugumgebung für längere Lebensdauer unter normalen Betriebsbedingungen.
Montage und Service
Die Montage sollte von Fachleuten mit Zugriff auf das Fahrzeugdiagnosewerkzeug durchgeführt werden. Nach der Installation kann eine Konfiguration oder Kodierung erforderlich sein, damit die Funktion voll in die übrigen Systeme des Fahrzeugs integriert wird. Bei Fehlersuche können Werkzeuge zum Auslesen des CAN-Bus und von Fehlerspeichern den Arbeitsprozess erleichtern.
Weitere Informationen
Das Produkt wird von Jaeger vermarktet, Modellnummer 335.05.37, GTIN 4250060578605. Beim Kauf oder Auftrag empfiehlt es sich, die Fahrzeugbestellnummer und die Kompatibilitätsdatenbank zu prüfen, um eine Übereinstimmung mit dem konkreten Fahrzeugmodell und der Softwareversion sicherzustellen.
