LED-Modul zur Zugverbindungsteuerung (Modul LED-CFC ZUGV)

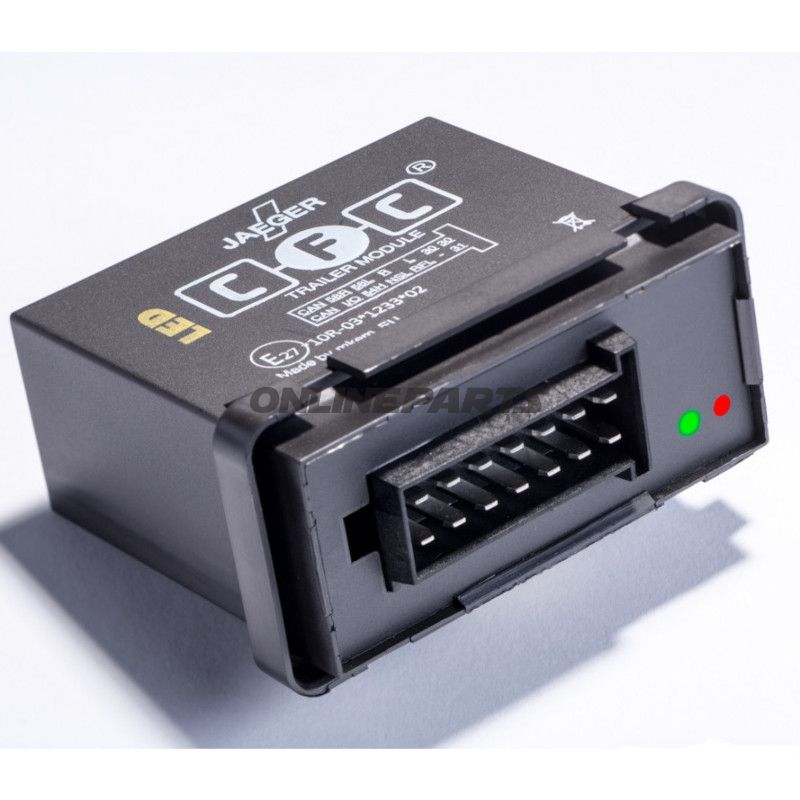

Produkt: LED-Modul zur Steuerung von Zugverbindung / Zugverbindungs-Einheit. Dieses Modul wird von Jaeger geliefert und ist identifiziert mit MPN 335.05.96 und GTIN 4250060569146.
Das Modul, das Jaeger als "MODUL LED-CFC ZUGVORRICHTUNG" bezeichnet (Deutsch: Modul LED-CFC Zugvorrichtung), ist eine elektronische Einheit, die zur Integration in die Zugverbindungsteuerung des Fahrzeugs vorgesehen ist. Es wird typischerweise in Systemen verwendet, in denen eine visuelle Signalgebung oder eine elektronische Anzeige des Zustands der Zugverbindung erforderlich ist, z.B. für Diagnostik, Fehleranzeige oder als Teil eines Steuer-/Überwachungszweigs.
- Funktion: Liefert LED-basierte Anzeige für die Zugverbindungssteuerung. Das Modul wandelt elektronische Signale der Steuerungseinheit in sichtbare LED-Signale um, die den Status oder Fehlerzustände im Zugverbindungssystem deutlich anzeigen.
- Anwendungsbereich: Wird in elektrischen Steuerschaltungen für Anhänger-/Zugsteuerung an Motorrädern, Pkw oder leichten Nutzfahrzeugen montiert, bei denen Jaeger-kompatible Systeme verwendet werden. Geeignet für Mechaniker und Techniker, die mit den Zug-/Anhängerfunktionen des Fahrzeugs arbeiten.
- Kompatibilität: Entwickelt zur Integration in Jaeger-Systeme mit entsprechenden Schnittstellen. Prüfen Sie immer Zeichnungen der elektrischen Anschlüsse und den physischen Montageraum beim Fahrzeughersteller oder im Servicehandbuch, um eine korrekte Verbindung und Funktion sicherzustellen.
Materialien und Aufbau
- Gehäuse aus nicht korrosivem Kunststoff oder Kunststoffkomposit, ausgelegt für elektronische Module in Fahrzeugen. Materialwahl bietet gute elektrische Isolation und schützt die Komponenten vor Staub und allgemeiner Feuchtigkeit.
- Integrierte Bauteile umfassen LED-Dioden und gängige elektronische Schaltungselemente (Widerstände, Kondensatoren, ggf. Transientenschutzbauteile). Diese sind für Automobilspannungsumfelder (typischerweise 12-V-Systeme) dimensioniert; überprüfen Sie jedoch immer die nominellen Spannungs- und Stromanforderungen bei der Installation.
- Elektrische Anschlüsse erfolgen als Standardstecker oder Kabelklemmen, abhängig von der Modulversion; das Steckprofil muss mit dem Fahrzeugverkabelungssystem oder Adaptern abgestimmt werden.
Technische Vorteile
- Nahe der Steuereinheit angebrachte visuelle Statusanzeige erleichtert Fehlersuche und Funktionsverifizierung während Installation oder Wartung.
- LED-Technologie bietet geringen Stromverbrauch und lange Lebensdauer im Vergleich zu herkömmlichen Indikationslösungen.
- Kompakte Bauform erleichtert die Platzierung in zugänglichen Bereichen ohne umfangreiche Umbaumaßnahmen bestehender Installationen.
Installation und Wartung
- Folgen Sie dem Hersteller-Elektroschema undMontageanweisungen. Falsche Anschlüsse können Fehlfunktionen oder Beschädigungen sowohl des Moduls als auch des Fahrzeugsteuerungssystems verursachen.
- Prüfen Sie Anschlüsse auf Korrosion und Befestigung bei regelmäßiger Wartung. Ersetzen Sie das Modul bei sichtbaren Beschädigungen oder festgestellten Funktionsstörungen.
- Bei Fehlersuche kann die LED-Anzeige direkte Informationen über Signalpegel geben; verwenden Sie Multimeter oder Diagnostikgeräte gemäß den Werkstattverfahren.
Identifikation: Das Produkt gehört zum Jaeger-Sortiment unter MPN 335.05.96 und kann eindeutig mit der GTIN 4250060569146 identifiziert werden. Geben Sie diese Zahlen bei Anfrage oder Bestellung an, um korrekte Variante und Kompatibilität sicherzustellen.
Hinweis: Diese Beschreibung deckt die Funktion, Materialien und Anwendungsbereiche des Moduls ab. Spezifische elektrische Daten (Spannung, Leistungsaufnahme, Pinout) sollten in der technischen Dokumentation oder durch Anfrage bei Jaeger überprüft werden, da solche Details zwischen Varianten oder Revisionsnummern variieren können.
