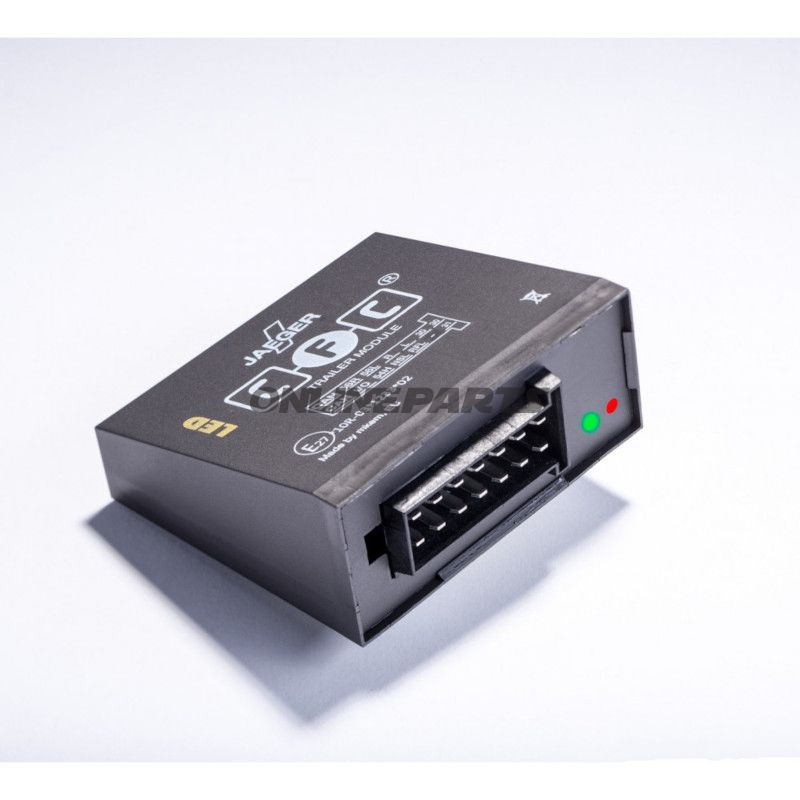

Steuereinheit für Anhängerkupplung — Jaeger MODULE LED‑CFC (JaegerCANtrolLED)
Diese Steuereinheit von Jaeger (JAEGER automotive GmbH) ist darauf ausgelegt, als Schnittstelle zwischen dem CAN-Bus des Fahrzeugs und dem elektrischen System des Anhängers zu fungieren. Das Modell NAME MODULE LED‑CFC, auch bekannt als JaegerCANtrolLED (MPN: 335.05.94, GTIN/EAN: 4250060568712), wandelt digitale Fahrzeugsignale in die analogen Signale um, die ein Anhänger erwartet, und liefert gleichzeitig Diagnostik-Feedback über eine integrierte LED.
Funktion und Anwendung
Das Modul sorgt für eine korrekte Auslegung von Blink-, Rücklicht- und anderen Signalen moderner Fahrzeugsteuerungen. Es ist geeignet für 7‑ und 13‑polige Anschlüsse und wird direkt am Fahrzeug-Ahängeranschluss (ISO-Stecker) montiert. Um eine stabile Stromversorgung sicherzustellen, wird das Modul außerdem mit dem Batterie-Plus verbunden (Klemme 30). Während des Betriebs zeigt die LED-Indikation den Systemstatus an, was die Fehlersuche bei Installation und Service erleichtert.
LED-Diagnose (visueller Status)
- Grünes LED: Kein Anhänger angeschlossen
- Grünes blinkendes LED: Anhänger angeschlossen
- Rotes LED: Kommunikationsfehler im CAN-Bus
Materialien und Aufbau
Das Produkt wird von JAEGER automotive GmbH gemäß Standards hergestellt, die in der Fahrzeugelektronik angewendet werden. Das Gehäuse und das Anschlussmodul sind aus Materialien und Kontakten gefertigt, die für den Automobilbereich geeignet sind und darauf ausgelegt sind, normale Vibrationen, Temperaturschwankungen und die elektrische Belastung des Anhängerbetriebs zu widerstehen. Die Bauweise entspricht OE-ähnlichen Komponenten ohne überzogene Lebensdauerbehauptungen.
Kompatibilität und Installation
- Kompatibel mit Fahrzeugen, die CAN-Bus (Controller Area Network) verwenden.
- Unterstützt sowohl 7‑ als auch 13‑polige Anhängeranschlüsse über ISO-Stecker.
- Plug-and-play Montage in vielen neueren Pkw, aber einige Fahrzeugmodelle können nach der Montage eine Aktivierung oder Freigabe im Service-/Diagnoseinterface des Fahrzeugs erfordern.
- Direkte Verbindung zum Batterie-Plus (Klemme 30) wird für stabile Versorgung empfohlen.
Technische Vorteile (praktisch für Mechaniker und Werkstätten)
- Umwandlung digitaler CAN-Signale in analoge Anhänger-Signale ohne zusätzliche Relais.
- Integrierte, klare LED-Diagnose reduziert die Fehlerbehebungszeit bei der Montage.
- Entworfen, um Fehlermeldungen im elektronischen System des Fahrzeugs bei korrekter Installation zu minimieren.
- Direkter Ersatz für früheren JAEGER-Artikel 52029603, was den Austausch in bestehenden Installationen vereinfacht.
Hersteller und Identifikation
Das Modul wird von JAEGER automotive GmbH hergestellt, einem deutschen Hersteller mit Erfahrung in der Fahrzeug-Elektronik und Anhängerintegration. Die Produkt-MPN ist 335.05.94 und die GTIN/EAN ist 4250060568712. Interne Lager-/SKU-Referenzen können 335.05.94 sein und sollten bei Identifikation und Bestellung verwendet werden.
Hinweise zur Montage
- Überprüfen Sie immer die erforderliche Aktivierung in den Steuereinheiten des Fahrzeugs nach der Montage bei Modellen mit fortschrittlicher Elektronik.
- Sorgen Sie für eine korrekte Verbindung zum Klemme 30, um Spannungsinstabilität unter Last zu vermeiden.
- Obwohl das Modul in vielen Fällen plug-and-play ist, können herstellerseitige Anweisungen und Servicebulletins relevante Vorsichtsmaßnahmen für genau das Modell enthalten, an dem gearbeitet wird.
Wenn weitere technische Daten oder eine Montageanleitung benötigt werden, empfiehlt es sich, die Dokumentation von JAEGER oder die Anweisungen des Autoherstellers zur Anhängerintegration zu konsultieren.
