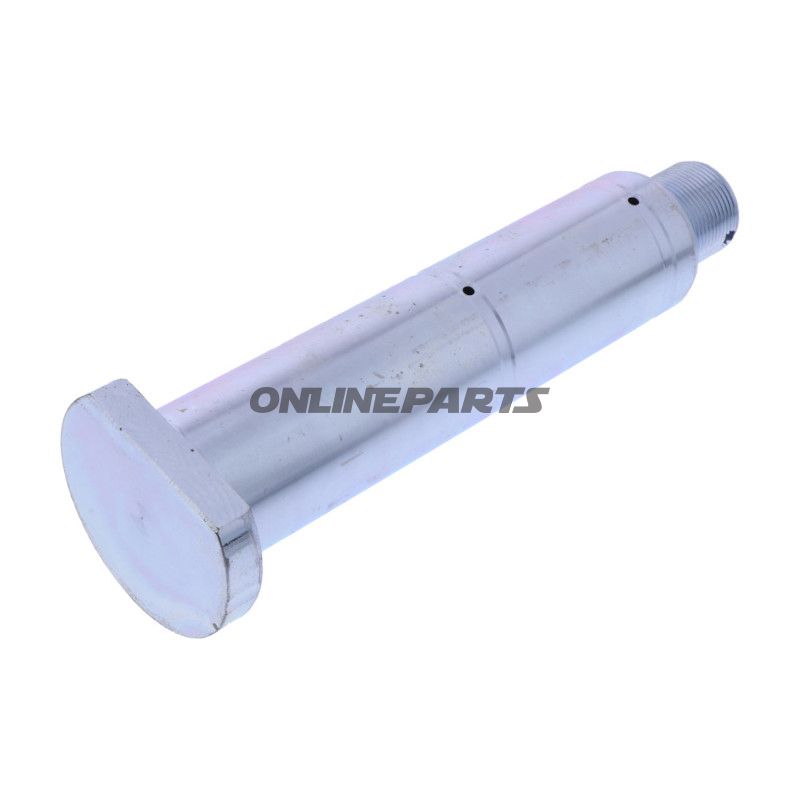

MITTELBOLZEN UNILIFT NT 40/60X193MM

Zwischenbolzen für Sakselift (Unilift NT) – 40/60 x 193 mm

Produktübersicht: Dieser Zwischenbolzen (Zentralbolzen) ist für die Nussbaum Unilift NT-Sakselifte hergestellt und wird als Mittellage in der Scherenachse der Hubplattform verwendet. Das Produkt findet sich unter der Herstellernummer 652.09.81 und entspricht dem ursprünglichen Ersatzteil 035UNI06042.

• Marke: Nussbaum
• MPN (Hersteller-Artikelnummer): 652.09.81
• GTIN: Nicht angegeben

Funktion: Der Bolzen fungiert als Rotations-Element und axiale Verbindung zwischen den Scherenarmen einer Scherenliftanlage. Er trägt radial- und axiale Lasten beim Heben und Senken, sorgt für eine korrekte Bewegungsgeometrie und Festlegung der axialen Position der Verbindung. Ein korrekt dimensionierter Bolzen ist wichtig für die Stabilität des Hebepunkts und zur Vermeidung frühzeitiger Verschleiß in Hülsen und Lagern.

Material und Oberflächenmerkmale: Der Bolzen besteht aus Stahl, dimensioniert für mechanische Festigkeit und Verschleißbeständigkeit in industrieller Umgebung. Die Stahlwahl sorgt für hohe Zug- und Schnitttoleranz, was erforderlich ist, um wiederholte zyklische Lasten in Scherenliften zu widerstehen. Die Oberflächenbehandlung kann je nach Lieferant variieren, aber das Stahlmaterial bedeutet, dass korrosionsschutz (z.B. Feuerverzinkung oder geeignete Lack-/ galvanische Beschichtung) bei Installation in feuchten oder aggressiven Umgebungen berücksichtigt werden sollte, um die Lebensdauer der Komponente zu verlängern.

Technische Maße:

• Gewinde/ Bolzendurchmesser: 40 mm (Gewindeabschnitt)
• Verschleierungsdurchmesser: 60 mm (Maximaldurchmesser des Zwischenabschnitts)
• Gesamtlänge: 193 mm

Kompatibilität: Entwickelt für die Nussbaum Unilift NT-Serie und identifiziert als originales Ersatzteil 035UNI06042. Beim Vergleichen mit vorhandenen Bolzen sollten sowohl Durchmesser (40/60 mm) als auch Gesamtlänge (193 mm) sowie MPN 652.09.81 geprüft werden, um eine korrekte Passung sicherzustellen. Beim Austausch wird empfohlen, die angrenzenden Hülsen, Lager und Verriegelungsmechanismen zu inspizieren, um sicherzustellen, dass Montageflächen nicht verformt oder übermäßig verschlissen sind.

Praktische Montagehinweise:

• Reinigen Sie Kontaktflächen und entfernen Sie verschlissene Partikel oder Schutt vor der Montage.
• Überprüfen Sie das Bolzengewinde und verwenden Sie das empfohlene Drehmoment beim Anziehen, um Überlastung zu vermeiden.
• Nach dem ersten Betrieb sollten Nachspannungen erfolgen, falls der Hersteller der Anlage dies empfiehlt.
• Bei wiederkehrender Wartung oder Boltaustausch gleichzeitig Zustand der Hülsen prüfen; verschlissene Hülsen verkürzen die Lebensdauer des neuen Bolzens.

Hinweise: Die obigen Informationen basieren auf der Produktbezeichnung des Herstellers und der zugehörigen Ersatzteilreferenz. GTIN ist in den Produktdaten nicht angegeben. Falls Sie sich bezüglich der Kompatibilität mit einer spezifischen Hebeeinheit unsicher sind oder eine Bestätigung der Oberflächenbehandlung wünschen, wenden Sie sich direkt an Nussbaum oder geben Sie die Seriennummer der Maschine bei der Anfrage an.
