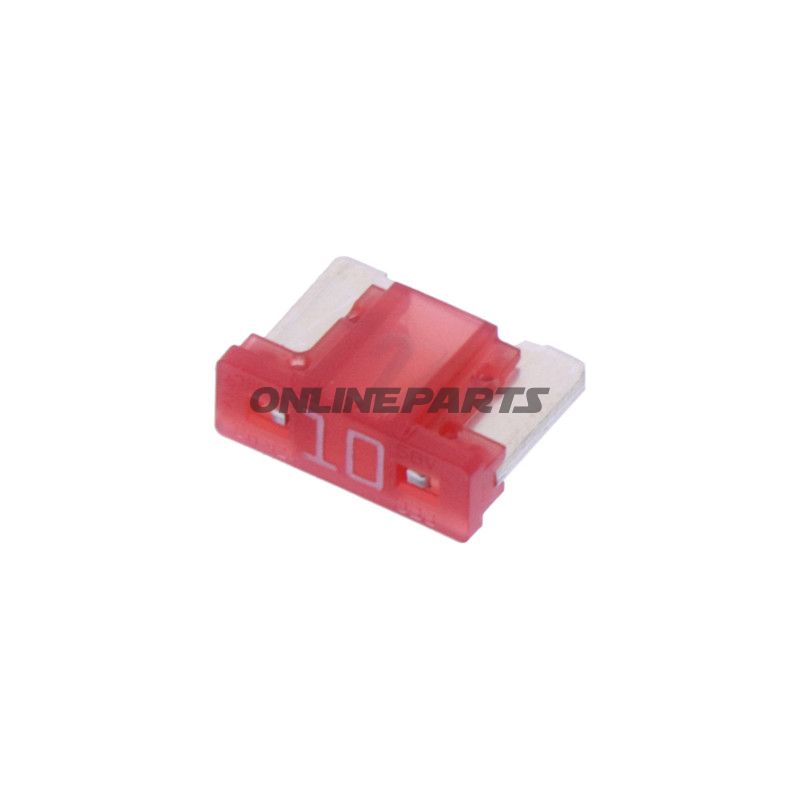

Mini Low-Profile-Bladesicherung (MCASE) 30A / 10A farbcodiert für elektrische Kreise
Produkt: Sicherung MCASE von JMP (MPN: 149.01.09, GTIN: 4043981410440). Diese Beschreibung deckt technische Funktion, Materialauswahl, Einsatzgebiete und Kompatibilität der Low-Profile-Bladesicherung ab, geliefert in Verpackung.
Funktion
Die primäre Funktion der Sicherung besteht darin, elektrische Kreise vor Überstrom zu schützen, indem der Kontakt beendet wird, wenn der Strom den Nennwert der Sicherung überschreitet. Die MCASE-Bauart ist eine steckbare Bladesicherung in Mini-Low-Profile-Ausführung, vorgesehen für Einsteckhalterungen und Sicherungskästen mit begrenztem Platz. Die transparente Hülle ermöglicht eine visuelle Inspektion des Sicherungselements und Messpunkte für schnelle Tests mit Multimeter oder Sicherungstester.
Materialien und Konstruktion
- Gehäuse: Transparenter Kunststoff, der eine visuelle Kontrolle der Sicherungsfäden und Messpunkte ermöglicht.
- Kontakte: Silberlegierte Steckkontaktelemente für verbesserten Kontaktwiderstand und Korrosionsbeständigkeit in üblichen Umgebungen.
- Sicherungselement: Metalllegierung dimensioniert auf die angegebene Stromstärke, konzipiert, zuverlässig bei Überstrom zu schmelzen, ohne unbeabsichtigte Schäden am Halter zu verursachen.
Technische Daten
Typ: Plug-in / Blade Fuse, Mini-Low-Profile
Abmessungen: 10,9 x 8,73 mm
Nennstrom: 10 A (Farbkodierung rot)
Nennspannung: bis zu 58 V
Automatisch/wiederherstellbar: Nein (Einweg-Schmelzsicherung)
Anwendung und Kompatibilität
Die Sicherung wird gemäß relevanten Standards hergestellt (unter anderem JASO) und ist für den Einsatz in Fahrzeugen von japanischen, europäischen, amerikanischen und koreanischen Herstellern vorgesehen, in denen Mini-Low-Profile-Bladesicherungen spezifiziert sind. Typische Anwendungsbereiche umfassen Verteilersysteme, Armaturenbrett, Zubehörinstallationen und andere Schaltungen mit 58 V oder weniger, bei begrenztem Platz.
Vorteile für Mechaniker und Techniker
- Platzsparendes Low-Profile-Design erleichtert Arbeiten in engen Installationen.
- Transparenter Körper und Messpunkte erleichtern schnelle visuelle Fehlersuche und Tests.
- Silberbeschichtete Kontaktflächen reduzieren das Risiko hoher Kontaktwiderstände über Zeit bei normalem Betrieb.
- Farbcodierung nach gängigem Standard (rot = 10 A) erleichtert schnellen und sicheren Austausch im Feld.
Hinweise
- Produktbezeichnung in der JMP-Serie lautet MCASE / Mini-Low-Profile-Bladesicherung; MPN 149.01.09 und GTIN 4043981410440 identifizieren genau diese Variante.
- Die angegebene Nennstromstärke im Produktdatenblatt beträgt 10 A (trotz des ursprünglichen Titels mit „30A“ — überprüfen Sie stets, ob der Nennstrom mit dem gewünschten Sicherungswert übereinstimmt, bevor Sie montieren).
- Die Sicherung ist weder automatisch noch wiederherstellbar; bei Unterbrechung muss sie durch eine gleiche Typ- und Wert-Sicherung ersetzt werden.
Für technische Dokumentation oder Kompatibilitätsprüfungen mit spezifischen Modellen wird empfohlen, Maße und elektrische Werte mit der vorhandenen Sicherung im Fahrzeug zu vergleichen. Die Marke JMP und die Produkt-MPN/GTIN können als Referenz beim Einkauf oder bei Anfragen nach Ersatzteilen genutzt werden.
