Mini-Sicherung Anl 40A 4 Stück

Mini-ANL Sicherung 40 A für Boltfäste — Satz von 4

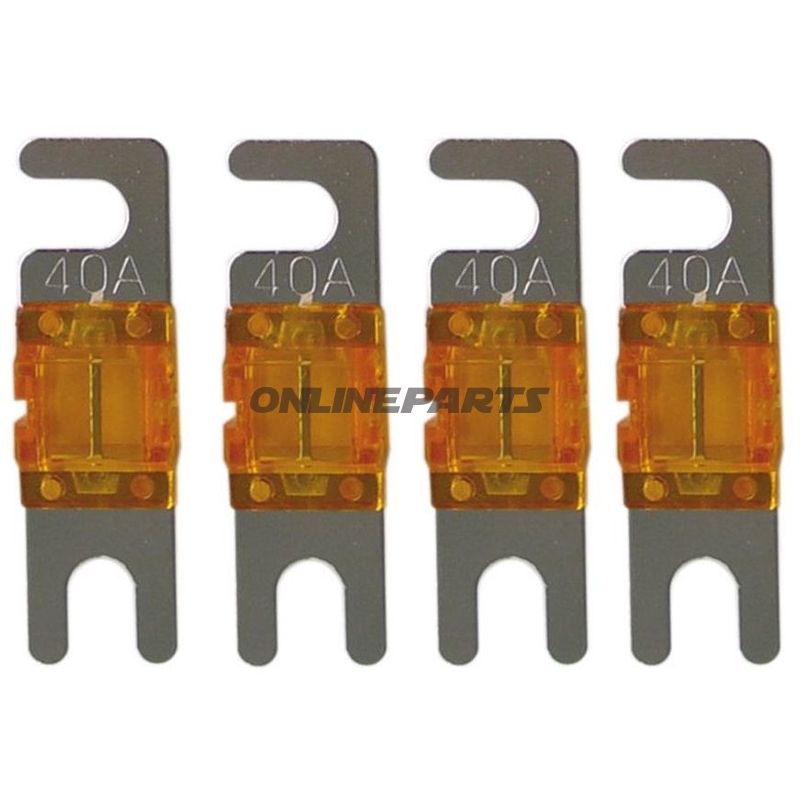

Produkt: Mini-ANL (Bolt-Down) Sicherungen von ACV, GTIN 4026724394023, MPN 194.02.74. Dieser Satz enthält vier identische Mini-ANL-Sicherungen, vorgesehen für Niederspannungsinstallationen bis 36 V und 40 A.

Funktion und Anwendung

Mini-ANL-Sicherungen sind darauf ausgelegt, Kabelführungen und elektrische Komponenten in Fahrzeugen und mobilen Installationen vor Kurzschluss und Überstrom zu schützen. Sie werden als Boltfest-Sicherungen montiert, wobei die Sicherungskontakte durch Schrauben/Bolzen durch Löcher im Halter oder Montageeinheit befestigt werden. Dieser Typ Sicherung wird typischerweise in Hauptstromversorgungen für Verstärker, Startmotorrelais, Hauptsicherungen in Custom-Installationen und andere Situationen verwendet, in denen Platz begrenzt ist, aber hohe Ströme abgesichert werden müssen.

Materialien und Aufbau

• Kontaktmaterial: Silberbeschichtete Kontakte für bessere Leiteigenschaften und reduzierten Übergangswiderstand bei hohen Strömen.
• Gehäuse und Korpus: Kompakte Metall/Isolationskombination geeignet für Boltfestmontage; die Abmessungen betragen 42 x 12 mm, was eine kleine äußere footprint ermöglicht, ohne die Stromkapazität zu beeinträchtigen.
• Befestigung: Bolzenlöcher mit 8,5 mm Durchmesser und Lochabstand (von Mitte zu Mitte) 30 mm, angepasst an gängige Bolzen- und Schraubmaße in Auto- und Bootsinstallationen.

Technische Daten

• Typ: Bolt-down-Fuse / ANL Mini
• Stromstärke: 40 A
• Kennspannung: 36 V
• Abmessungen: 42 x 12 mm
• Lochabstand: 30 mm
• Lochdurchmesser: 8,5 mm
• Automatisch (selbstheilend): Nein — dies ist eine Schmelzsicherung, die bei Auslösung ausgetauscht werden muss.

Kompatibilität und Montage

Die Sicherung ist geeignet für Fahrzeuginstallationen mit 12 V und 24 V, wobei die Nennspannung 36 V und nominale 40 A dem elektrischen System entsprechen. Die bolzengesetzten Anschlüsse erfordern passende Halter oder Schraubwinkel mit übereinstimmendem Lochdurchmesser und Lochabstand. Beim Einbau müssen die Kontaktflächen sauber sein und mit dem richtigen Drehmoment angezogen werden, um eine Erwärmung bei hohen Strömen zu vermeiden.

Sicherheit und Wartung

• Sicherungen stets durch dieselbe Typ- und Stromstärke ersetzen, um den Schutz des Stromkreises zu erhalten.
• Kontaktwiderstand nach der Installation prüfen und auf sichtbare Korrosion oder lose Verbindungen regelmäßig kontrollieren.
• Da es sich um eine Schmelzsicherung handelt, muss sie bei Auslösung ausgetauscht werden — sie ist nicht selbstreparierend.

Über den Hersteller

ACV liefert elektrisches Zubehör und Sicherungslösungen für Fahrzeuge. Die Produkt-MPN 194.02.74 und der GTIN 4026724394023 können zur Identifikation beim Einkauf oder in Ersatzteil- und Servicehandbüchern verwendet werden.
