Mini flachsteck-Sicherungs-Modul (Micro 3), 5 A — JMP

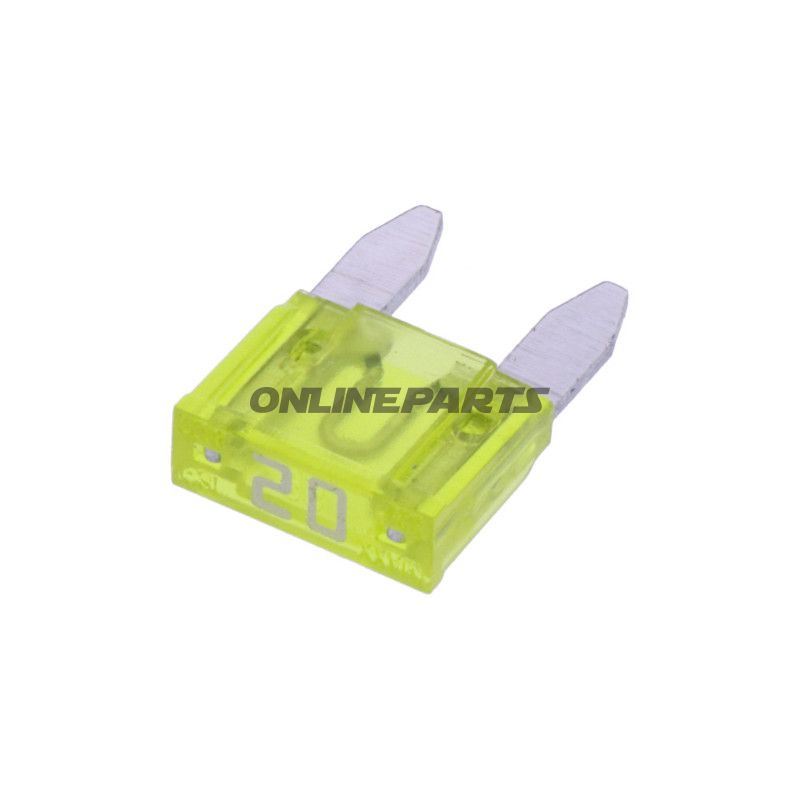

Produktübersicht: Diese JMP Micro 3 Mini-Flachsteck-Sicherung ist für elektrische Schaltkreise in Motorrädern und kleineren Fahrzeugen konzipiert, wo Platzknappheit herrscht und eine Standard-Abblad-Sicherung erforderlich ist. Das Produkt ist mit MPN 149.01.04 und GTIN 4043981410396 gekennzeichnet und wird von der Marke JMP geliefert.
Funktion und Einsatz: Die primäre Funktion der Sicherung besteht darin, Kabelbäume und Bauteile vor Überströmen zu schützen, indem der Kreislauf bei einer vorbestimmten Stromstärke unterbrochen wird. Sie ist für die Montage in Standard-Mini-Blade-Sicherungsfassungen (Mini-Blade-Fuse) vorgesehen und wird typischerweise in Sicherungsboxen oder Halterungen für japanische, europäische, amerikanische und koreanische Motorrad- und Kleinfahrzeuganwendungen genutzt. Der durchsichtige Sicherungskörper ermöglicht eine visuelle Kontrolle des Glühdrahtzustands, und integrierte Messpunkte ermöglichen eine schnelle Stromüberprüfung mit einem Multimeter, ohne die Sicherung zu entfernen.
Material und Aufbau:
- Sicherungsgehäuse aus durchsichtigem Kunststoff zur visuellen Inspektion und Zugriff auf Messpunkte.
- Kontaktstifte mit Plattierung aus Silber zur verbesserten elektrischen Verbindung und Korrosionsbeständigkeit im Vergleich zu unbehandelten Metallen.
- Das flachste (Mini) Format entspricht Standard-Blade-Maßen und wird als Plug-in-Sicherung in entsprechende Halterungen eingesetzt.
Technische Daten und Eigenschaften:
- MPN: 149.01.04
- GTIN: 4043981410396
- Marke: JMP
- Stromstärke: 5 A (Hinweis: Produktbezeichnung nennt 5 A; Prüfen Sie die Anforderung der Anwendung vor dem Einbau)
- Abmessungen: ca. 16,3 x 10,9 mm (Mini-Blade)
- Markenleistung: bis zu 32 V Nennspannungsbereich
- Farbe: Gelb (Farbkodierung gemäß Standard für Sicherungsgrößen)
- Entsprechen relevanten JASO- und Industrie-Standards für Mini-Blade-Sicherungen
Kompatibilität und Einsatzgebiete: Passt in Halterungen für Mini-Blade-Sicherungen und eignet sich für elektrische Schaltkreise in Motorrädern, Rollern und kleinen Fahrzeugen von japanischen, europäischen, amerikanischen und koreanischen Herstellern. Der durchsichtige Körper und die Messpunkte erleichtern Mechanikern Fehlersuche und schnelle visuelle Inspektionen.
Praktische Hinweise für den Mechaniker:
- Überprüfen Sie stets die nominellen Stromanforderungen des Kreislaufs, bevor Sie austauschen; verwenden Sie die 5 A-Version, sofern das System diese Werte vorschreibt.
- Stellen Sie eine korrekte Sitzposition in der Halterung sicher, um schlechte Kontaktstellen zu vermeiden, auch wenn die Kontaktstifte silbervergoldet sind, um den Kontakt zu verbessern.
- Bei wiederholtem Durchbrennen sollte die Ursache des Überstroms ermittelt werden, statt die Sicherung einfach auszutauschen.
Zusätzliche technische Informationen:
| Technische Daten |
|---|
| Typ | Plug-in-Sicherung / Mini-Blade-Fuse |
| Abmessungen | 16,3 x 10,9 mm |
| Spannung | Bis zu 32 V |
| Strom | 5 A |
| Automatisch | Nein |
Zusammenfassung: JMP Micro 3 Mini-Flachsteck-Sicherung (MPN 149.01.04, GTIN 4043981410396) ist eine Standard-Mini-Blade-Sicherung mit durchsichtigem Gehäuse und silbervergoldeten Kontakten, die zuverlässigen Schutz für 12–32 V-Schaltkreise in Motorrädern und Kleinfahrzeugen bietet. Die klare Bauart und die Messpunkte erleichtern Fehlersuche und Wartung in professionellen Werkstätten.
