Mikroschalter Fusspedalhofmann Geodyna Ab 2016

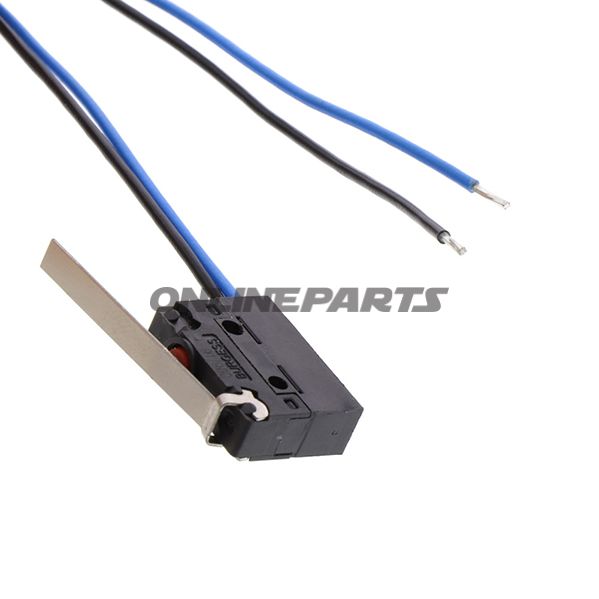

Mikroschalter für Fußpedal, Hofmann Geodyna (ab 2016)

Dieser Mikroschalter ist eine Original Hofmann-Komponente zur Verwendung in Fußpedalen bei Hofmann Geodyna-Einheiten, hergestellt ab 2016. Er fungiert als Kontaktpunkt im Pedalsystem und erfasst Pedalbewegungen elektrtisch über eine integrierte Leitung.

• Brand: Hofmann (Originalteil)
• MPN: 677.03.06
• GTIN: 8054081174060

Funktion

Der Mikroschalter wandelt mechanische Bewegungen des Fußpedals in ein elektrisches Signal um, das verwendet wird, um Steuerfunktionen in Hebe- oder Ausgleichseinrichtungen zu aktivieren oder zu deaktivieren. Er wird typischerweise am Kontaktpunkt des Pedals platziert, wo eine Pedalbewegung den Aktivierungsmechanismus des Kontakts in Betrieb setzt. Das Design ist für Serienverwendung in Werkstattumgebungen vorgesehen, in denen eine zuverlässige Erkennung des Pedaldrucks erforderlich ist.

Materialien und Bauweise

Das Gehäuse besteht aus schwarzem Kunststoff mit blauen Details. Das Kunststoffmaterial sorgt für geringes Gewicht und elektrische Isolation, was zur elektrischen Funktion und zum oft überwiegend Inneneinsatz in Werkstätten passt. Die Abmessungen sind kompakt: 20 x 6 x 15,5 mm. Die Kabelverbindung ist werksseitig montiert und hat eine Gesamtlänge von ca. 2000 mm, was Flexibilität bei der Montage im Pedal ermöglicht, ohne zusätzliche Verlängerung.

Technische Eigenschaften und Anwendungsüberlegungen

• Abmessungen: 20 x 6 x 15,5 mm — Berücksichtigung des Einbauraums bei Nachrüstungen oder Austausch.
• Kabellänge: ca. 2000 mm — ausreichend für Standardverbindungen vom Pedal zur Steuerung.
• Farbe: schwarz mit blauen Elementen — die Farbgebung beeinflusst die Funktion nicht, unterstützt aber die Identifikation.
• Original Hofmann-Teil (Art.-Nr. 2-15061A) — Kompatibilität mit Hofmann Geodyna-Modellen ab 2016 und späteren Modellen, die dasselbe Pedal-/Kontaktdesign verwenden.

Kompatibilität und Montage

Dieses Produkt ist vorgesehen für Hofmann Geodyna-Einheiten ab 2016 und neuer, die denselben Pedal-/Mikroschalter-Typ verwenden. Beim Austausch Art.-Nr. (2-15061A) und die physischen Maße prüfen, um eine passende Einpassung sicherzustellen. Für korrekten elektrischen Anschluss und Isolation während der Montage sorgen; Kabelverbindungen fest fixieren und gegen Verschleiß in den beweglichen Pedalelementen schützen.

Praktische Hinweise

• Als Original-Ersatzteil wird eine Komponente nach Hofmanns Spezifikationen geliefert; prüfen Sie MPN 677.03.06 bei der Bestellung, um das richtige Teil sicherzustellen.
• Die Kunststoffkonstruktion erfordert übliche Sorgfalt bei starker mechanischer Belastung oder bei Exposition gegenüber schädlichen Chemikalien — aggressive Lösungsmittel bei der Reinigung vermeiden.
• Bei Unsicherheit bezüglich elektrischer Spezifikationen (Nennstrom, Schaltkonfiguration) empfiehlt es sich, auf die technische Dokumentation von Hofmann zu verweisen oder das vorhandene Relais vor der Installation zu messen.
