MICROVENTIL Kendo unten aus 710590712

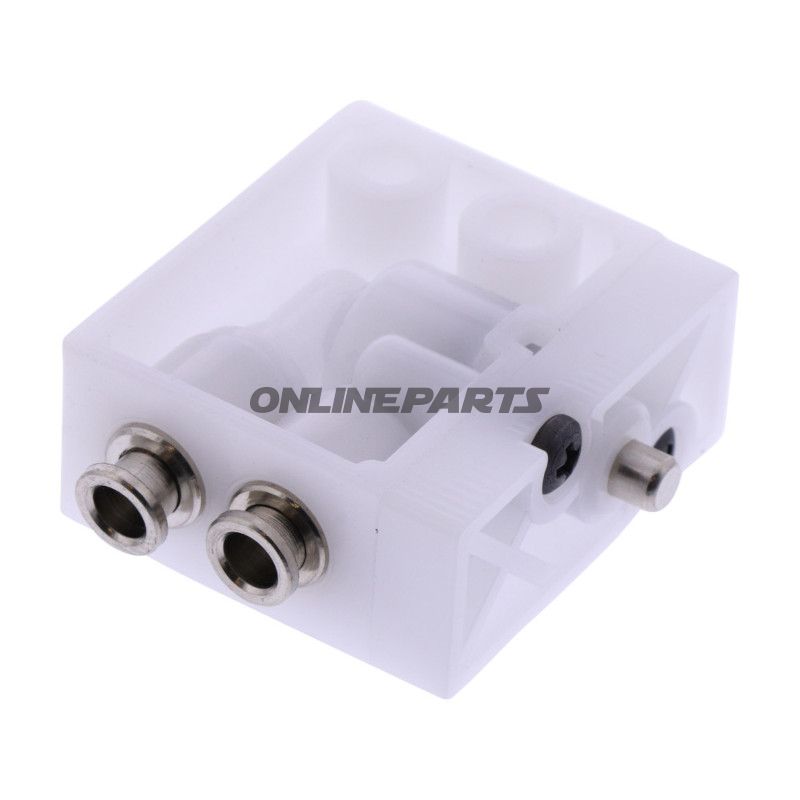

Microventil für Kendo-Sammelkomponente (Montage von unten) – pneumatische Anschlüsse Ø4 mm

Produktfunktion: Dieses Microventil wird als Steuerventil für Kendo-Sammelkomponenten (Modelljahr ab 2018) verwendet und von unten an der Sammelkomponente montiert. Das Ventil regelt den Luftstrom in pneumatischen Systemen und fungiert als lokale Steuereinheit, bei der kleine, präzise Luftanschlüsse erforderlich sind. Das Design ist für Signal- und Steuerluft vorgesehen, nicht als Hauptluftzufuhr.

Material und Bauweise: Das Ventil besteht aus Kunststoff und hat kompakte Abmessungen (L × B × H: 35 × 15 × 32 mm). Das Kunststoffmaterial sorgt für geringes Gewicht und Korrosionsbeständigkeit gegenüber üblichen Beanspruchungen in Werkstattumgebungen, während gleichzeitig eine wirtschaftliche Austauschbarkeit bei Wartung ermöglicht wird. Das Ventilgehäuse und die Anschlüsse sind für zwei Luftanschlüsse mit Innendurchmesser Ø4 mm ausgelegt.

Technische Eigenschaften:

• Montage: von unten an die Kendo-Sammelkomponente (Baujahr 2018)
• Luftanschlüsse: 2 × Ø4 mm
• Maße (L × B × H): 35 × 15 × 32 mm
• Material: Kunststoff

Kompatibilität und Anwendung: Das Ventil ist als Originalteil für Butler/Kendo-Sammelkomponenten angegeben und passt zu Kendo-Einheiten ab 2018. Verwendet in pneumatischen Steuersystemen an Motorradkomponenten oder Werkstattausrüstung, in denen Kendo-Sammelkomponenten installiert sind. Beim Austausch sollte der Mechaniker die korrekten Anschlussmaße (Ø4 mm) und die Montagerichtung (von unten) überprüfen, um eine korrekte Funktion in Verbindung mit vorhandenen Fittings und Luftschläuchen sicherzustellen.

Identifikation und Rückverfolgbarkeit: Das Produkt wird unter der Marke Blitz Rotary verkauft und kann anhand der Hersteller-Artikelnummer (MPN) 677.05.95 identifiziert werden. Die ursprüngliche Butler-Referenz für das Teil ist 710590712. Für eindeutige Artikelidentifikation in Lager- oder Beschaffungssystemen finden sich GTIN 4057612714852.

Praktische Hinweise für den Monteur:

• Prüfen Sie Dichtungen und Schläuche beim Wiedermontageprozess auf Leckagen.
• Verwenden Sie geeignete Fittings für Ø4 mm-Schlauchenden; vermeiden Sie übermäßige Kraft beim Montieren in Kunststoff, um Beschädigungen zu verhindern.
• Bei der Fehlersuche in pneumatischen Systemen prüfen Sie das Ventil auf verstopfte Kanäle oder mechanische Beschädigung, bevor ein Austausch erfolgt.

Weitere Informationen: Wird als Einzelkomponente geliefert, die für den direkten Austausch des Butler-Originalteils 710590712 ausgelegt ist. GTIN 4057612714852, MPN 677.05.95 und die Marke Blitz Rotary sind relevant, wenn das Teil in Ersatzteilkatalogen gesucht oder über Lieferanten bestellt wird.
