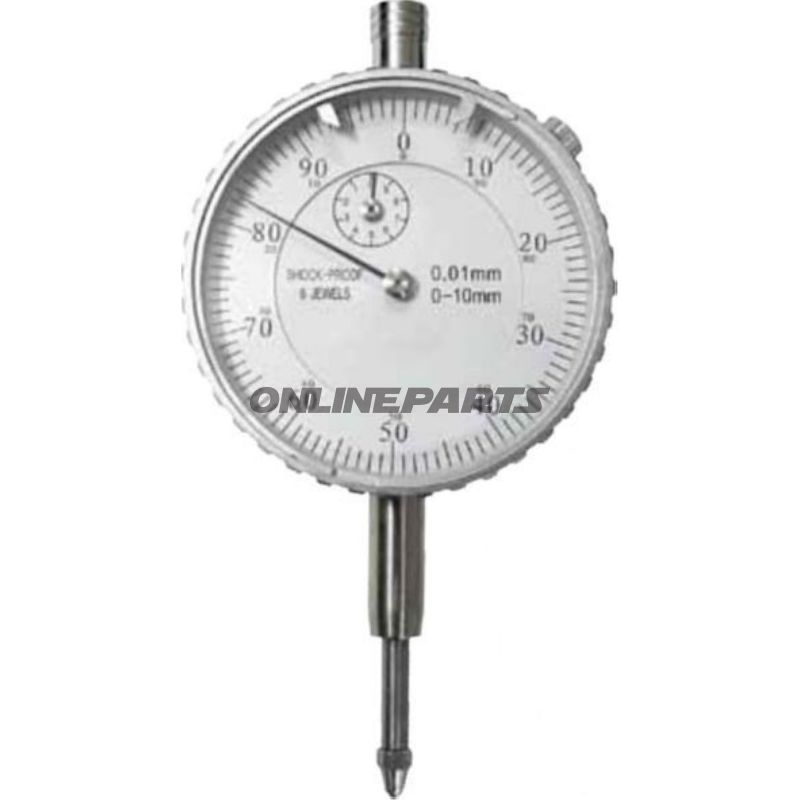

Messuhr D=58Mm.Schaft 8H70-10 Mm X 0.01 Stoßgeschützt

Präzisionsmessgerät (D = 58 mm) zur Messung 0–10 mm, Ablesung 0,01 mm — stoßfest

Dieses Präzisionsmessgerät (Präzisionsmessgerät, DIN 878) ist für Messungen im Bereich 0–10 mm mit einer Ablesung von 0,01 mm ausgelegt. Das Instrument ist mit einem äußeren Ringdurchmesser von 58 mm und einer Spindel/Achse in der Toleranz 8H7 ausgeführt, was eine präzise Einspannung und reproduzierbare Positionierung bei Messarbeiten sicherstellt.

Identifikation: GTIN 4039321005902, MPN 647.03.89.

Funktion und Anwendung

• Wird zur direkten Messung und Prüfung axialer Verschiebungs- und Positionselemente im Messbereich 0–10 mm verwendet.
• Skala mit 0,01 mm Auflösung bedeutet, dass eine volle Umdrehung 1 mm entspricht, was die Ablesungen fein und eindeutig macht.
• Toleranzmarkierungen in der Skala integriert erleichtern die Beurteilung, ob Maße innerhalb der spezifizierten Toleranzen liegen, ohne weitere Entschlüsselung.

Materialien und Konstruktion

• Robuste Gehäusekonstruktion mit Metallgehäuse für mechanische Stabilität und Kunststoffrückseite, die das Gewicht reduziert und die Übertragung von Stößen auf die inneren Messkomponenten minimiert.
• Stoßfestes Design: Der Mechanismus ist darauf ausgelegt, kurzzeitigen Einwirkungen standzuhalten, ohne Kalibrierung oder Genauigkeit zu verlieren.
• Edelstahl-kugeltragender Lager (Perle) in der Messspitze für reduzierten Verschleiß und stabile Kontaktfläche zum Werkstück, was die Wiederholbarkeit verbessert.
• Spindel/Achse spezifiziert als 8H7 für präzisen Spannschluss in passender Halterung oder Sattel; ebenfalls angegeben mit 8H6 bei Festspannungsmerkmalen.

Genauigkeit und technische Details

• Messbereich: 0–10 mm.
• Ablesung: 0,01 mm (100 Teilungen pro mm).
• Genauigkeit: ca. 17 µm (angegeben als typischer Präzisionsklassenwert des Instruments).
• Äußerer Ringdurchmesser: 58 mm, der eine deutliche und gut ablesbare Scheibe bietet.

Praktische Vorteile für Mechaniker und Motorradbesitzer

• Robuste Mechanik und Stoßfestigkeit machen das Messgerät geeignet für Werkstattgebrauch, bei dem kurze Stöße oder Unfälle auftreten können.
• Edelstahl-Lager und Metallgehäuse sorgen für geringen Verschleiß bei wiederholten Messungen — relevant bei Routineprüfungen und Kontrollen an Motorradkomponenten.
• Die 0,01 mm-Auflösung der Skala macht das Instrument geeignet für Feinabstimmungen und die Prüfung von Toleranzanforderungen bei z. B. Wellenlagern, Messstiften und Präzisionsverbindungen.

Kompatibilität und Handhabung

• Achsmaße 8H7 erfordern passende Spannabdeckung oder Halter; bei der Montage müssen Toleranzen und Befestigungsmethoden (angabe 8H6 für Festspannung) eingehalten werden, um die Genauigkeit zu bewahren.
• Das Instrument ist für Standard-Werkstattgebrauch ausgelegt — lagern und verwenden Sie es in trockenen und sauberen Umgebungen, um Korrosion und mechanischen Schmutz in der Messmechanik zu vermeiden.

Zusammenfassend bietet dieses Messinstrument (MPN 647.03.89, GTIN 4039321005902) eine Kombination aus robuster mechanischer Bauweise, fein abgestufter Skala und stoßfester Ausführung, was es für Fachleute praktisch macht, die mit Präzisionsmessungen und wiederholten Kontrollmessungen arbeiten.
