Messuhr D=58Mm.Schaft 8H60-10 Mm X 0.01

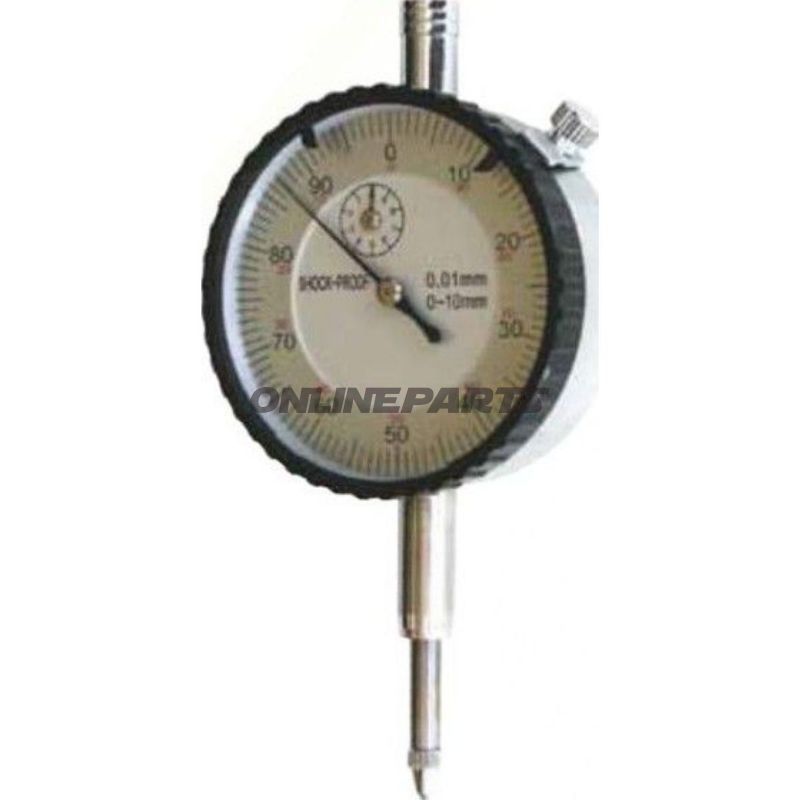

Messinganzeiger (Indikator) D = 58 mm, Schaft 8H6, Messbereich 0–5 mm, Auflösung 0,01 mm

Produktübersicht: Dieser mechanische Indikator (Messinganzeiger) mit Außengehäuse Ø 58 mm und Schaftabmessung 8H6 ist für Präzisionsmessungen in der Werkstatt konzipiert. Die Modell-MPN ist 647.03.71 und GTIN 4039321005872, was eine eindeutige Identifizierung in Ersatzteil- und Messmittelregistern ermöglicht.

• Funktion: Der Indikator zeigt Achsen- oder Radialbewegungen an Werkstücken mittels eines mechanischen Uhrenzifferblatts mit einer Auflösung von 0,01 mm. Er wird hauptsächlich für Kontrollmessungen, Toleranzprüfungen und als Referenz bei der Aufstellung und Justierung von Werkstücken in Maschinen verwendet.
• Messbereich und Auflösung: Messbereich 0–5 mm (im ursprünglichen Titel als 0–10 mm angegeben, technische Daten geben jedoch tatsächlich einen Messbereich von 5 mm an). Ablesen pro Markierung 0,01 mm.
• Genauigkeit: Angegebene Herstellungsgenauigkeit ca. 17 µm, entsprechend den Werkstattnormen-Toleranzen für diesen Indikator-Typ.

Material und Bauweise: Das Gehäuse besteht aus Metall, um erhöhte mechanische Robustheit und Stabilität gegenüber Vibrationen zu gewährleisten. Der Außenzirkel ist drehbar, was eine Nullstellung und Feinabstimmung des Uhrenzifferblatts ohne Beeinflussung des Messarms ermöglicht. Der Schaft ist mit 8H6 spezifiziert, was bedeutet, dass die Schaftabmessung metrizischen Toleranzen (H6-Passung) folgt, typisch für präzise Achsen- oder Spannpassungen in Aufstellkontexten.

Gestaltungsfunktionen und Anwendung:

• Der um das Zifferblatt rotierende Außenzirkel erleichtert das Nullsetzen und die Orientierung der Ablesung in der Arbeitsposition.
• Toleranzmarkierungen auf dem Zifferblatt helfen bei der schnellen Beurteilung, ob Werte innerhalb oder außerhalb der Toleranz liegen bei wiederholten Kontrollmessungen.
• Metallgehäuse schützt die Mechanik vor Stößen und verhindert Verzerrungen über die Zeit bei normalem Werkstattgebrauch.

Kompatibilität und Montage: Schaftdurchmesser 8 mm mit H6-Toleranz erfordert geeignete Halter oder Spindel mit passender Bohr- oder Klemmfläche. Der Indikator kann in gängigen Indikatorenköpfen, Magnetstativen oder Adaptern montiert werden, die für einen Ø8 H6-Schaft geeignet sind.

Praktische Überlegungen bei der Anwendung: Um die angegebene Genauigkeit zu erreichen, sollte der Indikator innerhalb der angegebenen Messbereiche verwendet und gegen stärkere Stöße sowie starke Verschmutzung geschützt werden. Bei längerem Lager- oder Einsatz in verschmutzten Umgebungen wird regelmäßige Reinigung und ggf. leichte Schmierung der beweglichen Teile gemäß den Wartungsroutinen der Werkstatt empfohlen.

Identifikation: Das Produkt ist unter der MPN 647.03.71 und GTIN 4039321005872 zu finden, was bei der Bestellung von Ersatzteilen oder der Registrierung in Werkzeugverwaltungssystemen praktisch ist.

Schlussfolgerung: Dieser mechanische Indikator ist für Präzisionskontrollen in Werkstattsituationen konzipiert, mit robustem Metallgehäuse, roterbaren Außenzirkel-Nullstellung und Schaft in 8H6-Toleranz. Er eignet sich für Messungen, bei denen eine Auflösung von 0,01 mm und eine Genauigkeit von ca. 17 µm ausreichend sind.
