Messuhr D=40Mm.Schaft 8 Mmmessbereich 5 Mm

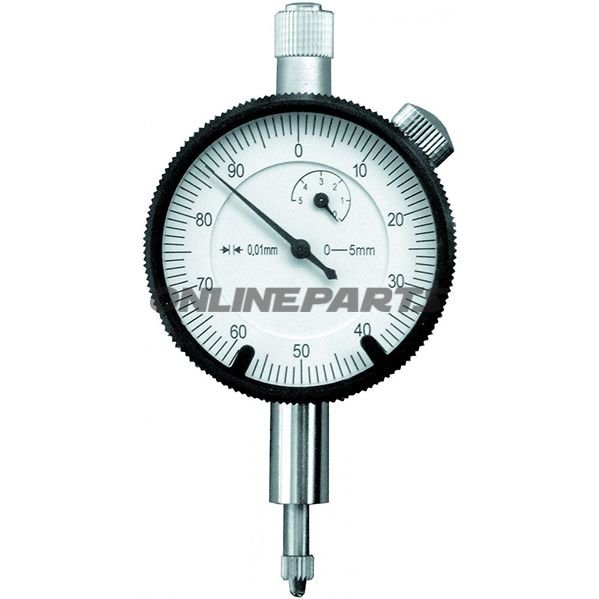

Messuhr (Uhrentrommel) D 40 mm, Welle Ø 8 mm, Messbereich 5 mm

Diese Messuhr (dial indicator) mit Außenring und einem Außengehäuse von 40 mm ist für Präzisionsmessungen kleiner Bewegungen und Abweichungen an Werkstücken und Maschinenaufbauten vorgesehen. Die MPN des Produkts lautet 647.03.63 und die internationale GTIN-Nummer ist 4039321005971, was die Identifikation bei Ersatzteilbestellungen oder Einkäufen in der Werkstatt erleichtert.

Funktion

• Zeigt lineare Bewegung innerhalb eines Messbereichs von 5 mm an.
• Der Abstand wird mit 0,01 mm Auflösung abgelesen, was sich für Feineinstellungen und Kontrollaufgaben eignet.
• Eingebaute Toleranzmarkierungen auf dem Zifferblatt ermöglichen eine schnelle Beurteilung, ob ein Messwert innerhalb festgelegter Grenzen liegt.
• Das Zifferblatt kann im Außenringgehäuse gedreht werden, sodass Nullpunkt und Referenzposition an das Werkstück angepasst werden können, ohne die Halterung zu versetzen.

Materialien und Ausführung

• Das Gehäuse besteht aus Metall, was mechanische Robustheit und besseren Schutz gegenüber Werkstattumgebungen gegenüber Kunststoffgehäusen bietet.
• Die Wellendurchmesser ist als Ø 8H6 spezifiziert, was eine Präzisionspassung darstellt und bei der Montage in Standardhaltern gute Wiederholgenauigkeit gewährleistet.
• Die Konstruktion ist darauf ausgelegt, Spiel zu minimieren und eine stabile Ablesung bei kleinen Bewegungen sicherzustellen; Bauteilauswahl und Toleranzen entsprechen werksseitigen Normen.

Leistung und Genauigkeit

• Messbereich: 5 mm.
• Auflösung/Ablesung: 0,01 mm.
• Genauigkeit gemäß Werksnorm entspricht ca. 17 μm (Mikrometer) unter spezifizierten Bedingungen.
• Außenringdurchmesser: 40 mm, was ein gut ablesbares Zifferblatt ermöglicht, ohne das Gerät in Werkstatthaltern unpraktisch groß zu machen.

Kompatibilität und Anwendung

• Geeignet für den Einsatz in Messsäulen, magnetischen Basen und anderen festen oder flexiblen Aufhängungen, die Wellen von Ø 8 mm aufnehmen.
• Wird zur Kontrolle von Ebenheit, Parallelität, Rundlauf (runout), Einstellen von Werkzeugen und Feineinstellung bei Montagearbeiten verwendet.
• Passt zu Werkstätten und Fachkräften, die Wiederholgenauigkeit bei Serienmessungen und Maschinenaufbauten benötigen.

Hinweise für den Monteur

• Die Wellenpassung Ø 8H6 erfordert einen korrekten Halter, um die spezifizierte Genauigkeit zu erreichen — vermeiden Sie die Verwendung verschlissener oder ungenauer Adapter.
• Schutz gegen Schmutz und Stöße verlängert die Lebensdauer der Messuhr; bewahren Sie die Skala abgedeckt auf, wenn sie nicht in Gebrauch ist.
• GTIN (4039321005971) und MPN (647.03.63) sollten bei Bestellung oder Ersatzteilanfrage zur eindeutigen Identifikation angegeben werden.

Die Produktbeschreibung basiert auf den technischen Spezifikationen: Messbereich 5 mm, Ablesung 0,01 mm, Genauigkeit ~17 μm, Welle Ø 8H6 und Außenring Ø 40 mm. Wenn Sie eine andere Wellenanpassung oder Kalibrierungsdokumentation benötigen, kann es sinnvoll sein, den Lieferanten direkt zu kontaktieren.
