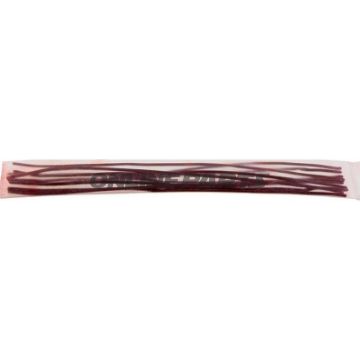

Messstreifen 0.175-0.500Pack = 10 Stück Plastigauge

Plastikauge-Messtrips 0,175–0,500 mm zur Prüfung von Gleitlagern

Produktbeschreibung:

Plastikauge-Messtrips (MPN: 647.00.13, GTIN: 4037374401030) sind weiche Kunststoffstreifen, die für eine präzise Messung von Öl- und Gleitlagerpassungen vorgesehen sind. Die Serie deckt den Messbereich 0,175–0,500 mm ab und wird typischerweise zur Prüfung von Kurbelwellen- und Nockenwellenlagern sowie anderer Gleitlager verwendet, wo der Kontaktdruck und der Abstand zwischen zwei Oberflächen ohne anspruchsvolle Messvorrichtungen bestimmt werden müssen.

Funktion und Funktionsprinzip

• Ein Streifen wird zwischen zwei Oberflächen gelegt (z. B. Lager und Welle). Wenn die Bauteile mit dem richtigen Drehmoment angezogen werden, wird das Kunststoffmaterial entsprechend dem aktuellen Abstand flach gepresst.
• Nach dem Auseinandernehmen wird die Breite des verformten Streifens mit der Druckskala verglichen, um den erzielten Abstand/die Toleranz in mm (und bei Bedarf auch in Zoll) abzulesen.
• Die Methode ermöglicht eine direkte visuelle Ablesung der Spielhöhe, ohne Mikrometer oder speziell angefertigte Messwerkzeuge in vielen Reparatursituationen.

Material und Eigenschaften

• Die Streifen bestehen aus einem formstabilen, weichen Kunststoff-Composite, das sich druckbedingt plastisch verformt. Das Material ist so formuliert, dass reproduzierbare Verformung innerhalb der angegebenen Toleranzen erzielt wird, ohne größere Rückstände zu hinterlassen.
• Die Oberfläche ist glatt und randschräglaufend, was bei Druck ein einheitliches Verhalten gewährleistet; sie ist nicht für Hochtemperaturmessungen oder den Einsatz in aggressiven chemischen Umgebungen ohne vorherige Reinigung vorgesehen.
• Die Skala wird deutlich in Millimetern (und Zoll) präsentiert, was das Ablesen bei Standard-Motor- und Maschinenspezifikationen erleichtert.

Kompatibilität und Anwendungsbereiche

• Geeignet für Gleitlager in Motoren (Kurbelwelle, Nockenwelle), Wellenlager und ähnliche tragende Oberflächen.
• Häufig verwendet in Motorwerkstätten, bei der Wartung von Industrieanlagen und bei der Qualitätskontrolle, wo eine schnelle Ablesung von Toleranzen erforderlich ist.
• Kann von Mechanikern und Technikern als ergänzendes Werkzeug bei der Diagnose von Verschleiß und beim Zusammenbau nach Reparaturen genutzt werden.

Paketinhalt und Handhabung

• Das Pack enthält 10 einzelne Messtrips. Jeder Streifen ist für eine einzelne Messung vorgesehen und sollte zwischen Messungen aus Sicherheits- und Reproduktionsgründen ausgetauscht werden.
• Vor dem Gebrauch: Oberflächen gründlich von Öl und Schmutz befreien. Bauteile gemäß dem zulässigen Drehmoment montieren und anziehen. Messen Sie die Breite des Streifens unmittelbar nach dem Auseinandernehmen gegen die beigefügte Skala ab.
• Vermeiden Sie die Wiederverwendung eines Streifens für die Endmessung, da die Verformung die Materialreaktion verändert.

Präzisionsvorteile und Einschränkungen

• Bietet eine einfache, direkte Methode zur Beurteilung von Spiel und Verschleiß in Bereichen, in denen herkömmliche Messwerkzeuge schwer einzusetzen sind.
• Die Ergebnisse hängen von der ordnungsgemäßen Vorbereitung, korrekter Spann- bzw. Montage und anschließender Ablesung ab; die Ablesung ist kein direktes Ersatzwerkzeug für hochpräzise Bohrmetrie oder Mikrometer bei anspruchsvollen Toleranzen unter Laborbedingungen.

Marke und Identifikation

Das Produkt wird unter dem Namen Plastigauge vermarktet, eine etablierte Marke für Plastikmesstrips, die in Motorreparaturen verwendet werden. MPN 647.00.13 und GTIN 4037374401030 ermöglichen die Identifizierung dieses spezifischen Typs (0,175–0,500 mm) bei Bestellung oder Lagerverwaltung.

Anwendungstipps für Fachleute

• Verwenden Sie stets das vom Hersteller empfohlene Anzugsdrehmoment bei der Montage, um korrekte Ablesungen sicherzustellen.
• Notieren Sie die Ablesungen und vergleichen Sie sie mit den Toleranzwerten des Herstellers, um den Bedarf an Reparaturen oder Austausch zu beurteilen.
• Bewahren Sie die Streifen trocken und vor direktem Sonnenlicht geschützt auf, um die Materialeigenschaften zu erhalten.
